Zawór równoważący to element armatury stosowany głównie w instalacjach grzewczych i chłodniczych do kontrolowania oraz wyrównywania przepływu czynnika w poszczególnych gałęziach układu. W praktyce jego zadaniem jest dopilnowanie, aby każda część instalacji otrzymała taki przepływ wody, jaki przewidziano w projekcie, a nie taki, jaki „wyniknie sam” z najmniejszych oporów hydraulicznych. Dzięki temu instalacja działa stabilniej, ciszej i oszczędniej, a grzejniki, pętle ogrzewania podłogowego czy obiegi chłodnicze są zasilane bardziej równomiernie. Choć nazwa może brzmieć specjalistycznie, idea jest prosta: zawór równoważący pomaga uporządkować przepływ tam, gdzie bez regulacji jedne obiegi byłyby niedogrzane, a inne zasilane zbyt mocno.

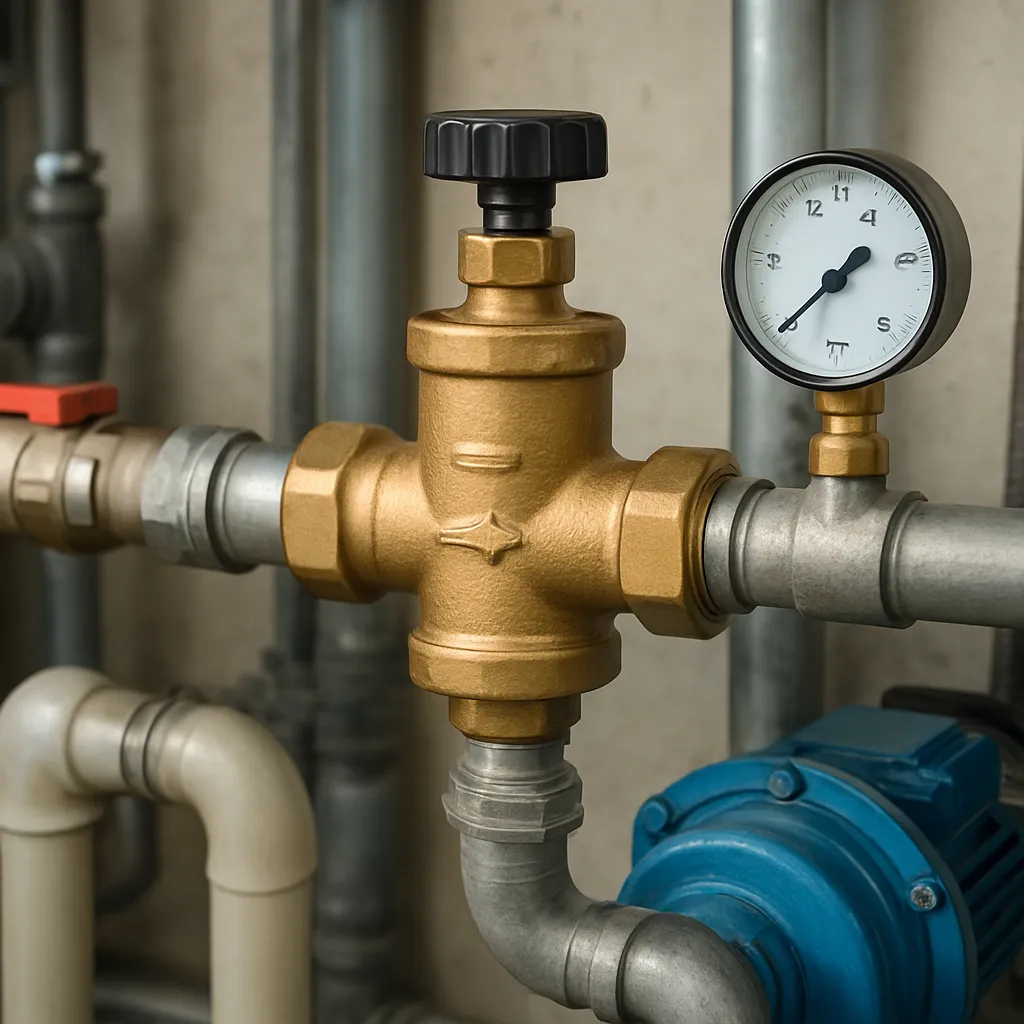

Co to jest zawór równoważący?
Intuicyjnie zawór równoważący można porównać do „hamulca” dla przepływu w tej części instalacji, która bez ograniczenia pobierałaby zbyt dużo wody. Nie służy on do zwykłego otwierania lub zamykania obiegu jak typowy zawór odcinający, lecz do precyzyjnego ustawienia oporu hydraulicznego w danym odcinku instalacji.
Bardziej formalnie zawór równoważący jest zaworem regulacyjnym, którego funkcją jest ustalenie i utrzymanie projektowych warunków przepływu w gałęzi, pionie albo odbiorniku instalacji. W zależności od konstrukcji może działać jako zawór ręczny, ustawiany podczas uruchomienia układu, albo jako zawór automatyczny, który reaguje na zmiany różnicy ciśnień i stabilizuje przepływ w czasie pracy.
Z technicznego punktu widzenia zawór równoważący nie „wytwarza” przepływu. Przepływ zapewnia pompa obiegowa, natomiast zawór wprowadza określoną stratę ciśnienia, czyli opór, dzięki któremu rozdział wody między gałęzie staje się zgodny z założeniami. Ma to ogromne znaczenie w układach centralnego ogrzewania, chłodzenia, klimakonwektorów, belek chłodzących, a także w rozbudowanych instalacjach ciepłej i zimnej wody użytkowej, jeśli projekt przewiduje równoważenie.
Dlaczego równoważenie hydrauliczne jest potrzebne?
Woda w instalacji nie płynie „sprawiedliwie”. Zawsze wybiera drogę o mniejszych oporach przepływu. Oznacza to, że odbiorniki położone bliżej pompy lub podłączone do krótszych i mniej oporowych gałęzi mogą otrzymywać za duży przepływ, podczas gdy dalsze obiegi będą niedostatecznie zasilane.
Skutki braku równoważenia są łatwe do zauważenia w praktyce:
- jedne grzejniki grzeją za mocno, a inne są chłodne,
- instalacja reaguje nierówno na zmiany nastaw,
- pojawiają się szumy na zaworach termostatycznych,
- pompa pracuje w mniej korzystnym punkcie,
- rośnie zużycie energii elektrycznej i cieplnej,
- trudniej osiągnąć komfort w budynku.
Równoważenie hydrauliczne polega więc na takim rozdziale oporów w instalacji, aby przy dostępnej różnicy ciśnień każdy obieg otrzymał właściwy strumień czynnika. Zawór równoważący jest jednym z podstawowych narzędzi, które to umożliwiają.
W instalacjach grzewczych znaczenie ma nie tylko to, czy woda płynie, ale ile jej płynie. Zbyt mały przepływ może ograniczyć moc odbiornika, a zbyt duży nie poprawia proporcjonalnie efektu grzania, natomiast zwiększa straty, hałas i problemy z regulacją.
Jak działa zawór równoważący?
Zasada działania opiera się na świadomym zwiększeniu oporu w wybranym miejscu układu. Gdy przekrój przepływu w zaworze zostaje odpowiednio ograniczony, rośnie spadek ciśnienia na tym elemencie, a przepływ przez daną gałąź można ustawić na pożądanym poziomie.
W praktyce działanie zależy od typu zaworu:
Ręczny zawór równoważący
W wersji ręcznej instalator ustawia zawór na określoną nastawę wstępną. Nastawa ta odpowiada położeniu grzybka, stożka lub innego elementu dławiącego względem gniazda. W rezultacie zawór tworzy przewidywalny opór hydrauliczny. Po wyregulowaniu instalacji ustawienie zwykle pozostaje stałe, chyba że układ zostanie przebudowany albo zmienią się warunki pracy.
Automatyczny zawór równoważący
Automatyczny zawór równoważący działa bardziej dynamicznie. Jego zadaniem jest utrzymanie założonego przepływu albo stałej różnicy ciśnień mimo zmian zachodzących w instalacji, na przykład gdy zamykają się termostatyczne zawory grzejnikowe lub zmienia prędkość pompy. Taki zawór pomaga stabilizować układ w warunkach częściowego obciążenia, czyli wtedy, gdy instalacja nie pracuje stale z pełną mocą.
W obu przypadkach istotne jest rozróżnienie między przepływem a ciśnieniem. Zawór równoważący nie pełni roli zaworu bezpieczeństwa ani zaworu przelewowego. Nie chroni automatycznie przed nadmiernym ciśnieniem całego układu, lecz reguluje warunki hydrauliczne w konkretnej części instalacji.
Rodzaje zaworów równoważących i ich zastosowanie
Podział zaworów równoważących można prowadzić według sposobu regulacji i funkcji w instalacji. Najczęściej spotyka się rozwiązania ręczne oraz automatyczne.
| Rodzaj zaworu równoważącego | Główna funkcja | Zasada działania | Typowe zastosowanie |
|---|---|---|---|
| Ręczny zawór równoważący | Ustawienie projektowego przepływu przez zdławienie gałęzi | Stała nastawa zwiększa opór hydrauliczny w danym obiegu | Piony, rozdzielacze, obiegi grzewcze i chłodnicze o w miarę stabilnych warunkach pracy |
| Automatyczny zawór równoważący przepływ | Utrzymanie zadanego przepływu mimo zmian w instalacji | Mechanizm samoczynnie koryguje przekrój przepływu | Układy ze zmiennym obciążeniem i częstymi zmianami pracy odbiorników |
| Zawór utrzymujący różnicę ciśnień | Stabilizacja warunków pracy zaworów regulacyjnych w obiegu | Reguluje przepływ tak, aby ograniczyć wahania ciśnienia między zasilaniem a powrotem | Instalacje z zaworami termostatycznymi, klimakonwektorami, strefami regulowanymi |
| Zawór kombinowany | Łączenie funkcji równoważenia i regulacji | Jeden element realizuje kilka zadań hydraulicznych zależnie od konstrukcji producenta | Nowoczesne układy wymagające kompaktowej armatury |
Nie każdy zawór z możliwością dławienia jest zaworem równoważącym. Zwykły zawór odcinający może zmniejszyć przepływ, ale zwykle nie zapewnia takiej dokładności nastawy, powtarzalności ani możliwości pomiaru, jakiej wymaga profesjonalne równoważenie instalacji.
Gdzie montuje się zawór równoważący?
Miejsce montażu zależy od rodzaju instalacji i przyjętej koncepcji regulacji. Zawór równoważący można spotkać:
- na pionach instalacji centralnego ogrzewania,
- na gałęziach zasilających lub powrotnych poszczególnych stref,
- przy rozdzielaczach ogrzewania podłogowego,
- w obiegach chłodniczych i klimatyzacyjnych,
- na obiegach wtórnych wymienników ciepła,
- w układach z klimakonwektorami lub belkami chłodzącymi.
Często zawór równoważący montuje się na przewodzie powrotnym, ponieważ bywa to wygodne z punktu widzenia pomiaru i serwisu, ale nie jest to zasada absolutna. O lokalizacji decyduje projekt instalacji, typ zaworu oraz wymagania producenta dotyczące odcinków prostych, kierunku przepływu i dostępu do punktów pomiarowych.
W praktyce ważne jest, aby zawór był zamontowany zgodnie z oznaczeniem kierunku przepływu oraz w miejscu umożliwiającym nastawę i kontrolę. Błędne usytuowanie może pogorszyć dokładność działania albo utrudnić uruchomienie instalacji.
Jak dobiera się i ustawia zawór równoważący?
Dobór zaworu równoważącego nie polega wyłącznie na dopasowaniu średnicy gwintu lub kołnierza. Najważniejsze są parametry hydrauliczne konkretnej gałęzi instalacji. Trzeba znać przede wszystkim:
- wymagany przepływ projektowy,
- dostępną różnicę ciśnień,
- rodzaj medium i temperaturę pracy,
- charakter pracy układu: stałoprzepływowy lub zmiennoprzepływowy,
- sposób pomiaru i regulacji przewidziany przez producenta.
W ręcznych zaworach równoważących istotne znaczenie mają dane katalogowe określające zależność między nastawą, spadkiem ciśnienia i przepływem. Do uruchomienia instalacji często wykorzystuje się króćce pomiarowe, dzięki którym można zmierzyć różnicę ciśnień na zaworze i na tej podstawie wyznaczyć rzeczywisty przepływ według charakterystyki producenta.
Nie należy zakładać jednej uniwersalnej nastawy dla wszystkich obiektów. Ta sama średnica nominalna zaworu może pracować poprawnie w jednej instalacji, a w innej całkowicie nie spełniać wymagań. O wyniku decydują opory całej gałęzi, praca pompy, układ odbiorników oraz strategia regulacji.
W automatycznych rozwiązaniach dobór obejmuje dodatkowo zakres pracy regulatora, oczekiwaną stabilność różnicy ciśnień lub przepływu oraz współpracę z pozostałą armaturą. To ważne szczególnie w nowoczesnych układach z pompami o zmiennej wydajności.
Najczęstsze problemy i błędy związane z zaworem równoważącym
Sam montaż zaworu równoważącego nie gwarantuje poprawnej pracy instalacji. Błędy pojawiają się zarówno na etapie projektu, jak i uruchomienia oraz eksploatacji.
Typowe błędy
- dobór zaworu tylko według średnicy przyłącza,
- brak obliczeń przepływu dla poszczególnych gałęzi,
- mylenie zaworu równoważącego z odcinającym lub dławiącym,
- nieprawidłowa nastawa wstępna,
- montaż niezgodny z kierunkiem przepływu,
- brak odpowietrzenia instalacji przed regulacją,
- próba kompensowania błędów projektu samym „przykręcaniem” zaworów.
Objawy, które mogą wskazywać na problem z równoważeniem
- nierówna temperatura pomieszczeń,
- niedogrzane końcowe odcinki instalacji,
- głośna praca zaworów termostatycznych,
- niestabilne działanie obiegów po zmianie nastaw pompy,
- trudności z osiągnięciem zakładanych parametrów pracy.
Warto podkreślić, że taki objaw nie wskazuje automatycznie jednej przyczyny. Podobne symptomy mogą wynikać również z zapowietrzenia, zabrudzenia filtrów, niewłaściwej pracy pompy, złej regulacji źródła ciepła albo zanieczyszczenia instalacji. Diagnostyka powinna więc obejmować cały układ, a nie wyłącznie zawór równoważący.
Przy serwisie należy postępować zgodnie z instrukcją urządzenia i zasadami bezpieczeństwa. Instalacje wodne i grzewcze mogą pracować pod ciśnieniem oraz w podwyższonej temperaturze, dlatego wszelkie czynności należy wykonywać po odłączeniu źródeł energii i bezpiecznym przygotowaniu układu do obsługi.
Zawór równoważący a inne zawory – najważniejsze różnice
Zawór równoważący bywa mylony z innymi elementami armatury, zwłaszcza z zaworem regulacyjnym, termostatycznym i odcinającym. Choć funkcje tych elementów mogą się częściowo uzupełniać, nie są one tożsame.
| Element | Co kontroluje? | Główna rola | Ważna różnica |
|---|---|---|---|
| Zawór równoważący | Przepływ lub warunki hydrauliczne w gałęzi | Równomierny rozdział czynnika w instalacji | Służy do równoważenia, a nie tylko do otwarcia lub zamknięcia przepływu |
| Zawór odcinający | Stan otwarte/zamknięte | Odizolowanie fragmentu instalacji | Nie jest przeznaczony do dokładnej regulacji przepływu |
| Zawór termostatyczny | Przepływ przez grzejnik zależnie od temperatury pomieszczenia | Regulacja komfortu cieplnego | Reaguje na temperaturę, a nie służy sam w sobie do zrównoważenia całego układu |
| Zawór regulacyjny | Przepływ w funkcji sygnału sterującego | Bieżąca regulacja mocy lub temperatury | Może współpracować z zaworem równoważącym, ale pełni inną funkcję |
Najprościej mówiąc: zawór równoważący ustawia warunki hydrauliczne „w tle”, a inne zawory realizują bieżącą pracę sterującą lub odcinającą.
FAQ – najczęstsze pytania o zawór równoważący
Czy zawór równoważący jest potrzebny w każdej instalacji grzewczej?
Nie w każdej w takim samym zakresie, ale w wielu instalacjach jego zastosowanie jest bardzo korzystne albo wręcz niezbędne do uzyskania poprawnego rozdziału przepływu. Im bardziej rozbudowany układ i im większe różnice oporów między gałęziami, tym większe znaczenie ma zawór równoważący.
Czym różni się zawór równoważący od zwykłego zaworu odcinającego?
Zawór odcinający służy przede wszystkim do pełnego otwarcia lub zamknięcia przepływu. Zawór równoważący umożliwia precyzyjne ustawienie oporu hydraulicznego i, zależnie od typu, także pomiar lub automatyczne utrzymanie zadanych warunków pracy.
Gdzie najczęściej montuje się zawór równoważący?
Najczęściej na pionach, gałęziach obiegowych, rozdzielaczach albo powrotach odbiorników w instalacjach centralnego ogrzewania, chłodzenia i klimatyzacji. Dokładne miejsce montażu powinno wynikać z projektu oraz zaleceń producenta konkretnego zaworu.
Czy zawór równoważący reguluje ciśnienie?
Pośrednio wpływa na warunki ciśnieniowe przez wprowadzanie określonego spadku ciśnienia, ale jego podstawową funkcją jest równoważenie przepływu w instalacji. Nie należy utożsamiać go z zaworem bezpieczeństwa ani z typowym zaworem redukcyjnym.
Skąd wiadomo, że zawór równoważący jest źle ustawiony?
Mogą na to wskazywać nierówne temperatury w pomieszczeniach, niedogrzane końcowe obiegi, hałas armatury lub niestabilna praca układu. Taki objaw nie daje jednak pewnej diagnozy, dlatego warto sprawdzić również pompę, odpowietrzenie, filtry i ogólny stan instalacji.
Czy automatyczny zawór równoważący jest lepszy od ręcznego?
Nie zawsze „lepszy” w sensie absolutnym, ale zwykle lepiej radzi sobie w instalacjach o zmiennym przepływie. Ręczny zawór równoważący sprawdza się tam, gdzie warunki pracy są bardziej stałe, a układ został poprawnie obliczony i wyregulowany.
Czy zawór równoważący można ustawić bez danych projektowych?
To bardzo trudne i obarczone dużym ryzykiem błędu. Poprawna nastawa powinna wynikać z wymaganego przepływu i charakterystyki zaworu. Regulacja „na wyczucie” może chwilowo poprawić działanie jednego obiegu, ale pogorszyć pracę całej instalacji.
Czy zawór równoważący wpływa na zużycie energii?
Tak, pośrednio może mieć istotny wpływ. Dobrze zrównoważona instalacja pracuje stabilniej, ogranicza nadmierne przepływy, zmniejsza ryzyko hałasu i ułatwia pracę pompom oraz elementom regulacyjnym, co sprzyja bardziej efektywnej eksploatacji.
