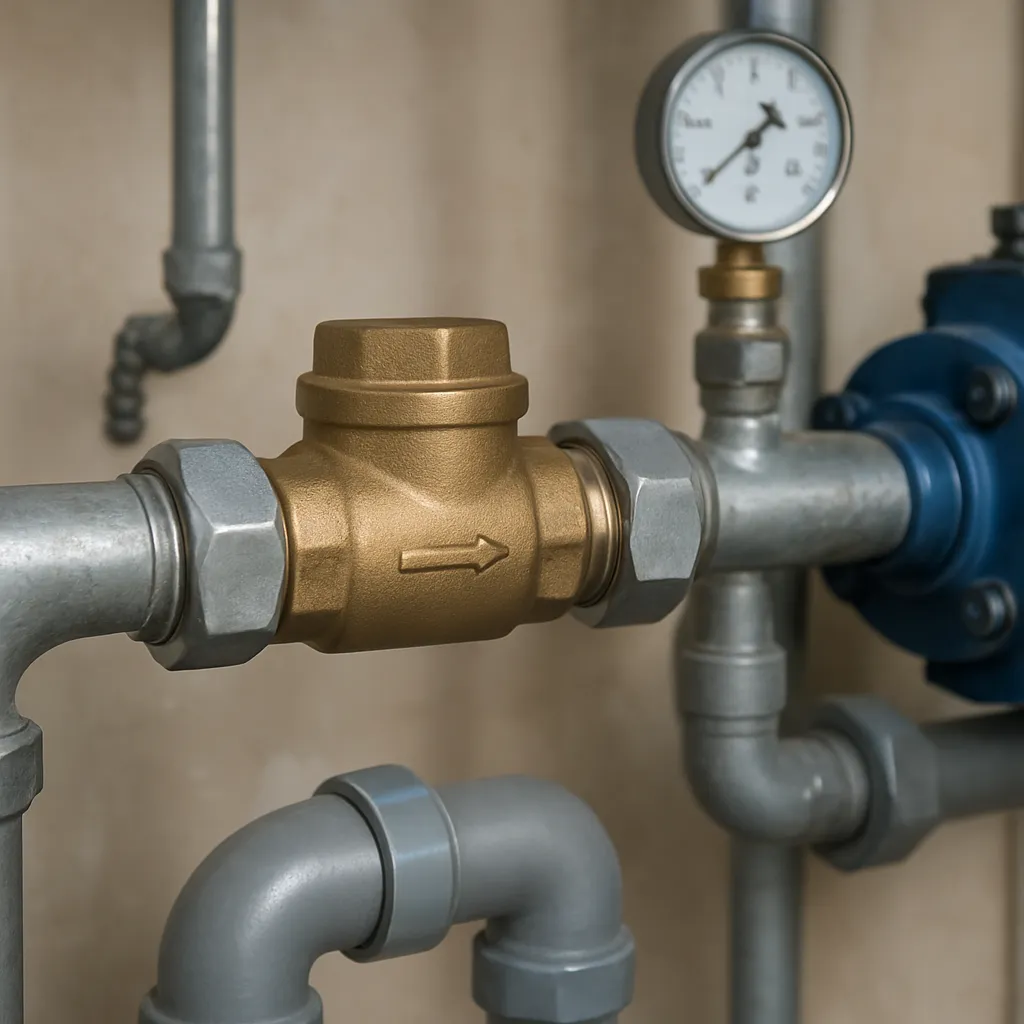

Zawór zwrotny to element armatury, który przepuszcza ciecz lub gaz tylko w jednym kierunku, a w przeciwnym samoczynnie zamyka przepływ. W praktyce chroni instalację przed cofaniem medium, spadkiem ciśnienia, opróżnianiem przewodów oraz niepożądaną pracą urządzeń, takich jak pompy czy siłowniki. Choć jego zasada działania wydaje się prosta, od właściwego doboru zaworu zwrotnego zależy niezawodność całego układu hydraulicznego lub wodnego. Ten niepozorny element spotyka się zarówno w hydraulice siłowej, jak i w instalacjach wodociągowych, grzewczych oraz przemysłowych.
Co to jest zawór zwrotny?
Intuicyjnie zawór zwrotny można porównać do jednokierunkowej bramki: medium może przejść tylko wtedy, gdy płynie we właściwą stronę. Gdy kierunek się odwraca, zawór zamyka się automatycznie i blokuje cofanie przepływu.
Bardziej formalnie zawór zwrotny jest zaworem samoczynnym sterowanym różnicą ciśnienia po obu stronach elementu zamykającego. Nie służy on do ręcznego odcinania instalacji ani do regulacji wydatku. Jego podstawową funkcją jest kontrola kierunku przepływu.
Zasada działania opiera się na tym, że gdy ciśnienie po stronie dopływu przewyższy ciśnienie po stronie odpływu o odpowiednią wartość, element zamykający unosi się, odchyla albo przesuwa i otwiera drogę przepływu. Kiedy różnica ciśnień zanika lub przepływ chce się odwrócić, element wraca do położenia zamkniętego pod wpływem grawitacji, sprężyny albo samego ciśnienia medium.
Zawory zwrotne stosuje się między innymi:
- w układach pompowych, aby zapobiec cofaniu cieczy po zatrzymaniu pompy,
- w hydraulice siłowej, aby utrzymywać określony kierunek przepływu oleju,
- w instalacjach wodnych i grzewczych, aby nie dopuścić do mieszania się strumieni lub opróżniania odcinków rurociągu,
- w układach sprężonego powietrza i gazów, gdzie ważna jest separacja stref ciśnienia.
Jak działa zawór zwrotny i od czego zależy jego otwarcie?
Najprościej mówiąc, zawór zwrotny otwiera się wtedy, gdy medium „napiera” na niego z właściwej strony wystarczająco mocno. To jednak nie oznacza, że każdy nawet minimalny przepływ natychmiast go otworzy. W praktyce potrzebna jest określona różnica ciśnienia, nazywana często ciśnieniem otwarcia lub ciśnieniem pęknięcia.
Nie należy mylić tego z ciśnieniem roboczym całej instalacji. Zawór zwrotny nie steruje poziomem ciśnienia w układzie, tylko reaguje na różnicę ciśnień między swoim wlotem i wylotem. To ważne rozróżnienie, bo zawór zwrotny nie pełni tej samej funkcji co zawór przelewowy, redukcyjny czy bezpieczeństwa.
Typowy przebieg działania wygląda następująco:
- medium napływa od strony wlotowej,
- różnica ciśnień pokonuje siłę sprężyny, ciężar elementu zamykającego lub opór uszczelnienia,
- grzybek, kula, klapa albo płytka odsuwa się od gniazda,
- następuje przepływ przez zawór,
- gdy przepływ ustaje lub zaczyna się cofać, zawór zamyka się samoczynnie.
W rzeczywistym układzie zawór zwrotny powoduje pewien spadek ciśnienia. Oznacza to, że przepływ przez taki element nie jest „darmowy” hydraulicznie. Strata ciśnienia zależy między innymi od konstrukcji zaworu, średnicy przelotu, rodzaju medium, lepkości cieczy oraz natężenia przepływu.
W hydraulice siłowej zawór zwrotny często współpracuje z dławikami, rozdzielaczami i siłownikami. W prostym obiegu można go umieścić tak, aby olej płynął swobodnie w jedną stronę, a w drugiej był blokowany albo kierowany przez inny element sterujący. W instalacjach wodnych jego rola jest zwykle bardziej ochronna: ma zatrzymać cofkę i stabilizować pracę systemu.
Rodzaje zaworów zwrotnych
Choć zasada działania jest wspólna, konstrukcji zaworów zwrotnych jest kilka. Różnią się one sposobem zamykania, oporami przepływu, wrażliwością na zanieczyszczenia i pozycją montażu.
Zawór zwrotny grzybkowy
W takim zaworze elementem zamykającym jest grzybek poruszający się osiowo względem gniazda. To rozwiązanie zapewnia dobre uszczelnienie, ale może powodować wyraźniejszy spadek ciśnienia niż konstrukcje o bardziej swobodnym przelocie.
Zawór zwrotny kulowy
Przepływ zamyka kula dociskana do gniazda przez ciężar własny, sprężynę lub różnicę ciśnień. Tego typu zawór bywa odporny na pewne zabrudzenia i stosunkowo prosty konstrukcyjnie.
Zawór zwrotny klapowy
Wewnątrz znajduje się klapa odchylająca się pod naporem medium. Taki zawór często daje mniejsze opory przepływu, zwłaszcza w większych średnicach, dlatego jest popularny w instalacjach wodnych i przemysłowych.
Zawór zwrotny płytkowy
To kompaktowa konstrukcja montowana często między kołnierzami. Zajmuje mało miejsca, ale jej przydatność zależy od konkretnego układu i wymagań eksploatacyjnych.
Zawór zwrotny sterowany
W hydraulice siłowej spotyka się zawory, które w jednym kierunku działają jak zwykły zawór zwrotny, a w drugim mogą zostać otwarte sygnałem ciśnieniowym. Takie rozwiązania stosuje się między innymi do blokowania siłowników pod obciążeniem i kontrolowanego zwalniania przepływu.
| Rodzaj zaworu zwrotnego | Zasada działania | Typowe zastosowanie | Ważna uwaga |
|---|---|---|---|
| Grzybkowy | Grzybek odsuwa się od gniazda przy przepływie w kierunku otwarcia | Hydraulika siłowa, instalacje technologiczne | Dobre uszczelnienie, ale możliwie większy spadek ciśnienia |
| Kulowy | Kula przemieszcza się i zamyka gniazdo przy cofce | Instalacje wodne, niektóre układy hydrauliczne | Prosta budowa, istotna odporność na zanieczyszczenia zależy od konstrukcji |
| Klapowy | Klapa odchyla się pod naporem medium | Większe rurociągi, instalacje wodne i przemysłowe | Zwykle korzystny przy większych średnicach i przepływach |
| Płytkowy | Cienki element zamykający otwiera się osiowo lub sprężyście | Układy o ograniczonej przestrzeni montażowej | Wymaga zgodności z warunkami pracy i sposobem montażu |
| Sterowany | Przy cofce zamyka się jak zwykły zawór, ale może być otwarty sygnałem ciśnieniowym | Blokowanie siłowników w hydraulice siłowej | Nie zastępuje sam z siebie pełnego układu bezpieczeństwa |
Gdzie stosuje się zawór zwrotny?
Zakres zastosowań jest bardzo szeroki, ponieważ cofanie medium bywa problemem w niemal każdej instalacji przepływowej.
Instalacje wodne
W budynkach zawór zwrotny zabezpiecza przed przepływem wstecznym wody. Może chronić pompę, utrzymywać zalanie przewodu ssawnego w określonych układach albo ograniczać niepożądane mieszanie się strumieni.
Instalacje grzewcze
W obiegach centralnego ogrzewania stosuje się go, aby zapobiec grawitacyjnemu lub niekontrolowanemu przepływowi czynnika przez nieaktywną gałąź instalacji. Pomaga to w prawidłowym rozdziale przepływu między obiegami i urządzeniami.
Hydraulika siłowa
W układach hydrostatycznych zawór zwrotny kieruje przepływ oleju w pożądany sposób, podtrzymuje określone stany pracy oraz współpracuje z siłownikami, pompami i rozdzielaczami. Bywa częścią bardziej złożonych bloków zaworowych.
Układy pompowe
Po zatrzymaniu pompy ciecz mogłaby cofnąć się do zbiornika lub przez wirnik, powodując uderzenia hydrauliczne, opróżnianie przewodów albo rozruch w niekorzystnych warunkach. Zawór zwrotny ogranicza to ryzyko, ale nie eliminuje każdego problemu dynamicznego.
Jak dobrać zawór zwrotny do instalacji?
Dobór nie powinien opierać się wyłącznie na średnicy przyłącza. Dwa zawory o tym samym rozmiarze mogą zachowywać się zupełnie inaczej w zależności od konstrukcji i warunków pracy.
Przy wyborze warto uwzględnić:
- rodzaj medium – woda, olej hydrauliczny, glikol, sprężone powietrze lub inne medium,
- kierunek i charakter przepływu – przepływ ciągły, pulsacyjny, zmienny,
- pozycję montażu – nie każdy zawór działa identycznie w pionie i poziomie,
- ciśnienie otwarcia – zbyt wysokie może utrudniać pracę układu,
- dopuszczalne straty ciśnienia – zawór nie może nadmiernie dławić przepływu,
- szczelność przy przepływie wstecznym – istotną zwłaszcza w układach podtrzymania obciążenia,
- odporność materiałową – korpus, uszczelnienia i element zamykający muszą być zgodne z medium i temperaturą,
- podatność na zanieczyszczenia – ważną szczególnie w hydraulice siłowej i instalacjach przemysłowych.
W praktyce projektowej analizuje się również charakterystykę przepływową zaworu oraz dane katalogowe producenta. Nie należy zakładać, że każdy zawór zwrotny będzie działał poprawnie w każdej instalacji tylko dlatego, że „pasuje gwintem”.
Najczęstsze problemy, błędy montażowe i diagnostyka
Zawór zwrotny jest elementem prostym, ale jego nieprawidłowe działanie może dawać objawy podobne do awarii pompy, zapowietrzenia układu albo nieszczelności przewodów. Dlatego warto oddzielić objaw od możliwej przyczyny.
Objaw: cofanie medium mimo obecności zaworu
Możliwe przyczyny to zużycie gniazda, uszkodzenie uszczelnienia, zanieczyszczenie elementu zamykającego albo zły kierunek montażu. Weryfikacja polega na sprawdzeniu oznaczenia kierunku przepływu, stanu wnętrza zaworu i warunków pracy układu.
Objaw: duży spadek ciśnienia
Przyczyną może być zbyt mały zawór, nieodpowiednia konstrukcja dla danego przepływu, zabrudzenie lub częściowe zablokowanie elementu wewnętrznego. Nie należy automatycznie obwiniać pompy, jeśli problem pojawia się lokalnie za armaturą.
Objaw: hałas, drgania, stukanie
Może to wskazywać na niestabilną pracę elementu zamykającego przy zmiennym przepływie, niekorzystną pozycję montażu albo zjawiska dynamiczne w instalacji. Sam hałas nie wskazuje jednej konkretnej awarii, ale jest sygnałem do kontroli układu.
Objaw: brak utrzymania położenia siłownika
W hydraulice siłowej możliwą przyczyną bywa nieszczelność zaworu zwrotnego, lecz podobny efekt mogą powodować przecieki wewnętrzne w siłowniku, rozdzielaczu lub innych elementach. Potrzebna jest diagnostyka całego obwodu, a nie wymiana części „na ślepo”.
Do typowych błędów należą:
- montaż odwrotnie do wskazanego kierunku przepływu,
- dobór wyłącznie według średnicy, bez analizy przepływu i medium,
- stosowanie zaworu o zbyt wysokim ciśnieniu otwarcia,
- pomijanie filtracji w układach wrażliwych na zanieczyszczenia,
- zakładanie, że zawór zwrotny zastąpi zawór odcinający lub bezpieczeństwa.
Przy serwisie należy postępować zgodnie z instrukcją urządzenia. Układy hydrauliczne i wodne mogą pozostawać pod ciśnieniem nawet po wyłączeniu pompy, dlatego przed pracami obsługowymi trzeba odłączyć źródło energii i bezpiecznie rozładować ciśnienie zgodnie z procedurą producenta.
Zawór zwrotny a inne zawory – najważniejsze różnice
Zawór zwrotny bywa mylony z innymi elementami armatury, tymczasem ich funkcje są różne.
- Zawór zwrotny – kontroluje kierunek przepływu i działa samoczynnie.
- Zawór odcinający – służy do ręcznego lub automatycznego otwierania i zamykania przepływu.
- Zawór przelewowy – ogranicza maksymalne ciśnienie w układzie, odprowadzając medium po przekroczeniu nastawy.
- Zawór redukcyjny – utrzymuje niższe ciśnienie za zaworem niż przed nim.
- Zawór dławiący – ogranicza natężenie przepływu, a więc wpływa na prędkość ruchu odbiorników lub charakter przepływu.
To rozróżnienie ma znaczenie praktyczne. Jeżeli problemem jest cofanie medium, potrzebny bywa zawór zwrotny. Jeżeli problemem jest zbyt wysokie ciśnienie, sam zawór zwrotny nie rozwiąże sprawy.
FAQ – najczęstsze pytania o zawór zwrotny
Czy zawór zwrotny może pracować w każdej pozycji montażowej?
Nie zawsze. To zależy od konstrukcji zaworu zwrotnego. Niektóre modele mogą pracować w pionie i poziomie, a inne wymagają określonego ustawienia, aby element zamykający prawidłowo wracał do gniazda.
Po czym poznać, że zawór zwrotny jest zamontowany poprawnie?
Najważniejsze jest sprawdzenie oznaczenia kierunku przepływu na korpusie. Dodatkowo trzeba uwzględnić zalecaną pozycję montażu, warunki pracy i zgodność zaworu z medium.
Czy zawór zwrotny powoduje spadek ciśnienia?
Tak. Każdy zawór zwrotny stawia pewien opór przepływowi, więc wywołuje stratę ciśnienia. Jej wartość zależy od budowy zaworu, przepływu, lepkości medium i średnicy przelotu.
Czym różni się zawór zwrotny od zaworu bezpieczeństwa?
Zawór zwrotny blokuje przepływ wsteczny, a zawór bezpieczeństwa chroni układ przed nadmiernym ciśnieniem. To dwa różne elementy pełniące różne funkcje i nie należy ich traktować zamiennie.
Dlaczego pompa nadal traci zalanie mimo zastosowania zaworu zwrotnego?
Możliwych przyczyn jest kilka: nieszczelność samego zaworu zwrotnego, zanieczyszczenie gniazda, nieszczelności przewodu, błędny montaż albo problem w samej pompie. Taki objaw nie wskazuje automatycznie jednej awarii.
Czy zawór zwrotny nadaje się do regulacji przepływu?
Nie. Jego zadaniem nie jest regulacja wydatku, lecz zapewnienie jednokierunkowego przepływu. Do regulacji stosuje się inne elementy, na przykład zawory dławiące lub regulacyjne.
Jak dobrać zawór zwrotny do oleju hydraulicznego?
Trzeba uwzględnić rodzaj oleju, lepkość, temperaturę pracy, wymagany kierunek przepływu, dopuszczalne straty ciśnienia, szczelność oraz parametry katalogowe producenta. Sam rozmiar przyłącza nie wystarcza.
Czy zawór zwrotny może całkowicie zabezpieczyć siłownik przed opadaniem?
Nie w każdym przypadku. W hydraulice siłowej opadanie siłownika może wynikać także z przecieków wewnętrznych w samym siłowniku, rozdzielaczu lub innych częściach układu. Często potrzebne są zawory zwrotne sterowane lub bardziej rozbudowane rozwiązania zabezpieczające.
