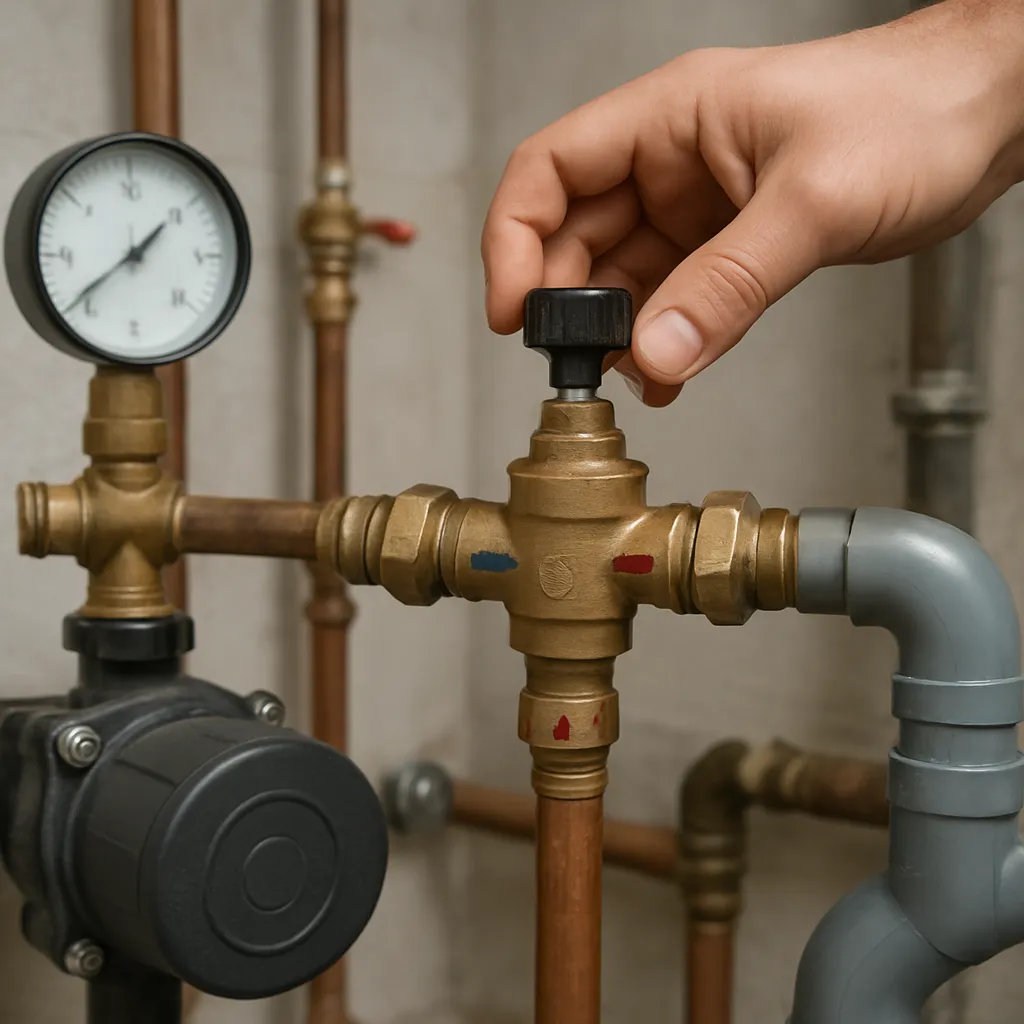

Zawór trójdrożny to element armatury, który kieruje lub miesza przepływ medium między trzema króćcami, najczęściej w instalacjach grzewczych i wodnych. Pytanie, jak ustawić zawór trójdrożny, ma duże znaczenie praktyczne, ponieważ od prawidłowej nastawy zależy temperatura zasilania, stabilność pracy układu oraz ochrona źródła ciepła i odbiorników. W praktyce nie chodzi o jedno uniwersalne ustawienie, lecz o dopasowanie położenia zaworu do funkcji, jaką pełni w danej instalacji. Inaczej ustawia się zawór mieszający przy ogrzewaniu podłogowym, a inaczej zawór przełączający współpracujący z zasobnikiem ciepłej wody użytkowej.
Co to jest zawór trójdrożny?
Intuicyjnie mówiąc, zawór trójdrożny jest „rozdzielaczem” przepływu z trzema przyłączami. Może mieszać dwa strumienie medium w jeden albo przełączać jeden strumień między dwoma kierunkami.
Bardziej formalnie jest to zawór regulacyjny lub przełączający wyposażony w trzy porty, którego element zamykający zmienia proporcje przepływu pomiędzy poszczególnymi drogami. W zależności od wykonania zawór trójdrożny kontroluje przede wszystkim kierunek przepływu oraz pośrednio temperaturę medium w danym punkcie instalacji.
Najczęściej spotyka się go w:
- instalacjach centralnego ogrzewania,
- układach ogrzewania podłogowego,
- obiegach kotłowych z ochroną powrotu,
- układach z zasobnikiem ciepłej wody użytkowej,
- instalacjach z siłownikiem i automatyką pogodową.
Warto od razu rozróżnić dwa podstawowe typy:
- zawór trójdrożny mieszający – łączy dwa strumienie w jeden o pośredniej temperaturze,
- zawór trójdrożny przełączający – kieruje przepływ z jednego toru na drugi.
Jak ustawić zawór trójdrożny i od czego to zależy?
Nie istnieje jedna poprawna odpowiedź na pytanie, jak ustawić zawór trójdrożny, bez znajomości jego roli w instalacji. Najpierw trzeba ustalić, czy zawór ma mieszać wodę, przełączać obieg czy chronić temperaturę powrotu.
W praktyce ustawienie zależy od czterech rzeczy:
- typu zaworu – mieszający lub przełączający,
- oznaczeń króćców – zwykle A, B, AB albo inne zgodne z dokumentacją producenta,
- sposobu sterowania – ręcznie, siłownikiem, automatyką kotła lub sterownikiem pogodowym,
- celu pracy – uzyskanie konkretnej temperatury, podział przepływu lub przełączenie obiegu.
W instalacjach grzewczych zawór trójdrożny nie „produkuje” ciepła ani nie zwiększa przepływu sam z siebie. On jedynie zmienia drogę medium lub proporcje mieszania, a przez to wpływa na temperaturę i warunki hydrauliczne w obiegu.
Najpierw sprawdź typ i oznaczenia
Przed zmianą nastawy trzeba odczytać tabliczkę, schemat na korpusie lub instrukcję. Oznaczenia portów mają znaczenie praktyczne:
- AB – zwykle króciec wspólny,
- A i B – króćce zasilające lub przełączane, zależnie od konstrukcji.
Nie należy zakładać, że każdy zawór działa identycznie. Dwa zawory o podobnym wyglądzie mogą mieć inną charakterystykę przepływu i inny kierunek pracy.
Ustal, co ma dać regulacja
Jeśli zawór obsługuje ogrzewanie podłogowe, zwykle celem jest obniżenie temperatury wody kierowanej do pętli. Jeśli pracuje przy kotle na paliwo stałe, często ma utrzymywać wyższą temperaturę powrotu. Jeśli współpracuje z zasobnikiem, może tylko przełączać obieg między ogrzewaniem a przygotowaniem ciepłej wody.
Najczęstsze sposoby ustawienia zaworu trójdrożnego
To, jak ustawić zawór trójdrożny, najlepiej rozpatrywać według zastosowania.
Zawór mieszający w instalacji grzewczej
W zaworze mieszającym część gorącej wody z zasilania miesza się z chłodniejszą wodą z powrotu. Efektem jest uzyskanie temperatury pośredniej na wyjściu do instalacji.
Przy ustawieniu ręcznym postępuje się zwykle tak:
- ustawia się zawór w położeniu pośrednim,
- uruchamia się obieg i odczekuje, aż temperatury się ustabilizują,
- mierzy się temperaturę za zaworem,
- koryguje położenie stopniowo w stronę większego udziału zasilania albo powrotu.
Im większy udział gorącej wody z kotła lub źródła ciepła, tym wyższa temperatura za zaworem. Im większy udział chłodniejszego powrotu, tym temperatura zasilania instalacji będzie niższa.
Zawór przełączający
W zaworze przełączającym ustawienie polega nie na mieszaniu, lecz na skierowaniu przepływu w jeden z dwóch torów. Takie rozwiązanie spotyka się na przykład w układach, gdzie źródło ciepła ma pracować naprzemiennie na centralne ogrzewanie albo na zasobnik ciepłej wody użytkowej.
W tym przypadku poprawna nastawa oznacza:
- zgodność pozycji zaworu z sygnałem sterującym,
- pełne otwarcie właściwej drogi,
- brak jednoczesnego, niezamierzonego zasilania drugiego obiegu.
Ochrona powrotu kotła
W niektórych instalacjach zawór trójdrożny służy do utrzymania odpowiedniej temperatury wody wracającej do kotła. Chodzi o ograniczenie zbyt chłodnego powrotu, który może pogarszać warunki pracy źródła ciepła.
W takiej aplikacji ustawienie zaworu polega na takim doborze proporcji mieszania, aby część cieplejszej wody z zasilania podnosiła temperaturę powrotu. Dokładna nastawa zależy od projektu instalacji, typu kotła i zastosowanej automatyki.
Jak rozpoznać poprawne ustawienie zaworu trójdrożnego?
Poprawna nastawa nie polega na „ustawieniu pokrętła na środku” ani na przypadkowym obrocie dźwigni. Ocenia się ją po pracy całego układu.
Najważniejsze objawy prawidłowego ustawienia to:
- osiąganie wymaganej temperatury w obiegu,
- stabilna praca instalacji bez dużych wahań temperatury,
- równomierne grzanie odbiorników,
- brak przegrzewania ogrzewania podłogowego,
- właściwa temperatura powrotu, jeśli zawór pełni funkcję ochronną.
Jeżeli po zmianie położenia zaworu temperatura za nim nie odpowiada oczekiwaniom, trzeba sprawdzić nie tylko samą nastawę, ale też:
- kierunek przepływu,
- poprawność podłączenia króćców,
- działanie pompy obiegowej,
- obecność powietrza w instalacji,
- pracę siłownika i sterownika.
| Sytuacja | Co może oznaczać | Na co zwrócić uwagę |
|---|---|---|
| Za niska temperatura za zaworem | Zbyt mały udział gorącego zasilania lub błędne podłączenie portów | Położenie pokrętła, oznaczenia A/B/AB, temperatura na zasilaniu źródła |
| Za wysoka temperatura na instalacji | Zbyt duże otwarcie na gorące zasilanie lub niesprawny siłownik | Zakres pracy zaworu, sygnał sterujący, reakcja po zmianie nastawy |
| Brak reakcji na regulację | Uszkodzony wkład zaworu, zapieczony trzpień, problem z przepływem | Stan mechaniczny zaworu, działanie pompy, drożność instalacji |
| Jednoczesne grzanie nie tego obiegu, co trzeba | Błąd w zaworze przełączającym lub złe sterowanie | Pozycja siłownika, logika sterownika, kierunek przełączenia |
Ręczne ustawienie a zawór trójdrożny z siłownikiem
Ręczne ustawienie zaworu trójdrożnego sprawdza się głównie tam, gdzie warunki pracy są dość stałe. Użytkownik reguluje położenie pokrętła lub dźwigni i obserwuje temperaturę oraz zachowanie instalacji.
W instalacjach o zmiennym obciążeniu cieplnym częściej stosuje się siłownik, który obraca zawór zgodnie z poleceniem sterownika. Taki układ może reagować na:
- temperaturę zewnętrzną,
- temperaturę zasilania,
- temperaturę powrotu,
- zapotrzebowanie z regulatora pokojowego,
- tryb pracy kotła lub pompy ciepła.
W zaworze z siłownikiem nie ustawia się zwykle „na oko” samego zmieszania, lecz:
- kierunek montażu siłownika,
- pozycję początkową,
- zakres otwarcia, jeśli producent to przewiduje,
- parametry sterownika odpowiedzialne za pracę zaworu.
Jeżeli zawór sterowany automatycznie pracuje nieprawidłowo, przyczyną może być zarówno sama armatura, jak i błędna logika sterowania. Objawem jest na przykład ciągłe „szukanie” temperatury albo brak dojścia do zadanej wartości.
Najczęstsze błędy przy ustawianiu zaworu trójdrożnego
W praktyce problem nie zawsze wynika ze złej regulacji. Często zawór trójdrożny jest poprawnie przestawiany, ale błędnie zamontowany albo źle dobrany do funkcji.
- Pomylenie zaworu mieszającego z przełączającym – podobny wygląd nie oznacza tej samej pracy.
- Ignorowanie oznaczeń króćców – port wspólny i drogi boczne muszą być podłączone zgodnie z dokumentacją.
- Zbyt szybka ocena efektu regulacji – instalacja grzewcza potrzebuje czasu na stabilizację temperatur.
- Ustawianie bez pomiaru temperatury – sama pozycja pokrętła nie mówi, jaka jest rzeczywista temperatura medium.
- Zakładanie, że problemem zawsze jest zawór – winne mogą być też pompa, zapowietrzenie, zabrudzenie lub sterownik.
- Mechaniczne przestawianie siłownika bez procedury serwisowej – może to uszkodzić napęd lub rozkalibrować układ.
Warto też pamiętać, że zawór trójdrożny wpływa na warunki przepływu, ale nie zastępuje równoważenia hydraulicznego całej instalacji. Jeżeli obieg jest źle zaprojektowany, sama regulacja zaworu może nie rozwiązać problemu.
Bezpieczeństwo i diagnostyka przy regulacji
Instalacje grzewcze i hydrauliczne mogą pracować pod ciśnieniem oraz w wysokiej temperaturze. Dlatego wszelkie czynności przy zaworze należy wykonywać zgodnie z instrukcją urządzenia i zasadami bezpiecznej obsługi.
Nie wolno:
- rozłączać elementów instalacji pod ciśnieniem,
- demontować siłownika bez upewnienia się, że układ jest zabezpieczony,
- sprawdzać szczelności dłonią przy gorącym medium,
- omijać zabezpieczeń producenta.
Jeśli chcesz ocenić, czy zawór ustawiono prawidłowo, diagnostyka powinna przebiegać etapami:
- sprawdzenie schematu i funkcji zaworu w układzie,
- weryfikacja kierunku przepływu i oznaczeń króćców,
- pomiar temperatur przed i za zaworem,
- kontrola działania pompy obiegowej,
- sprawdzenie pracy siłownika i sygnału sterującego.
Taki sposób pozwala odróżnić objaw od przyczyny. Na przykład zbyt chłodna instalacja nie musi oznaczać złej nastawy zaworu; przyczyną może być również niska temperatura źródła, niedostateczny przepływ albo problem z automatyką.
FAQ
Jak ustawić zawór trójdrożny na ogrzewanie podłogowe?
Trzeba ustawić go tak, aby temperatura za zaworem była odpowiednia dla obiegu podłogowego. W praktyce oznacza to stopniowe zwiększanie lub zmniejszanie udziału gorącej wody z zasilania i kontrolę temperatury po ustabilizowaniu pracy instalacji.
Po czym poznać, że zawór trójdrożny jest źle ustawiony?
Typowe objawy to zbyt wysoka lub zbyt niska temperatura w obiegu, nierówne grzanie, brak reakcji na regulację albo kierowanie przepływu nie do tego obiegu, który powinien pracować.
Czy każdy zawór trójdrożny ustawia się tak samo?
Nie. Inaczej ustawia się zawór mieszający, a inaczej przełączający. Różnice wynikają też z oznaczeń króćców, charakterystyki zaworu, obecności siłownika i funkcji w konkretnej instalacji.
Jak ustawić zawór trójdrożny z siłownikiem?
Zwykle nie reguluje się go ręcznie podczas normalnej pracy, lecz sprawdza poprawność montażu, kierunek działania siłownika oraz parametry sterownika. Szczegółowa procedura zależy od producenta zaworu i napędu.
Czy zawór trójdrożny może regulować temperaturę bezpośrednio?
Tak, ale pośrednio. Sam zawór nie chłodzi i nie ogrzewa medium, tylko zmienia proporcje mieszania albo kierunek przepływu, co wpływa na temperaturę w danym punkcie instalacji.
Dlaczego zawór trójdrożny nie reaguje na przestawienie?
Możliwych przyczyn jest kilka: zapieczony mechanizm, zabrudzenie, uszkodzony wkład, błędne podłączenie, brak przepływu w instalacji albo niesprawny siłownik. Sam objaw nie wskazuje jeszcze jednoznacznie jednej awarii.
Czy można ustawić zawór trójdrożny „na stałe”?
W prostych układach ręczna nastawa może pozostać stała przez dłuższy czas, ale tylko wtedy, gdy warunki pracy są podobne. Przy zmiennym obciążeniu cieplnym lepsze efekty daje automatyczne sterowanie zaworem.
Jak ustawić zawór trójdrożny, gdy nie ma oznaczeń?
Najbezpieczniej odszukać dokumentację producenta albo schemat instalacji. Bez oznaczeń nie należy zgadywać funkcji portów, ponieważ błędne ustawienie lub podłączenie może pogorszyć pracę całego układu.
