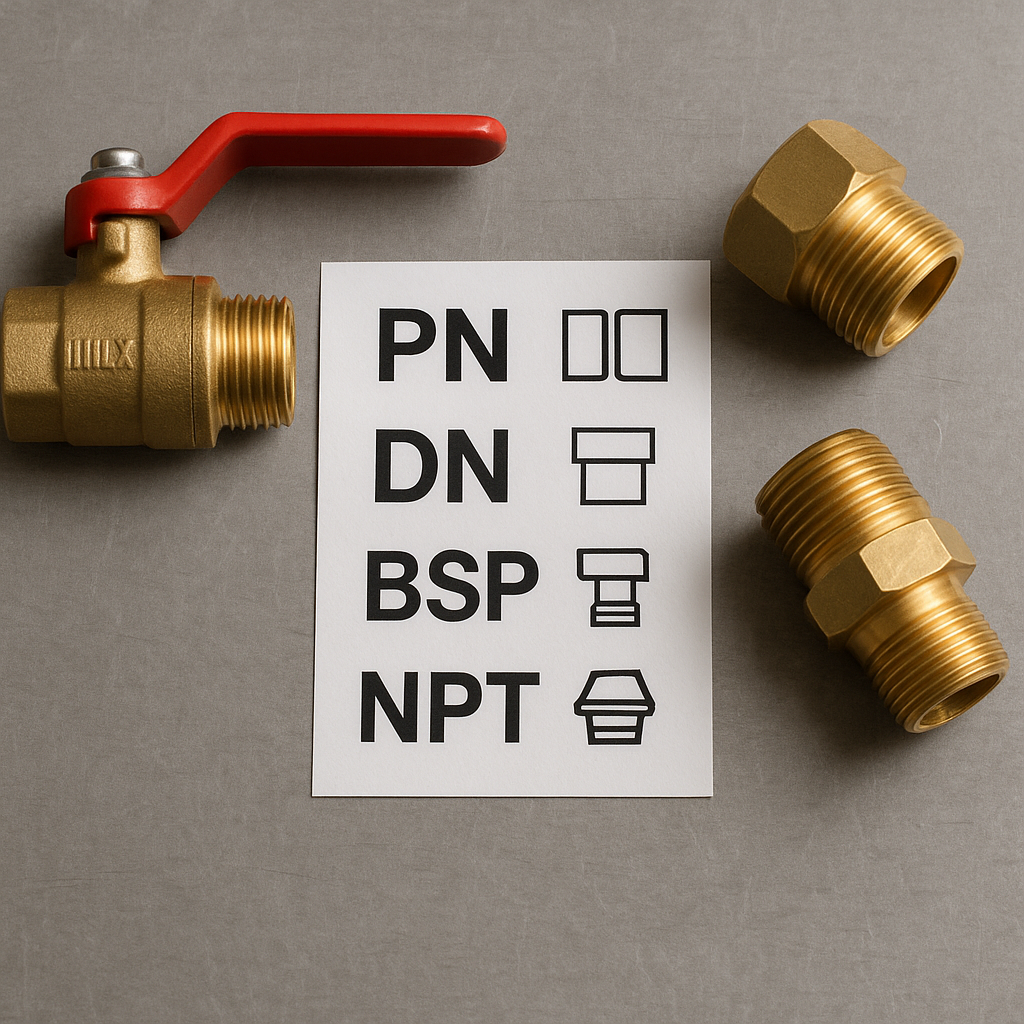

Każdy specjalista z branży hydrauliki wie, jak istotne jest precyzyjne dobieranie elementów instalacji. Oznaczenia takie jak PN, DN, BSP czy NPT stanowią klucz do stworzenia bezpiecznego i niezawodnego układu rurowego. W poniższym artykule przybliżymy, jak czytać te symbole, dlaczego warto zwracać na nie uwagę oraz jakie praktyczne korzyści przynosi ich prawidłowa interpretacja w codziennej pracy.
PN – ciśnienie nominalne armatury
Oznaczenie PN pochodzi od francuskiego terminu „Pression Nominale” i określa maksymalne nominalne ciśnienie, przy którym może pracować dana część instalacji. Wartości PN wyrażane są w barach (1 bar ≈ 1 atm). Dzięki temu parametr ten stanowi podstawę do:
- doboru zaworów, łączników i rur do konkretnego systemu,
- zapewnienia bezpieczeństwa i długotrwałej pracy bez ryzyka awarii,
- utrzymania spójności norm branżowych oraz zgodności z dokumentacją techniczną.
Najczęściej spotykane wskazania to PN10, PN16, PN25 czy PN40. Oznaczają one odpowiednio 10, 16, 25 i 40 barów dopuszczalnego ciśnienia. Dobór elementów o zbyt niskim PN może skutkować odkształceniami czy pęknięciami, natomiast nadmiernie wysoki PN może być nieekonomiczny i niepotrzebnie zwiększać koszt instalacji.
DN – średnica nominalna rur i kolan
Pod pojęciem DN (Diameter Nominal) kryje się umowna średnica wewnętrzna przewodu, również liczbowo wyrażana w milimetrach. To nie musi być dokładna wartość fizyczna, lecz wartość porównawcza, używana dla ujednolicenia:
- różnych materiałów (stal, miedź, PVC),
- typów kształtek (kolana, trójniki, złączki),
- rozwiązań projektowych w instalacjach grzewczych, wodociągowych czy chłodniczych.
Na przykład DN20 odpowiada elementowi o rzeczywistej średnicy wewnętrznej około 21,3 mm przy ścianie ścianki dla rur stalowych. W praktyce oznaczenie DN służy do łatwego dopasowania komponentów różnych producentów – jeśli obydwa mają DN50, są kompatybilne.
BSP i NPT – kluczowe rodzaje gwintów
Gwinty stosowane w armaturze hydraulicznej różnią się w zależności od regionu i norm. Dwa najpopularniejsze systemy to BSP (British Standard Pipe) i NPT (National Pipe Thread).
BSP – gwint cylindryczno-stożkowy
- BSPP (cylindryczny), oznaczany czasem G lub Rp – uszczelnienie za pomocą uszczelki lub taśmy teflonowej.
- BSPT (stożkowy), oznaczany R lub Rc – zapewnia pełne uszczelnienie przy dokręceniu.
NPT – stożkowy gwint amerykański
- Charakteryzuje się kątem zarysu 60°,
- Uszczelnienie następuje poprzez zacieśnianie się gwintu wewnątrz i na zewnątrz,
- Wymaga często użycia dodatkowego medium uszczelniającego, jeśli połączenie musi być absolutnie szczelne.
Choć zarówno BSPT, jak i NPT są gwintami stożkowymi, ich wzajemna kompatybilność jest ograniczona. Różnica w kącie gwintu (55° vs 60°) oraz w krokach gwintu sprawia, że mieszanie obu standardów grozi nieszczelnością i uszkodzeniem elementów.
Praktyczne wskazówki dla montażu i serwisu
Podczas codziennej pracy warto pamiętać o kilku sprawdzonych zasadach:
- Weryfikacja oznaczeń: zawsze sprawdzaj PN i DN na korpusie armatury przed montażem,
- Dobór odpowiedniego typu gwintu: nie łącz BSP z NPT,
- Stosowanie środków uszczelniających: taśma PTFE lub specjalistyczne pasty,
- Odpowiednie momenty dokręcania: za mocne przykręcenie może zdeformować gwint,
- Regularne kontrole: kontroluj stan uszczelek, korozję oraz luzy,
- Zapasowe elementy: miej pod ręką oryginalne zestawy uszczelnień i złączek.
Stosowanie się do powyższych zasad pozwala znacząco wydłużyć żywotność instalacji, wyeliminować ryzyko wycieków i ograniczyć koszty awaryjnych napraw.
Podstawowe zagadnienia projektowe
Podczas projektowania sieci hydraulicznej aspekty związane z PN, DN, BSP i NPT należy uwzględnić już na etapie doboru materiałów. Odpowiedni dobór wpływa na:
- efektywność przepływu cieczy,
- równomierność rozłożenia ciśnienia w systemie,
- możliwość przyszłej rozbudowy instalacji,
- łatwość serwisu i dostęp do części zamiennych.
Projektanci powinni korzystać z katalogów producentów, norm PN-EN oraz specjalistycznego oprogramowania CAD, aby uniknąć niezgodności i kosztownych błędów wykonawczych.
Korzyści ze znajomości oznaczeń armatury
Dogłębna znajomość takich symboli jak PN, DN, BSP czy NPT to gwarancja:
- szybkich i trafnych decyzji przy zakupie komponentów,
- bezpieczeństwa użytkowania instalacji,
- minimalizacji strat finansowych wynikających z przestojów,
- łatwiejszego utrzymania dokumentacji technicznej i protokołów serwisowych.
Dzięki precyzyjnemu odczytywaniu oznaczeń każdy hydraulik zyskuje pewność, że montowana armatura sprosta warunkom eksploatacji, a cały system będzie działał niezawodnie przez długie lata.
