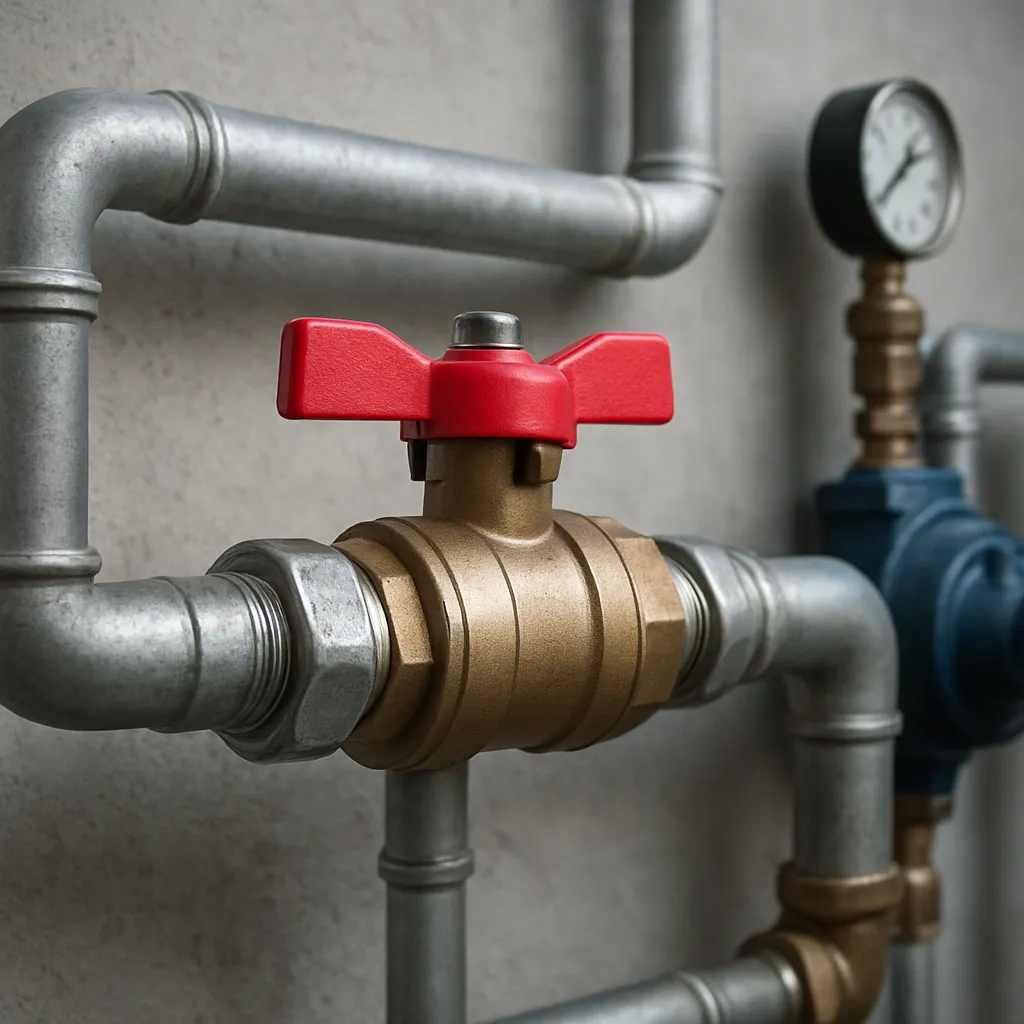

Zawór kulowy to element armatury, który służy do szybkiego otwierania lub zamykania przepływu cieczy albo gazu za pomocą obrotu kuli z otworem. W praktyce ma duże znaczenie, ponieważ pozwala w prosty sposób odciąć wodę, czynnik grzewczy lub inne medium w instalacji, a przy tym zwykle zapewnia małe opory przepływu w pozycji pełnego otwarcia.
Choć konstrukcja zaworu kulowego wydaje się bardzo prosta, jego poprawny dobór wpływa na szczelność, trwałość i bezpieczeństwo pracy całego układu. Tego typu zawory spotyka się w instalacjach wodnych, grzewczych, przemysłowych oraz w wielu układach technicznych, gdzie potrzebne jest niezawodne odcięcie medium. Warto jednak pamiętać, że nie każdy zawór kulowy nadaje się do każdej cieczy, temperatury czy sposobu regulacji przepływu.
Co to jest zawór kulowy?
Zawór kulowy to zawór odcinający, w którym elementem zamykającym jest kula z wykonanym przelotowym otworem. Intuicyjnie można go porównać do prostego „kranu ćwierćobrotowego”: gdy otwór w kuli ustawi się zgodnie z kierunkiem przepływu, medium może swobodnie przepływać; gdy kula obróci się o 90°, przepływ zostaje odcięty.
W bardziej formalnym ujęciu zawór kulowy jest elementem armatury sterującej przepływem medium poprzez zmianę położenia obrotowego zamknięcia kulowego względem osi przewodu. Jego podstawową funkcją jest odcięcie przepływu, a nie precyzyjna regulacja ciśnienia czy natężenia przepływu. Zawór kulowy pracuje najczęściej w dwóch głównych pozycjach: całkowicie otwartej albo całkowicie zamkniętej.
Technicznie zawór kulowy ma znaczenie dlatego, że przy pełnym otwarciu zwykle powoduje niewielkie straty ciśnienia w porównaniu z wieloma innymi typami armatury odcinającej. Znajduje zastosowanie m.in. w instalacjach zimnej i ciepłej wody, centralnego ogrzewania, układach przemysłowych, obiegach technologicznych oraz w niektórych instalacjach z mediami chemicznymi, o ile materiał wykonania jest do tego przystosowany.
Budowa zaworu kulowego i zasada działania
Podstawą działania zaworu kulowego jest obrót kuli umieszczonej wewnątrz korpusu. W kuli wykonany jest kanał przelotowy. Gdy kanał pokrywa się z osią rurociągu, medium przepływa. Gdy kula zostanie obrócona, pełna powierzchnia kuli odcina drogę przepływu.
Najważniejsze elementy konstrukcyjne
- Korpus – obudowa zaworu, najczęściej metalowa, czasem z tworzyw lub materiałów specjalnych.
- Kula – element zamykający z otworem przelotowym.
- Trzpień – łączy kulę z dźwignią lub napędem i przenosi moment obrotowy.
- Uszczelnienia gniazdowe – zapewniają szczelność między kulą a korpusem.
- Uszczelnienie trzpienia – ogranicza wyciek medium na zewnątrz.
- Dźwignia lub rączka – służy do ręcznego sterowania zaworem.
Z punktu widzenia użytkownika obsługa jest prosta: obrót dźwigni o ćwierć obrotu, czyli o 90°, zmienia stan zaworu. To jedna z głównych zalet tego rozwiązania. W instalacjach, gdzie ważny jest szybki i czytelny sposób odcięcia medium, zawór kulowy sprawdza się bardzo dobrze.
Warto odróżnić zasadę działania od konkretnej konstrukcji. Niektóre zawory kulowe mają przelot pełny, inne przelot zredukowany. Niektóre są przeznaczone wyłącznie do pracy ręcznej, inne współpracują z siłownikami elektrycznymi lub pneumatycznymi. Dlatego dwa zawory kulowe o podobnym wyglądzie mogą znacząco różnić się możliwościami eksploatacyjnymi.
Jaką funkcję pełni zawór kulowy w instalacji?
Funkcją zaworu kulowego jest przede wszystkim kontrola stanu otwarcia przepływu, czyli szybkie odcięcie lub dopuszczenie medium. To ważne rozróżnienie: zawór kulowy nie jest z definicji zaworem przelewowym, redukcyjnym ani bezpieczeństwa. Nie służy więc standardowo do utrzymywania zadanego ciśnienia ani do automatycznego zabezpieczania układu przed jego wzrostem.
W praktyce zawór kulowy najczęściej wykonuje jedną z poniższych ról:
- odcina dopływ wody do fragmentu instalacji,
- umożliwia serwis urządzeń bez opróżniania całego układu,
- separuje obiegi technologiczne lub grzewcze,
- umożliwia awaryjne zamknięcie przepływu,
- współpracuje z automatyką jako armatura wykonawcza.
W instalacjach budynkowych zawory kulowe bardzo często montuje się przed filtrami, pompami, licznikami, grupami bezpieczeństwa, rozdzielaczami i urządzeniami grzewczymi. W przemyśle ich rola może być szersza, ale nadal podstawą jest odcięcie przepływu, a nie dokładna regulacja parametrów medium.
Rodzaje zaworów kulowych i najważniejsze różnice
Choć nazwa jest jedna, zawór kulowy występuje w wielu odmianach. Różnice mogą dotyczyć sposobu połączenia, budowy przelotu, materiału oraz przeznaczenia. To właśnie te cechy decydują, czy dany model nadaje się do wody użytkowej, instalacji grzewczej, sprężonego powietrza czy medium agresywnego chemicznie.
| Rodzaj / cecha | Co oznacza | Znaczenie praktyczne | Ważna uwaga |
|---|---|---|---|
| Pełnoprzelotowy | Średnica otworu w kuli jest zbliżona do średnicy przewodu | Mniejsze opory przepływu i mniejszy spadek ciśnienia | Nie każdy zawór kulowy ma pełny przelot |
| Z przelotem zredukowanym | Otwór w kuli jest mniejszy niż średnica rurociągu | Większe straty przepływu, ale często niższy koszt i mniejsze gabaryty | Może nie być optymalny tam, gdzie liczy się mały spadek ciśnienia |
| Gwiazdowy lub gwintowany | Połączenie z instalacją za pomocą gwintu | Popularny w instalacjach domowych i małych układach | Dobór gwintu i uszczelnienia musi odpowiadać systemowi |
| Kołnierzowy | Montaż między kołnierzami rurociągu | Stosowany częściej w większych średnicach i przemyśle | Wymaga prawidłowego doboru uszczelek i śrub |
| Ręczny | Sterowany dźwignią lub motylkiem | Prosty i szybki w obsłudze | Wymaga dostępu operatora |
| Z siłownikiem | Sterowany automatycznie | Umożliwia integrację z systemem sterowania | Wymaga zgodności napędu z momentem obrotowym zaworu |
Do ważnych kryteriów podziału należy też materiał wykonania. W zależności od środowiska pracy stosuje się mosiądz, stal nierdzewną, stal węglową, tworzywa i różne materiały uszczelnień. Sam fakt, że element jest „zaworem kulowym”, nie mówi jeszcze nic pewnego o jego odporności na temperaturę, korozję czy dane medium.
Zawór kulowy a przepływ i straty ciśnienia
W hydraulice trzeba odróżniać przepływ od ciśnienia. Zawór kulowy nie „tworzy” przepływu ani ciśnienia. Pomaga jedynie otworzyć lub zamknąć drogę medium, a jego konstrukcja wpływa na opory, jakie pojawiają się w instalacji.
Gdy zawór kulowy jest całkowicie otwarty, medium przepływa przez otwór kuli. Jeśli przelot jest pełny i geometria korzystna, straty ciśnienia są zwykle stosunkowo małe. Jeśli jednak zawór ma przelot zredukowany lub jest częściowo przymknięty, lokalne opory przepływu rosną.
W praktyce częściowe przymknięcie zaworu kulowego zwiększa prędkość medium w przewężeniu, powoduje wzrost strat miejscowych i może pogarszać warunki pracy uszczelnień. Z tego powodu zawór kulowy na ogół nie jest najlepszym wyborem do długotrwałej, precyzyjnej regulacji natężenia przepływu. Do takiej funkcji zwykle stosuje się zawory regulacyjne lub dławiące, zaprojektowane specjalnie do pracy pośredniej.
W instalacjach wodnych i grzewczych oznacza to tyle, że zawór kulowy najlepiej traktować jako element typu otwórz/zamknij. Może on chwilowo ograniczyć przepływ, ale eksploatacja w półotwarciu nie zawsze jest korzystna ani trwała.
Gdzie stosuje się zawór kulowy?
Zawór kulowy ma bardzo szerokie zastosowanie, ale zawsze należy patrzeć na warunki pracy konkretnego układu. Inne wymagania stawia instalacja zimnej wody, inne centralne ogrzewanie, a jeszcze inne przemysłowy układ medium agresywnego lub gorącego.
Typowe obszary zastosowań
- Instalacje wodne – odcięcie dopływu do baterii, urządzeń, pionów i rozgałęzień.
- Instalacje grzewcze – izolacja obiegów, pomp, filtrów i źródeł ciepła.
- Układy przemysłowe – szybkie odcinanie przepływu cieczy technologicznych i gazów.
- Instalacje sprężonego powietrza – odseparowanie sekcji instalacji.
- Automatyka procesowa – zawory z napędem elektrycznym lub pneumatycznym.
W układach hydraulicznych szeroko rozumianych zawór kulowy występuje przede wszystkim jako armatura odcinająca. W hydraulice siłowej nie zastępuje rozdzielacza, zaworu przelewowego czy redukcyjnego, bo te elementy mają inne funkcje: kierowanie przepływem, kontrolę ciśnienia albo ograniczanie przepływu.
Jak dobrać zawór kulowy i na co uważać?
Dobór zaworu kulowego nie powinien opierać się wyłącznie na średnicy przyłącza. Trzeba uwzględnić cały zestaw parametrów eksploatacyjnych i warunków pracy. To ważne, ponieważ niewłaściwie dobrany zawór może działać ciężko, przeciekać, szybko się zużywać albo powodować zbyt duże straty ciśnienia.
Najważniejsze kryteria doboru
- Rodzaj medium – woda, czynnik grzewczy, powietrze, olej, medium chemiczne.
- Temperatura pracy – wpływa na korpus, uszczelnienia i trwałość.
- Ciśnienie robocze – musi mieścić się w dopuszczalnym zakresie producenta.
- Potrzebny przepływ – wpływa na wybór średnicy i rodzaju przelotu.
- Sposób montażu – gwint, kołnierz, zacisk, lutowanie lub inne wykonanie.
- Materiał wykonania – istotny dla odporności korozyjnej i kompatybilności z medium.
- Sposób sterowania – ręczny albo z siłownikiem.
Jednym z częstych błędów jest utożsamianie zaworu kulowego z uniwersalnym zaworem regulacyjnym. Drugi błąd to zakup wyłącznie na podstawie średnicy nominalnej, bez sprawdzenia materiału uszczelnień i dopuszczalnych warunków pracy. Trzeci problem pojawia się wtedy, gdy zawór ma służyć do medium zanieczyszczonego cząstkami stałymi, które mogą przyspieszać zużycie powierzchni uszczelniających.
Podczas serwisu należy stosować procedury odłączenia energii i rozładowania ciśnienia zgodnie z instrukcją urządzenia lub instalacji. Nie wolno rozłączać elementów układu pod ciśnieniem ani sprawdzać nieszczelności dłonią. Dotyczy to zarówno instalacji wodnych, jak i bardziej wymagających układów technicznych.
Typowe problemy z zaworem kulowym
Objaw nie zawsze oznacza jedną konkretną awarię, ale pewne problemy powtarzają się częściej niż inne. Diagnostykę warto zaczynać od prostych obserwacji, bez pochopnego demontażu całej instalacji.
- Zawór ciężko się obraca – możliwe przyczyny to osady, korozja, zużycie, zbyt długi brak ruchu lub nieodpowiednie warunki pracy.
- Przeciek na trzpieniu – możliwe zużycie uszczelnienia trzpienia albo poluzowanie elementów dociskowych, jeśli konstrukcja to przewiduje.
- Nieszczelność przy zamknięciu – przyczyną mogą być zabrudzenia na powierzchni kuli, uszkodzenie gniazda lub niepełne domknięcie.
- Zbyt duży spadek przepływu – możliwy zbyt mały przelot, częściowe zamknięcie, zanieczyszczenie lub niewłaściwy dobór zaworu.
- Uszkodzenie dźwigni lub napędu – może wynikać z nadmiernego momentu potrzebnego do obrotu albo błędnej eksploatacji.
Weryfikacja zwykle obejmuje ocenę położenia zaworu, szczelności zewnętrznej, warunków pracy oraz zgodności typu zaworu z medium. Jeżeli instalacja pracuje pod ciśnieniem lub z gorącym medium, wszelkie prace należy wykonywać wyłącznie zgodnie z zasadami bezpieczeństwa i dokumentacją techniczną.
FAQ – najczęstsze pytania o zawór kulowy
Czy zawór kulowy służy do regulacji przepływu?
Zasadniczo zawór kulowy jest przeznaczony głównie do odcinania przepływu, czyli pracy w pozycjach całkowicie otwartej lub zamkniętej. Może chwilowo ograniczać przepływ, ale do długotrwałej i dokładnej regulacji lepiej stosować zawory regulacyjne lub dławiące.
Jak działa zawór kulowy?
Zawór kulowy działa dzięki obrotowi kuli z otworem przelotowym. Gdy otwór ustawi się w osi przewodu, medium przepływa; gdy kula obróci się o 90°, pełna powierzchnia kuli zamyka drogę przepływu.
Czym zawór kulowy różni się od zaworu zwrotnego?
Zawór kulowy jest elementem sterowanym ręcznie lub napędem i służy do odcięcia przepływu. Zawór zwrotny działa samoczynnie i ma zapobiegać cofaniu się medium, a nie ręcznie otwierać lub zamykać instalację.
Czy każdy zawór kulowy ma małe straty ciśnienia?
Nie zawsze. Małe straty ciśnienia dotyczą głównie zaworów kulowych z pełnym przelotem pracujących w pozycji całkowicie otwartej. Zawory z przelotem zredukowanym lub częściowo przymknięte mogą powodować wyraźnie większe opory przepływu.
Gdzie najczęściej montuje się zawór kulowy?
Zawór kulowy montuje się najczęściej tam, gdzie potrzebne jest szybkie odcięcie medium: przed urządzeniami, na odgałęzieniach, przy pompach, filtrach, licznikach oraz w obiegach grzewczych i wodnych.
Na co zwrócić uwagę przy zakupie zaworu kulowego?
Trzeba sprawdzić rodzaj medium, temperaturę, ciśnienie robocze, materiał korpusu i uszczelnień, typ połączenia oraz to, czy potrzebny jest pełny przelot. Sama średnica przyłącza nie wystarcza do prawidłowego doboru.
Dlaczego zawór kulowy może przeciekać po zamknięciu?
Możliwą przyczyną są zabrudzenia między kulą a gniazdem, zużycie uszczelnień, uszkodzenie powierzchni uszczelniających albo niepełne domknięcie. Taki objaw wymaga oceny konkretnego zaworu i warunków pracy.
Czy zawór kulowy nadaje się do każdej instalacji?
Nie. Choć zawór kulowy jest bardzo uniwersalny, musi być dopasowany do medium, temperatury, ciśnienia i sposobu pracy. Zawór przeznaczony do jednej instalacji nie musi nadawać się do innej, nawet jeśli wygląda podobnie.
