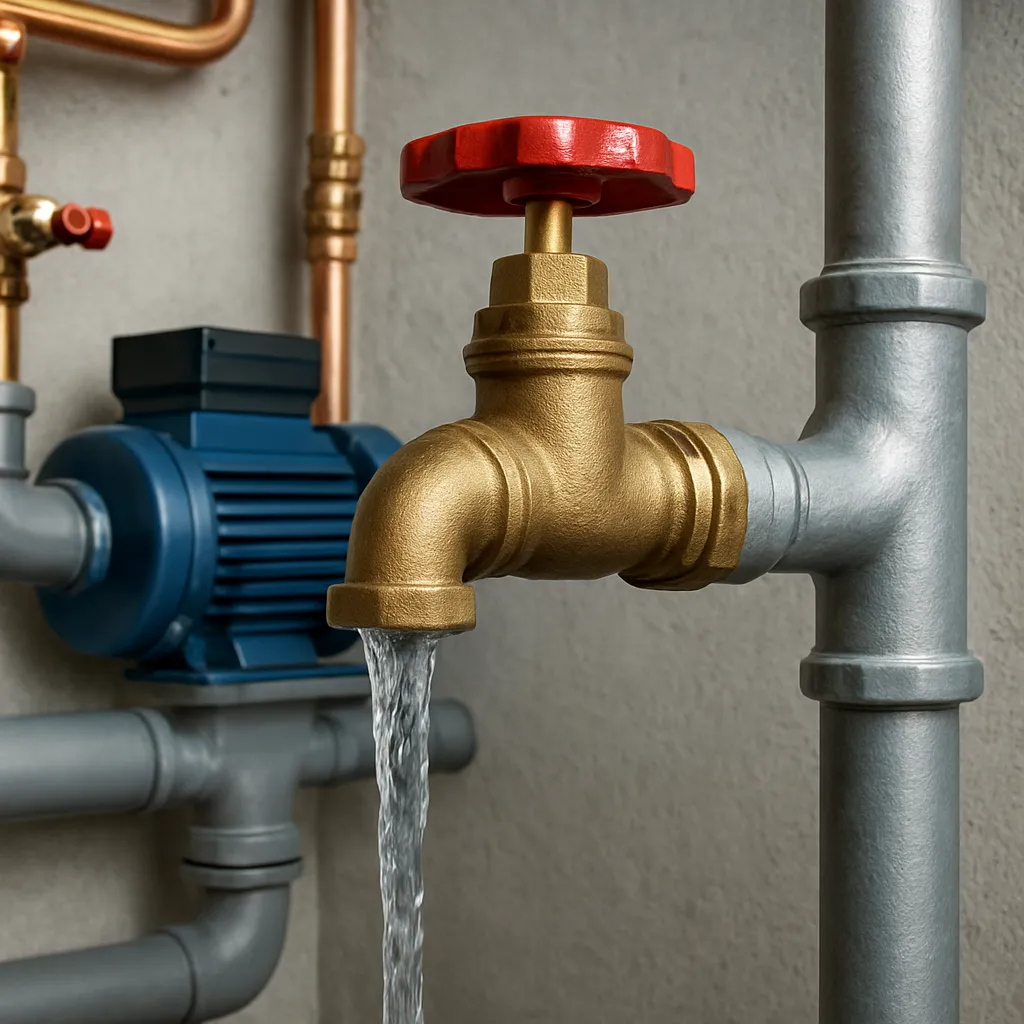

Zawór spustowy to element armatury, którego zadaniem jest kontrolowane opróżnianie instalacji, zbiornika, odcinka rurociągu albo urządzenia z cieczy. W praktyce ma duże znaczenie, ponieważ ułatwia serwis, zabezpiecza przed skutkami zamarzania wody, pozwala usunąć osady i pomaga bezpiecznie przygotować układ do naprawy lub przeglądu.
Choć nazwa brzmi prosto, zawór spustowy może występować w wielu odmianach i pełnić nieco inne funkcje zależnie od tego, czy pracuje w instalacji wodnej, grzewczej, sanitarnej czy w układzie hydraulicznym ze zbiornikiem. W każdym przypadku kluczowa jest jedna zasada: nie służy on do sterowania normalną pracą obiegu, lecz do czasowego odprowadzenia medium we właściwym miejscu i w kontrolowany sposób. Dzięki temu eksploatacja instalacji jest łatwiejsza, a ryzyko uszkodzeń i niekontrolowanego wycieku mniejsze.
Co to jest zawór spustowy?
Intuicyjnie zawór spustowy można opisać jako „kranik do opróżniania” fragmentu instalacji. Umieszcza się go tam, gdzie trzeba okresowo wypuścić wodę, roztwór roboczy lub inną ciecz ze zbiornika, kotła, filtra, odcinka przewodu albo najniższego punktu instalacji.
Bardziej formalnie zawór spustowy jest zaworem odcinająco-upustowym przeznaczonym do kontrolowanego odprowadzania medium z układu. Jego podstawową funkcją nie jest regulacja przepływu roboczego ani utrzymywanie ciśnienia, lecz umożliwienie spustu cieczy podczas opróżniania, płukania, odpowietrzania pośredniego, konserwacji albo zabezpieczenia instalacji na czas postoju.
Zasada działania jest prosta: po otwarciu zaworu powstaje droga przepływu z wnętrza układu do odpływu, naczynia, przewodu spustowego lub otoczenia technicznego, jeśli konstrukcja i procedura na to pozwalają. Ciecz wypływa wskutek różnicy ciśnień, działania grawitacji albo ciśnienia panującego w instalacji. W układzie otwartym spust może przebiegać samoistnie, a w układzie zamkniętym często zależy od jednoczesnego dopuszczenia powietrza lub otwarcia dodatkowego punktu odpowietrzającego.
Zawór spustowy stosuje się między innymi w instalacjach zimnej i ciepłej wody, centralnego ogrzewania, zasobnikach, filtrach, wymiennikach, zbiornikach buforowych oraz w niektórych urządzeniach przemysłowych. W hydraulice budynkowej najczęściej montuje się go w najniższych punktach obiegu, bo tam medium może zostać najskuteczniej usunięte.
Do czego służy zawór spustowy i gdzie się go stosuje?
Najważniejszą funkcją zaworu spustowego jest opróżnienie układu lub jego części. To pozornie oczywiste zadanie ma jednak wiele praktycznych zastosowań eksploatacyjnych.
- Spuszczanie wody z instalacji przed naprawą lub modernizacją.
- Opróżnianie obiegu grzewczego na czas wymiany grzejnika, pompy lub armatury.
- Usuwanie medium ze zbiornika w celu czyszczenia wnętrza.
- Płukanie osadów z najniższych punktów instalacji.
- Zabezpieczenie przewodów i urządzeń przed zamarzaniem w okresie postoju.
- Odwodnienie części układu po próbach szczelności lub przeglądzie.
W instalacji centralnego ogrzewania zawór spustowy bywa montowany przy kotle, rozdzielaczu, grupie bezpieczeństwa albo na przewodzie powrotnym w dolnej części systemu. W instalacji wodnej występuje np. przy zasobniku ciepłej wody, filtrze, hydroforze czy odcinku zewnętrznym narażonym na mróz. W urządzeniach technologicznych spotyka się go także jako element serwisowy zbiorników i komór roboczych.
Warto odróżnić zawór spustowy od armatury używanej na co dzień do włączania i wyłączania przepływu użytkowego. Zawór spustowy zwykle pracuje sporadycznie, ale kiedy jest potrzebny, jego brak szybko komplikuje obsługę i wydłuża serwis.
Budowa i zasada działania zaworu spustowego
Konstrukcja zależy od rodzaju instalacji i medium, ale większość zaworów spustowych składa się z korpusu, elementu zamykającego, uszczelnienia oraz sposobu sterowania, na przykład pokrętła, dźwigni, klucza lub króćca do podłączenia węża. Korpus tworzy przejście dla cieczy, a element zamykający otwiera albo zamyka drogę spustu.
W praktyce zawór może bazować na różnych rozwiązaniach konstrukcyjnych. Często jest to mały zawór kulowy, zawór grzybkowy albo kurek spustowy z końcówką do węża. Z punktu widzenia użytkownika najważniejsze jest nie tyle nazewnictwo mechanizmu wewnętrznego, ile to, czy zawór:
- zapewnia szczelne zamknięcie,
- umożliwia wygodne i kontrolowane odprowadzenie cieczy,
- jest odporny na medium i warunki pracy,
- może być obsłużony bez demontażu innych elementów.
Po otwarciu zaworu ciecz zaczyna wypływać, ale rzeczywista szybkość spustu zależy od kilku czynników: poziomu cieczy, różnicy ciśnień, średnicy przelotu, oporów przepływu oraz obecności powietrza w układzie. To ważne, bo sam fakt otwarcia zaworu nie gwarantuje szybkiego opróżnienia. Jeśli instalacja jest szczelnie zamknięta od góry, może powstać efekt podciśnienia utrudniający odpływ.
W układach zanieczyszczonych osadami lub szlamem zawór spustowy powinien być tak dobrany i umieszczony, aby nie zatykał się łatwo. Dlatego miejsce montażu oraz dostęp serwisowy są równie ważne jak sam typ armatury.
Rodzaje zaworów spustowych i różnice między nimi
Pod nazwą „zawór spustowy” kryje się kilka odmian armatury. Różnią się konstrukcją, sposobem obsługi i przeznaczeniem.
| Rodzaj zaworu spustowego | Typowe zastosowanie | Zasada działania | Ważna uwaga praktyczna |
|---|---|---|---|
| Zawór kulowy spustowy | Instalacje wodne i grzewcze, punkty serwisowe | Obrót kuli z otworem otwiera lub zamyka przepływ | Zapewnia szybkie otwarcie, ale nie służy do precyzyjnej regulacji |
| Kurek spustowy z króćcem | Opróżnianie przez wąż do odpływu lub naczynia | Po otwarciu medium wypływa przez króciec przyłączeniowy | Ułatwia czysty spust bez zalewania pomieszczenia |
| Zawór grzybkowy spustowy | Mniejsze punkty spustowe, armatura pomocnicza | Element zamykający doszczelnia gniazdo ruchem osiowym | Może pozwalać na łagodniejsze otwieranie niż prosty zawór kulowy |
| Zawór spustowy zintegrowany z filtrem lub urządzeniem | Filtry, zasobniki, kotły, zbiorniki | Stanowi część konstrukcji urządzenia i umożliwia spust lokalny | Trzeba uwzględnić instrukcję producenta danego urządzenia |
Nie każdy zawór z możliwością upustu jest typowym zaworem spustowym. Na przykład zawór bezpieczeństwa odprowadza medium przy przekroczeniu dopuszczalnego ciśnienia, a nie podczas planowego opróżniania. Z kolei zawór odpowietrzający usuwa powietrze, a nie służy głównie do spuszczania cieczy. To istotne rozróżnienie, bo błędne nazwanie funkcji armatury prowadzi później do nieporozumień przy doborze i serwisie.
Jak prawidłowo dobrać i zamontować zawór spustowy?
Dobór zaworu spustowego powinien wynikać z rodzaju instalacji, medium oraz sposobu użytkowania. Nie wystarczy, że „będzie pasował gwintem”. Ten element ma działać niezawodnie, szczelnie i bezpiecznie przez długi czas.
Najważniejsze kryteria doboru
- Rodzaj medium – woda zimna, ciepła, czynnik grzewczy, ciecz technologiczna.
- Zakres temperatury pracy – szczególnie ważny w instalacjach grzewczych.
- Dopuszczalne ciśnienie robocze – musi odpowiadać parametrom układu i danym producenta.
- Materiał korpusu i uszczelnień – powinien być zgodny z medium i warunkami pracy.
- Sposób odprowadzenia cieczy – swobodny wypływ lub spust przez wąż.
- Dostęp do obsługi – zawór musi być osiągalny bez demontażu połowy instalacji.
Miejsce montażu
Zawór spustowy najczęściej montuje się w najniższym punkcie instalacji albo bezpośrednio pod urządzeniem, które ma być opróżniane. Taka lokalizacja zwiększa skuteczność odwodnienia i ogranicza pozostawanie cieczy w przewodach. Jeżeli układ ma skomplikowaną geometrię, jeden zawór spustowy może nie wystarczyć i potrzebne są dodatkowe punkty spustowe.
Ważne jest też, aby przewidzieć sposób odbioru wypływającego medium. Sam zawór nie rozwiązuje problemu, jeśli po jego otwarciu ciecz zalewa pomieszczenie. Dlatego często stosuje się króćce do podłączenia węża lub lokalizuje zawór tam, gdzie można bezpiecznie podstawić pojemnik.
Przy montażu i serwisie należy postępować zgodnie z instrukcją producenta instalacji lub urządzenia. W układach ciśnieniowych konieczne jest uprzednie odłączenie źródła energii i rozładowanie ciśnienia zgodnie z procedurą. Nie wolno rozłączać elementów ani próbować usuwać armatury, gdy układ pozostaje pod ciśnieniem.
Najczęstsze problemy z zaworem spustowym
Awaria zaworu spustowego zwykle nie zatrzymuje codziennej pracy instalacji od razu, ale potrafi bardzo utrudnić serwis. Typowe objawy warto analizować ostrożnie, bo jeden symptom może mieć kilka przyczyn.
| Objaw | Możliwa przyczyna | Jak to zweryfikować |
|---|---|---|
| Zawór spustowy przecieka po zamknięciu | Zużyte uszczelnienie, zabrudzenie gniazda, uszkodzenie elementu zamykającego | Ocena szczelności po odciążeniu układu i oględziny zgodnie z procedurą serwisową |
| Bardzo wolny spust cieczy | Mały przelot, osad w zaworze, brak dopływu powietrza do opróżnianej części instalacji | Sprawdzenie drożności oraz warunków odpowietrzenia układu |
| Nie można otworzyć zaworu | Zapieczenie, korozja, osad, uszkodzenie mechaniczne | Kontrola stanu armatury po bezpiecznym wyłączeniu instalacji |
| Wokół zaworu pojawia się wyciek | Nieszczelność połączenia gwintowego, uszkodzenie korpusu, niewłaściwy montaż | Lokalizacja miejsca przecieku i kontrola połączeń przez uprawnioną osobę |
Do częstych błędów należy też mylenie problemu zaworu z problemem całej instalacji. Jeśli po otwarciu zaworu spustowego woda nie wypływa, przyczyną może być nie sam zawór, ale uwięzienie cieczy w przewodzie, zator osadów albo brak możliwości zasysania powietrza do opróżnianej części układu.
Zawór spustowy a inne zawory – czego nie mylić?
W praktyce technicznej nazwy armatury bywają używane potocznie, ale ich funkcje są różne. Zawór spustowy nie jest tym samym co zawór odcinający, bezpieczeństwa czy odpowietrzający.
- Zawór spustowy – służy do opróżniania układu lub jego fragmentu.
- Zawór odcinający – służy do zatrzymania przepływu w normalnej eksploatacji.
- Zawór bezpieczeństwa – otwiera się samoczynnie przy nadmiernym ciśnieniu, aby chronić instalację.
- Zawór zwrotny – zapobiega przepływowi w kierunku przeciwnym.
- Zawór odpowietrzający – usuwa powietrze z instalacji, a nie służy głównie do odwadniania.
To rozróżnienie jest ważne także z punktu widzenia projektowania. Zawór spustowy kontroluje możliwość czasowego odprowadzenia medium, a nie kierunek przepływu roboczego, nie poziom ciśnienia i nie zabezpieczenie przed przekroczeniem parametrów granicznych. Dlatego nie powinno się zamiennie przypisywać mu funkcji innych zaworów.
FAQ – najczęstsze pytania o zawór spustowy
Co to jest zawór spustowy?
Zawór spustowy to armatura przeznaczona do kontrolowanego spuszczania cieczy z instalacji, zbiornika lub urządzenia. Stosuje się go głównie podczas serwisu, płukania, opróżniania i zabezpieczania układu przed postojem lub zamarzaniem.
Gdzie montuje się zawór spustowy?
Zwykle montuje się go w najniższym punkcie instalacji albo bezpośrednio przy urządzeniu, które ma być opróżniane. Dokładne miejsce zależy od geometrii instalacji i sposobu odprowadzenia medium.
Czy zawór spustowy służy do regulacji przepływu?
Nie, podstawową funkcją zaworu spustowego nie jest regulacja przepływu roboczego. To element serwisowy lub eksploatacyjny przeznaczony do okresowego upustu cieczy.
Czym różni się zawór spustowy od zaworu bezpieczeństwa?
Zawór spustowy otwiera się celowo, gdy trzeba opróżnić instalację. Zawór bezpieczeństwa działa ochronnie i otwiera się samoczynnie przy przekroczeniu dopuszczalnego ciśnienia w układzie.
Dlaczego po otwarciu zaworu spustowego woda wypływa bardzo wolno?
Przyczyną może być mały przelot zaworu, zanieczyszczenie osadami, niekorzystne położenie punktu spustu albo brak dopływu powietrza do opróżnianej części instalacji. Sam objaw nie wskazuje jednoznacznie jednej awarii.
Czy każdy przeciek przy zaworze spustowym oznacza konieczność wymiany?
Nie zawsze. Źródłem wycieku może być uszczelnienie, połączenie gwintowe, zabrudzenie gniazda albo uszkodzenie samego korpusu. O potrzebie naprawy lub wymiany decyduje stan techniczny konkretnego zaworu spustowego.
Jak dobrać zawór spustowy do instalacji grzewczej?
Trzeba uwzględnić rodzaj czynnika, temperaturę pracy, dopuszczalne ciśnienie, materiał wykonania, sposób montażu oraz wymagania producenta urządzenia lub instalacji. Nie należy dobierać zaworu wyłącznie na podstawie średnicy przyłącza.
Czy zawór spustowy może być elementem urządzenia, a nie osobną armaturą?
Tak. W wielu kotłach, filtrach, zasobnikach i zbiornikach zawór spustowy jest zintegrowany z konstrukcją urządzenia. W takim przypadku sposób użycia i serwisu powinien być zgodny z dokumentacją producenta.
