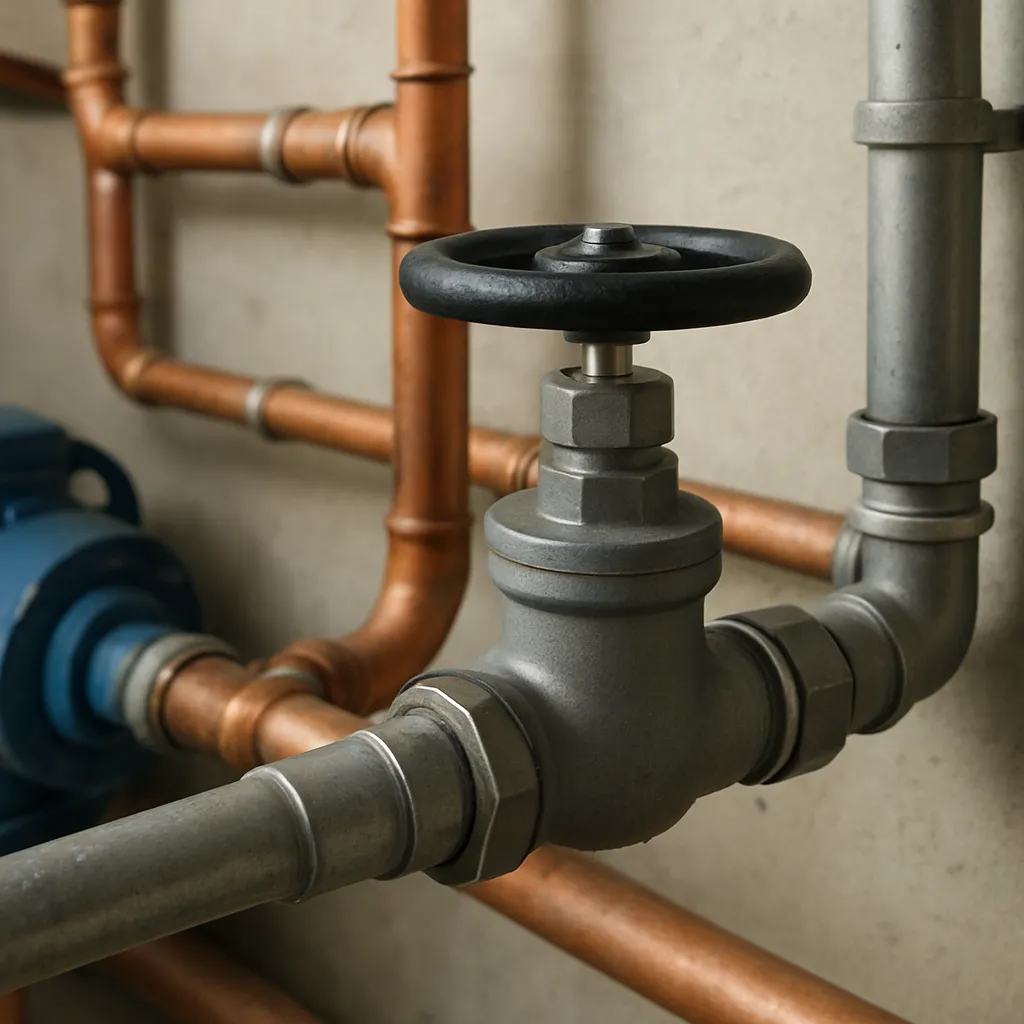

Zawór regulacyjny to element armatury lub układu hydraulicznego, którego zadaniem jest kontrolowanie przepływu, ciśnienia albo obu tych wielkości jednocześnie w taki sposób, aby instalacja pracowała stabilnie i zgodnie z założeniami. W praktyce zawór regulacyjny decyduje o tym, ile medium przepłynie przez dany odcinek, z jaką szybkością zadziała odbiornik i czy układ nie będzie pracował zbyt gwałtownie lub nieekonomicznie.
Choć nazwa brzmi ogólnie, zawór regulacyjny może występować zarówno w hydraulice siłowej, jak i w instalacjach wodnych czy grzewczych. W każdej z tych dziedzin pełni podobną funkcję: nie tylko otwiera lub zamyka przepływ, ale pozwala nim świadomie sterować. To właśnie od poprawnego doboru i nastawy tego elementu często zależą dokładność działania, bezpieczeństwo oraz trwałość całego układu.
Co to jest zawór regulacyjny?
Najprościej mówiąc, zawór regulacyjny to zawór, który nie działa wyłącznie w trybie „otwarte–zamknięte”, lecz umożliwia ustawienie pośredniego stopnia otwarcia. Dzięki temu można wpływać na ilość medium przepływającego przez przewód albo na warunki pracy dalszej części instalacji.
W sensie technicznym zawór regulacyjny jest elementem sterującym parametrami przepływu cieczy w układzie. W zależności od konstrukcji może regulować:
- natężenie przepływu, czyli objętość medium przepływającą w jednostce czasu,
- ciśnienie, czyli nacisk wywierany przez ciecz na jednostkę powierzchni,
- rozdział przepływu między gałęziami instalacji,
- stabilność pracy odbiornika, na przykład siłownika lub wymiennika ciepła.
Zasada działania zależy od typu zaworu, ale zwykle opiera się na zmianie pola przekroju przepływu. Gdy przekrój zostaje zmniejszony, rośnie opór przepływu i zmienia się wydatek medium. W hydraulice siłowej może to wpływać na prędkość ruchu siłownika, a w instalacji grzewczej na ilość czynnika dopływającego do grzejnika lub obiegu.
Zawory regulacyjne stosuje się między innymi w układach z pompą, przewodami, rozdzielaczami, siłownikami i silnikami hydraulicznymi, a także w instalacjach centralnego ogrzewania, ciepłej wody użytkowej oraz układach technologicznych.
Jak działa zawór regulacyjny?
Intuicyjnie można porównać zawór regulacyjny do kranu, który nie tylko odcina wodę, ale pozwala też ustawić strumień na określonym poziomie. Różnica polega na tym, że w technice wymagana jest większa dokładność, powtarzalność i odporność na zmienne warunki pracy.
Formalnie zawór regulacyjny zmienia warunki przepływu przez ruch elementu zamykająco-regulacyjnego, takiego jak grzybek, suwak, iglica, kula lub tarcza. Zmiana położenia tego elementu powoduje zmianę przekroju czynnego, a więc również zmianę spadku ciśnienia na zaworze i wielkości przepływu.
W praktyce trzeba rozróżniać dwie rzeczy:
- ciśnienie – parametr związany z energią medium i oporem układu,
- przepływ – ilość cieczy przemieszczającej się w czasie.
Wyższe ciśnienie nie oznacza automatycznie większego przepływu. Ostateczny przepływ zależy od całego układu: pompy, oporów przewodów, lepkości medium, położenia zaworu i charakterystyki odbiornika.
W uproszczeniu zawór regulacyjny może działać na kilka sposobów:
- ręcznie – przez pokrętło, śrubę regulacyjną lub dźwignię,
- automatycznie – przez siłownik elektryczny, pneumatyczny lub hydrauliczny,
- samoczynnie – gdy reaguje na ciśnienie, różnicę ciśnień lub przepływ.
W układzie hydraulicznym zawór regulacyjny najczęściej znajduje się pomiędzy pompą a odbiornikiem albo na powrocie medium. W uproszczonym schemacie może to wyglądać tak: zbiornik → pompa → zawór regulacyjny → odbiornik → powrót do zbiornika. Trzeba jednak pamiętać, że jest to tylko przykład, bo rzeczywiste układy bywają znacznie bardziej złożone.
Rodzaje zaworów regulacyjnych i ich funkcje
Określenie „zawór regulacyjny” obejmuje kilka grup elementów. Nie każdy z nich steruje tym samym parametrem, dlatego ważne jest rozróżnienie funkcji.
Zawory regulujące przepływ
Służą do zmiany natężenia przepływu medium. W hydraulice siłowej często są to zawory dławiące lub zawory regulacji przepływu, które wpływają na prędkość siłownika albo silnika hydraulicznego. Im mniejszy przepływ dopływa do odbiornika, tym zwykle wolniejszy jest jego ruch.
Zawory regulujące ciśnienie
Ta grupa obejmuje między innymi zawory redukcyjne i niektóre zawory przelewowe o funkcji nastawczej. Ich celem nie jest bezpośrednie sterowanie kierunkiem ruchu, lecz utrzymywanie określonego poziomu ciśnienia w części układu. To istotne na przykład wtedy, gdy jeden obwód wymaga niższego ciśnienia niż reszta instalacji.
Zawory regulacyjno-równoważące
Spotykane są szczególnie w instalacjach grzewczych i wodnych. Umożliwiają ustawienie przepływu w poszczególnych gałęziach, tak aby każda część instalacji otrzymywała właściwą ilość czynnika. To ważne dla równoważenia hydraulicznego.
Zawory z automatyką
W nowocześniejszych układach zawór regulacyjny może współpracować z czujnikami i sterownikiem. Wtedy pozycja zaworu jest zmieniana automatycznie w odpowiedzi na temperaturę, ciśnienie, różnicę ciśnień lub zapotrzebowanie procesu.
| Typ zaworu | Co reguluje | Typowe zastosowanie | Ważna uwaga |
|---|---|---|---|
| Zawór dławiący | Przepływ | Sterowanie prędkością siłownika lub silnika hydraulicznego | Zmniejszenie przekroju powoduje wzrost strat ciśnienia |
| Zawór redukcyjny | Ciśnienie | Ochrona części układu wymagającej niższego ciśnienia | Nie służy do sterowania kierunkiem przepływu |
| Zawór równoważący | Przepływ w gałęzi instalacji | Instalacje grzewcze i chłodnicze | Pomaga rozdzielić czynnik zgodnie z projektem |
| Zawór regulacyjny z siłownikiem | Przepływ lub ciśnienie, zależnie od konstrukcji | Automatyka procesowa, instalacje HVAC, układy przemysłowe | Wymaga poprawnego doboru do sygnału sterującego i medium |
Gdzie stosuje się zawór regulacyjny?
Zawór regulacyjny ma bardzo szerokie zastosowanie, ale jego rola zależy od rodzaju instalacji.
Hydraulika siłowa
W układach hydrostatycznych zawór regulacyjny może sterować przepływem oleju hydraulicznego do siłownika lub silnika hydraulicznego. Dzięki temu wpływa na prędkość ruchu, płynność pracy oraz zachowanie maszyny pod obciążeniem. W takich systemach trzeba pamiętać, że olej hydrauliczny nie tylko przenosi energię, ale też smaruje i chłodzi elementy.
Przykładowe zastosowania to:
- regulacja prędkości wysuwu siłownika,
- ograniczenie gwałtownych ruchów roboczych,
- podział przepływu między sekcjami układu,
- utrzymanie wymaganego ciśnienia w wybranym obwodzie.
Instalacje wodne i technologiczne
W instalacjach z wodą zawór regulacyjny służy najczęściej do ustawiania przepływu w określonym odcinku, stabilizacji warunków pracy albo zapewnienia odpowiedniego zasilania różnych odbiorników. Może też ograniczać nadmierny przepływ, który powodowałby hałas, zużycie armatury lub niepotrzebne straty energii.
Instalacje grzewcze
W centralnym ogrzewaniu zawór regulacyjny jest ważny dla równoważenia hydraulicznego. Pompa obiegowa tłoczy czynnik grzewczy, ale to opory poszczególnych gałęzi i nastawy zaworów decydują, jak rozłoży się przepływ. Bez regulacji jedne obiegi mogą być niedogrzane, a inne nadmiernie zasilane.
Najważniejsze parametry i zasady doboru
Dobór zaworu regulacyjnego nie powinien opierać się wyłącznie na średnicy przyłącza. Dwa zawory o podobnych wymiarach mogą zachowywać się zupełnie inaczej przy tym samym medium i tym samym przepływie.
Przy doborze bierze się pod uwagę przede wszystkim:
- rodzaj medium – na przykład olej hydrauliczny, woda, mieszanina wody i glikolu,
- wymagany zakres przepływu,
- ciśnienie robocze i różnicę ciśnień na zaworze,
- temperaturę pracy,
- sposób sterowania – ręczny lub automatyczny,
- wymaganą dokładność regulacji,
- dopuszczalne straty ciśnienia w układzie.
Warto pamiętać, że każdy zawór regulacyjny wprowadza do instalacji pewien opór. Oznacza to stratę ciśnienia, która może być celowa i potrzebna, ale nie może być analizowana w oderwaniu od całego układu. Nadmierne dławienie przepływu może prowadzić do grzania medium, spadku sprawności i niestabilnej pracy.
| Parametr | Co oznacza | Znaczenie praktyczne |
|---|---|---|
| Przepływ | Objętość medium przepływająca w czasie | Wpływa na wydajność odbiornika i dynamikę układu |
| Ciśnienie robocze | Zakres ciśnienia, w którym zawór ma pracować | Musi być zgodne z rzeczywistymi warunkami instalacji i danymi producenta |
| Różnica ciśnień | Spadek ciśnienia pomiędzy wejściem i wyjściem zaworu | Decyduje o zdolności regulacji i stratach energii |
| Charakterystyka regulacji | Zależność między położeniem elementu regulacyjnego a zmianą przepływu | Wpływa na precyzję sterowania i stabilność procesu |
| Materiał wykonania | Tworzywo lub metal, z którego wykonano korpus i elementy uszczelniające | Musi być odporny na medium, temperaturę i warunki eksploatacji |
Najczęstsze błędy, usterki i problemy eksploatacyjne
Zawór regulacyjny bywa traktowany jako prosty element, ale w praktyce jest bardzo wrażliwy na warunki pracy i błędy doborowe. Objawy nie zawsze wskazują jedną konkretną przyczynę, dlatego diagnostyka powinna uwzględniać cały układ.
Typowe objawy
- niestabilny przepływ,
- szarpanie ruchu siłownika,
- trudność w uzyskaniu zadanej nastawy,
- hałas w zaworze lub przewodach,
- nadmierne nagrzewanie medium,
- przecieki wewnętrzne lub zewnętrzne.
Możliwe przyczyny
- zanieczyszczenie medium i osady na elementach regulacyjnych,
- zużycie uszczelnień lub powierzchni współpracujących,
- nieprawidłowy dobór do zakresu przepływu albo ciśnienia,
- zbyt duża różnica ciśnień na zaworze,
- błędna nastawa regulacyjna,
- zapowietrzenie instalacji wodnej lub grzewczej,
- problemy z pompą lub innym elementem układu.
Weryfikacja problemu
Weryfikacja powinna polegać na pomiarze parametrów pracy, porównaniu ich z dokumentacją urządzenia i ocenie stanu medium. Sam objaw, na przykład hałas albo zbyt wolny ruch siłownika, nie oznacza od razu uszkodzenia zaworu. Przyczyną może być również filtracja, pompa, przewody lub nieprawidłowa konfiguracja całego obiegu.
W czasie serwisu należy przestrzegać zasad bezpieczeństwa. Układy hydrauliczne mogą pracować pod wysokim ciśnieniem, dlatego przed demontażem trzeba odłączyć źródła energii i rozładować ciśnienie zgodnie z instrukcją producenta urządzenia. Nie wolno sprawdzać przecieków dłonią ani rozłączać przewodów pod ciśnieniem.
Zawór regulacyjny a inne zawory – najważniejsze różnice
Jednym z częstych błędów jest nazywanie zaworem regulacyjnym każdego zaworu występującego w instalacji. Tymczasem poszczególne zawory mają różne zadania.
- Zawór regulacyjny – służy do świadomego sterowania przepływem, ciśnieniem lub rozdziałem medium.
- Zawór odcinający – przede wszystkim otwiera lub zamyka przepływ, zwykle bez precyzyjnej regulacji.
- Zawór zwrotny – pozwala na przepływ w jednym kierunku i blokuje cofanie medium.
- Zawór przelewowy – ogranicza maksymalne ciśnienie przez odprowadzenie medium po przekroczeniu nastawy.
- Zawór redukcyjny – utrzymuje niższe ciśnienie za zaworem niż przed zaworem.
- Rozdzielacz – kieruje przepływ do odpowiednich dróg, ale nie musi pełnić funkcji precyzyjnej regulacji.
To rozróżnienie ma znaczenie praktyczne. Nie każdy zawór, który wpływa na układ, nadaje się do dokładnego ustawiania przepływu. Użycie niewłaściwego typu może powodować hałas, niestabilność pracy albo przyspieszone zużycie.
FAQ – najczęstsze pytania o zawór regulacyjny
Do czego służy zawór regulacyjny?
Zawór regulacyjny służy do kontrolowania parametrów pracy instalacji, najczęściej przepływu lub ciśnienia medium. Pozwala ustawić warunki pracy odbiornika albo całego obiegu w sposób bardziej precyzyjny niż zwykły zawór odcinający.
Czy zawór regulacyjny zmniejsza ciśnienie?
Może, ale nie zawsze jest to jego główna funkcja. Każdy zawór wprowadzający opór powoduje pewien spadek ciśnienia, natomiast tylko wybrane konstrukcje, takie jak zawory redukcyjne, są przeznaczone do utrzymywania określonego ciśnienia po stronie wyjściowej.
Czym różni się zawór regulacyjny od zaworu dławiącego?
Zawór dławiący jest jednym z rodzajów zaworów regulacyjnych i służy głównie do ograniczania przepływu poprzez zmianę przekroju przepływu. Określenie „zawór regulacyjny” jest szersze i może obejmować także rozwiązania regulujące ciśnienie lub pracujące automatycznie.
Gdzie montuje się zawór regulacyjny w układzie hydraulicznym?
Zależy to od funkcji zaworu i konstrukcji układu. Może być zamontowany na zasilaniu, na powrocie, w obejściu lub w konkretnej gałęzi obwodu. O miejscu montażu decydują wymagany sposób regulacji, kierunek przepływu oraz warunki pracy odbiornika.
Dlaczego zawór regulacyjny powoduje straty ciśnienia?
Bo regulacja przepływu polega zwykle na wprowadzeniu kontrolowanego oporu. Gdy medium przepływa przez zwężony przekrój lub bardziej złożoną drogę wewnętrzną, część energii jest tracona na pokonanie oporów przepływu.
Czy zawór regulacyjny nadaje się do całkowitego odcinania przepływu?
Nie zawsze. Niektóre zawory regulacyjne mogą pełnić także funkcję odcinającą, ale nie jest to regułą. Trzeba sprawdzić dokumentację konkretnego modelu, bo część konstrukcji jest przeznaczona przede wszystkim do pracy w określonym zakresie pośrednich nastaw.
Skąd wiadomo, że zawór regulacyjny jest źle dobrany?
Objawami mogą być trudność w stabilnym ustawieniu przepływu, hałas, nadmierne nagrzewanie medium, zbyt mała dokładność regulacji lub nieprawidłowa praca odbiornika. Ostateczna diagnoza wymaga jednak sprawdzenia całego układu, a nie tylko samego zaworu.
Czy zawór regulacyjny wymaga konserwacji?
Tak, zwłaszcza w układach narażonych na zanieczyszczenia, duże wahania ciśnienia albo intensywną eksploatację. Zakres obsługi zależy od konstrukcji i zaleceń producenta, ale zwykle obejmuje kontrolę szczelności, czystości medium, poprawności działania i stanu uszczelnień.
