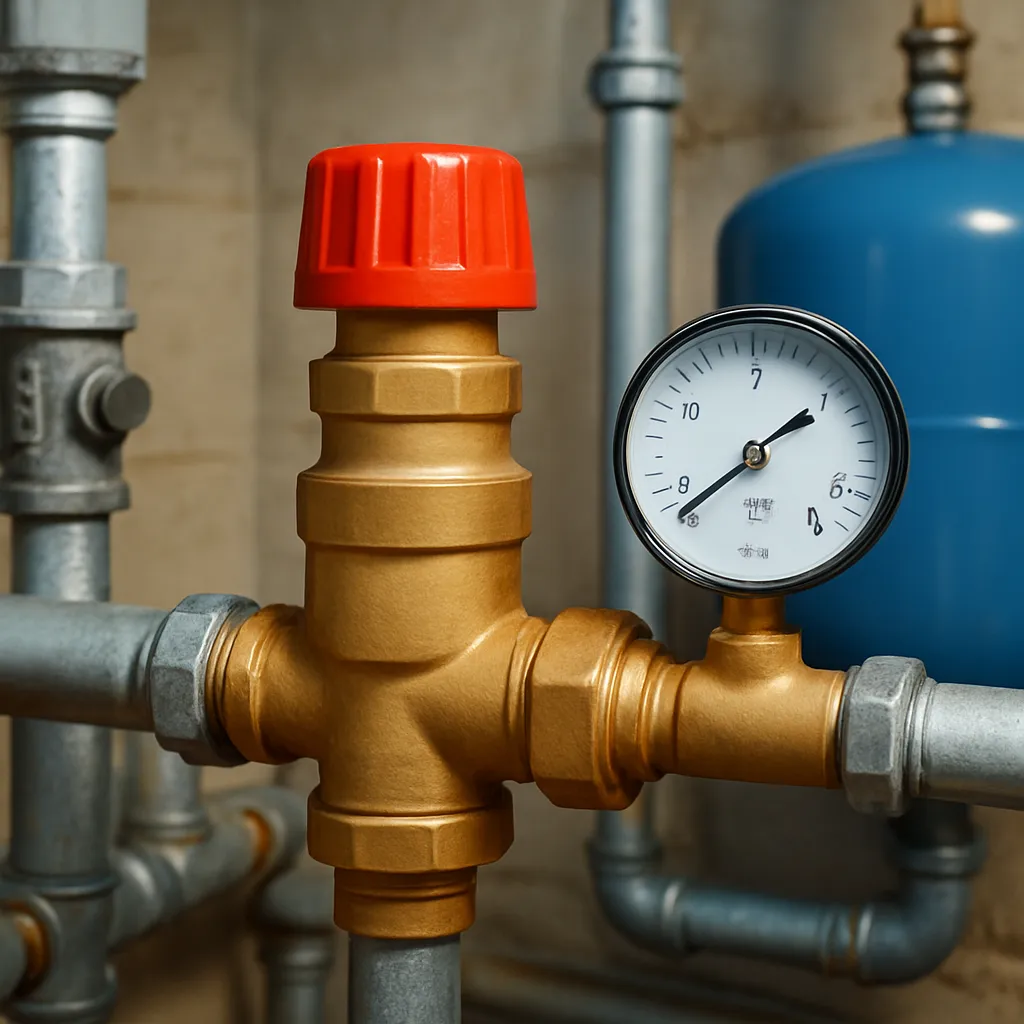

Zawór regulacji ciśnienia

Zawór regulacji ciśnienia to element układu hydraulicznego, którego zadaniem jest utrzymywanie, ograniczanie albo korygowanie poziomu ciśnienia w określonej części instalacji. W praktyce decyduje on o tym, czy układ pracuje stabilnie, bezpiecznie i zgodnie z wymaganiami siłownika, silnika hydraulicznego, pompy lub odbiornika w instalacji wodnej czy grzewczej.

Najprościej mówiąc, taki zawór „pilnuje”, aby ciśnienie nie było zbyt wysokie albo aby w danym obwodzie miało ustaloną wartość. Bardziej formalnie jest to grupa zaworów sterujących ciśnieniem medium, które reagują na zmianę nacisku cieczy lub gazu i odpowiednio zmieniają swoje położenie robocze. Zawory regulacji ciśnienia występują zarówno w hydraulice siłowej, jak i w wielu instalacjach technicznych, choć ich budowa i funkcja zależą od konkretnego zastosowania.

Co to jest zawór regulacji ciśnienia?

Zawór regulacji ciśnienia to zawór, który steruje ciśnieniem medium w układzie. Intuicyjnie można go porównać do strażnika, który obserwuje warunki pracy instalacji i reaguje wtedy, gdy ciśnienie przekracza dopuszczalny poziom albo gdy trzeba utrzymać określoną wartość w danej gałęzi obiegu.

Od strony technicznej jest to element armatury lub hydrauliki siłowej, który wykorzystuje równowagę sił działających na grzybek, suwak, tłoczek albo membranę. Jedna z tych sił wynika z ciśnienia medium, a druga zwykle z działania sprężyny, ciśnienia sterującego lub innego mechanizmu nastawczego. Gdy warunki przekroczą próg nastawy, zawór zmienia położenie i otwiera, przymyka albo odprowadza część przepływu.

Znaczenie techniczne zaworu regulacji ciśnienia jest bardzo duże. Pozwala on:

• chronić układ przed nadmiernym wzrostem ciśnienia,
• utrzymywać zadane warunki pracy odbiornika,
• dzielić układ na strefy o różnych poziomach ciśnienia,
• stabilizować pracę maszyny lub instalacji,
• ograniczać skutki przeciążeń i skoków ciśnienia.

Takie zawory stosuje się m.in. w układach z pompą, rozdzielaczem i siłownikiem, w prasach hydraulicznych, maszynach roboczych, obwodach smarowania, instalacjach wodnych oraz układach grzewczych.

Jak działa zawór regulacji ciśnienia?

Zasada działania zależy od typu zaworu, ale wspólny mechanizm jest prosty: ciśnienie medium działa na element ruchomy zaworu, a zawór reaguje po przekroczeniu określonej wartości nastawy. Nie oznacza to jednak, że każdy taki zawór robi to samo. Jeden może odprowadzać nadmiar medium do zbiornika, inny utrzymywać niższe ciśnienie za zaworem, a jeszcze inny jedynie blokować przepływ do chwili osiągnięcia ustalonego poziomu.

W hydraulice siłowej ciśnienie jest definiowane jako siła działająca na jednostkę powierzchni. Jednostką w układzie SI jest paskal (Pa), lecz w praktyce hydraulicznej często stosuje się również bar. Ciśnienie nie jest tym samym co przepływ. Można mieć wysokie ciśnienie przy małym natężeniu przepływu i odwrotnie, dlatego zawór regulacji ciśnienia nie zastępuje zaworu sterującego wydatkiem.

Najczęściej spotykane rozwiązanie obejmuje sprężynę nastawczą i element roboczy:

• gdy ciśnienie jest niższe od nastawy, zawór pozostaje zamknięty albo utrzymuje określone położenie,
• gdy ciśnienie rośnie do wartości granicznej, siła od medium równoważy siłę sprężyny,
• po przekroczeniu progu zawór otwiera przepływ boczny, ogranicza dopływ albo przełącza kanał wewnętrzny.

W bardziej złożonych konstrukcjach występuje sterowanie pośrednie, czyli tzw. zawór pilotowy. W takim układzie mały stopień sterujący kontroluje pracę większego zaworu głównego. Pozwala to dokładniej regulować ciśnienie oraz obsługiwać większe przepływy bez nadmiernie dużych sił mechanicznych.

Rodzaje zaworów regulacji ciśnienia i ich funkcje

Określenie „zawór regulacji ciśnienia” obejmuje kilka różnych grup elementów. To ważne, ponieważ w praktyce często myli się zawór przelewowy z redukcyjnym albo bezpieczeństwa, mimo że nie działają identycznie.

Zawór przelewowy

Jego zadaniem jest ograniczanie maksymalnego ciśnienia w układzie. Gdy ciśnienie wzrasta ponad ustawioną wartość, zawór otwiera przepływ do zbiornika lub innej gałęzi powrotnej. W typowym układzie hydrauliki siłowej chroni pompę, przewody i odbiorniki przed przeciążeniem.

Zawór redukcyjny

Utrzymuje niższe, zadane ciśnienie za zaworem, nawet jeśli po stronie zasilania ciśnienie jest wyższe. Stosuje się go wtedy, gdy jeden obwód wymaga delikatniejszej pracy niż reszta układu, na przykład dla pomocniczego siłownika lub aparatury sterującej.

Zawór bezpieczeństwa

Pełni funkcję ochronną. W wielu zastosowaniach bywa konstrukcyjnie zbliżony do zaworu przelewowego, ale jego rola jest jednoznacznie zabezpieczająca. Ma zadziałać przy przekroczeniu dopuszczalnego ciśnienia i ograniczyć ryzyko uszkodzenia instalacji.

Zawór sekwencyjny

Otwiera przepływ dopiero wtedy, gdy ciśnienie osiągnie określoną wartość. Umożliwia to realizację kolejności ruchów w układzie, na przykład uruchomienie drugiego siłownika po zakończeniu pracy pierwszego.

Zawór odciążający

Służy do odciążenia części układu lub pompy po osiągnięciu pewnych warunków pracy. Spotyka się go tam, gdzie nie ma potrzeby utrzymywania stale pełnego ciśnienia roboczego.

Gdzie stosuje się zawór regulacji ciśnienia?

Zawór regulacji ciśnienia znajduje zastosowanie wszędzie tam, gdzie trzeba kontrolować poziom ciśnienia medium, a nie tylko samo otwieranie i zamykanie przepływu. W hydraulice siłowej montuje się go zwykle między pompą a odbiornikiem albo w gałęziach funkcyjnych układu.

Uproszczony schemat typowego obiegu może wyglądać następująco:

zbiornik → pompa → zawór regulacji ciśnienia → rozdzielacz lub inny element sterujący → siłownik albo silnik hydrauliczny → powrót do zbiornika

To jedynie model poglądowy, bo rzeczywiste układy bywają bardziej rozbudowane. Sam zawór może pracować:

• w obwodzie głównym jako ochrona całego układu,
• w obwodzie pomocniczym jako redukcja ciśnienia dla wybranej funkcji,
• w sekcji wykonawczej jako element logiki sekwencyjnej,
• w instalacji wodnej do stabilizacji ciśnienia użytkowego,
• w instalacji grzewczej do współpracy z armaturą i obiegami o różnych wymaganiach.

W maszynach przemysłowych poprawny dobór zaworu wpływa na dokładność ruchu, trwałość uszczelnień i temperaturę pracy oleju. W instalacjach budynkowych pomaga ograniczać wahania ciśnienia oraz chronić armaturę i urządzenia końcowe.

Najważniejsze parametry i dobór zaworu

Dobierając zawór regulacji ciśnienia, nie można kierować się wyłącznie nazwą elementu. Decydujące są warunki pracy konkretnego układu, rodzaj medium oraz funkcja, jaką zawór ma pełnić.

Do najważniejszych parametrów należą:

• zakres regulacji ciśnienia – przedział nastaw możliwy dla danego modelu,
• maksymalne dopuszczalne ciśnienie robocze – parametr zależny od konstrukcji producenta,
• natężenie przepływu – ilość medium przepływającego w jednostce czasu, zwykle podawana w dokumentacji zaworu,
• rodzaj medium – np. olej hydrauliczny, woda, mieszanina wodna lub inne medium przewidziane przez producenta,
• sposób sterowania – bezpośredni lub pośredni,
• dokładność stabilizacji – istotna w układach wymagających precyzji,
• temperatura pracy – wpływa na lepkość medium i zachowanie zaworu,
• sposób montażu – liniowy, płytowy, nabojowy, kołnierzowy lub inny.

Warto pamiętać, że przepływ i ciśnienie są ze sobą powiązane, ale nie są tym samym. Zawór może ograniczać ciśnienie, jednak rzeczywiste warunki pracy będą zależeć również od wydajności pompy, oporów przewodów, położenia innych zaworów i charakterystyki odbiornika.

Błędem jest też zakładanie, że jedna nastawa będzie właściwa dla każdego układu. Parametry należy określać na podstawie schematu, danych katalogowych oraz wymagań konkretnej maszyny lub instalacji.

Typowe objawy problemów i błędy eksploatacyjne

Uszkodzony albo źle dobrany zawór regulacji ciśnienia może powodować wiele objawów, ale sam objaw rzadko wskazuje jednoznacznie jedną przyczynę. Diagnostykę trzeba prowadzić ostrożnie, z uwzględnieniem całego układu.

Częste objawy

• zbyt wysokie lub niestabilne ciśnienie w układzie,
• spadek skuteczności działania siłownika lub napędu,
• przegrzewanie się oleju hydraulicznego,
• hałas wynikający z nieprawidłowego przepływu przez zawór,
• opóźniona reakcja elementów wykonawczych,
• drgania i pulsacje ciśnienia.

Możliwe przyczyny

• zanieczyszczenie elementów roboczych zaworu,
• zużycie sprężyny, gniazda, tłoczka lub uszczelnień,
• błędna nastawa ciśnienia,
• nieprawidłowy montaż lub podłączenie do złego portu,
• medium o niewłaściwej lepkości lub zbyt wysokiej temperaturze,
• problem leżący poza zaworem, np. po stronie pompy albo odbiornika.

Jak odróżnić problem z zaworem od innych usterek?

Trzeba porównać objaw z pomiarem ciśnienia w odpowiednich punktach układu, sprawdzić schemat hydrauliczny i zweryfikować warunki pracy. Sam fakt, że ciśnienie jest za wysokie lub za niskie, nie oznacza jeszcze uszkodzenia zaworu regulacji ciśnienia. Przyczyną może być również zużyta pompa, zablokowany przewód, nieszczelność wewnętrzna siłownika albo niewłaściwa praca rozdzielacza.

Przy pracach serwisowych należy bezwzględnie odłączyć źródło energii i rozładować ciśnienie zgodnie z instrukcją urządzenia. Układ hydrauliczny może pozostawać pod znacznym ciśnieniem nawet po zatrzymaniu maszyny.

Najczęściej mylone pojęcia związane z zaworem regulacji ciśnienia

Wokół tego tematu często pojawiają się uproszczenia, które prowadzą do błędów projektowych i eksploatacyjnych.

• Zawór regulacji ciśnienia a zawór dławiący – zawór dławiący steruje głównie przepływem, a nie poziomem ciśnienia jako celem podstawowym.
• Ciśnienie a siła – ciśnienie to wielkość odnoszona do powierzchni, natomiast siła zależy od ciśnienia i pola powierzchni, na które ono działa.
• Ciśnienie a przepływ – większe ciśnienie nie oznacza automatycznie większego natężenia przepływu. Przepływ wynika z wydajności źródła i oporów układu.
• Zawór przelewowy a redukcyjny – oba dotyczą ciśnienia, ale jeden ogranicza jego maksimum, a drugi utrzymuje obniżoną wartość w wybranej części układu.
• Regulacja a zabezpieczenie – nie każdy zawór bezpieczeństwa nadaje się do ciągłej, precyzyjnej regulacji warunków pracy.

Zrozumienie tych różnic jest kluczowe, bo w hydraulice ten sam objaw eksploatacyjny może wynikać z zupełnie różnych mechanizmów.

FAQ – najczęstsze pytania o zawór regulacji ciśnienia

Czy zawór regulacji ciśnienia i zawór przelewowy to to samo?

Nie zawsze. Zawór przelewowy jest jednym z rodzajów zaworów regulacji ciśnienia, ale nie wyczerpuje całej grupy. Do tej kategorii należą także zawory redukcyjne, sekwencyjne, bezpieczeństwa i odciążające.

Do czego służy zawór regulacji ciśnienia w hydraulice siłowej?

Służy do kontrolowania poziomu ciśnienia w układzie lub jego części. Może chronić elementy przed przeciążeniem, utrzymywać niższe ciśnienie w wybranym obwodzie albo sterować kolejnością działania odbiorników.

Jakie ciśnienie ustawić na zaworze regulacji ciśnienia?

To zależy od projektu układu, dopuszczalnych parametrów pompy, siłowników, przewodów i innych elementów. Nastawa powinna wynikać z dokumentacji technicznej urządzenia oraz wymagań roboczych, a nie z uniwersalnej wartości.

Czy zawór regulacji ciśnienia wpływa na przepływ?

Tak, pośrednio może wpływać na warunki przepływu, ponieważ zmienia opory i sposób odprowadzania medium. Jego podstawową funkcją jest jednak sterowanie ciśnieniem, a nie dokładna regulacja natężenia przepływu.

Jak rozpoznać, że zawór regulacji ciśnienia działa nieprawidłowo?

Typowe objawy to niestabilne ciśnienie, przegrzewanie oleju, spadek sprawności układu, hałas lub nieprawidłowa kolejność ruchów. Taki objaw wymaga jednak potwierdzenia pomiarami, bo podobne symptomy mogą dawać również inne uszkodzenia.

Czy zawór regulacji ciśnienia można regulować samodzielnie?

Wyłącznie wtedy, gdy przewiduje to instrukcja urządzenia i robi to osoba posiadająca odpowiednią wiedzę oraz dostęp do właściwych przyrządów pomiarowych. Nie wolno przypadkowo zwiększać nastawy, ponieważ może to doprowadzić do przeciążenia układu.

Gdzie montuje się zawór regulacji ciśnienia?

Zależy to od jego funkcji. Może być umieszczony przy pompie, w bloku zaworowym, w gałęzi konkretnego odbiornika albo w sekcji pomocniczej układu. O miejscu montażu decyduje schemat hydrauliczny i zadanie, jakie zawór ma realizować.

Czym różni się zawór regulacji ciśnienia od zaworu bezpieczeństwa?

Zawór bezpieczeństwa ma przede wszystkim chronić instalację przed przekroczeniem dopuszczalnego ciśnienia. Zawór regulacji ciśnienia to pojęcie szersze, obejmujące również elementy służące do utrzymywania, obniżania lub sekwencyjnego sterowania ciśnieniem podczas normalnej pracy układu.
