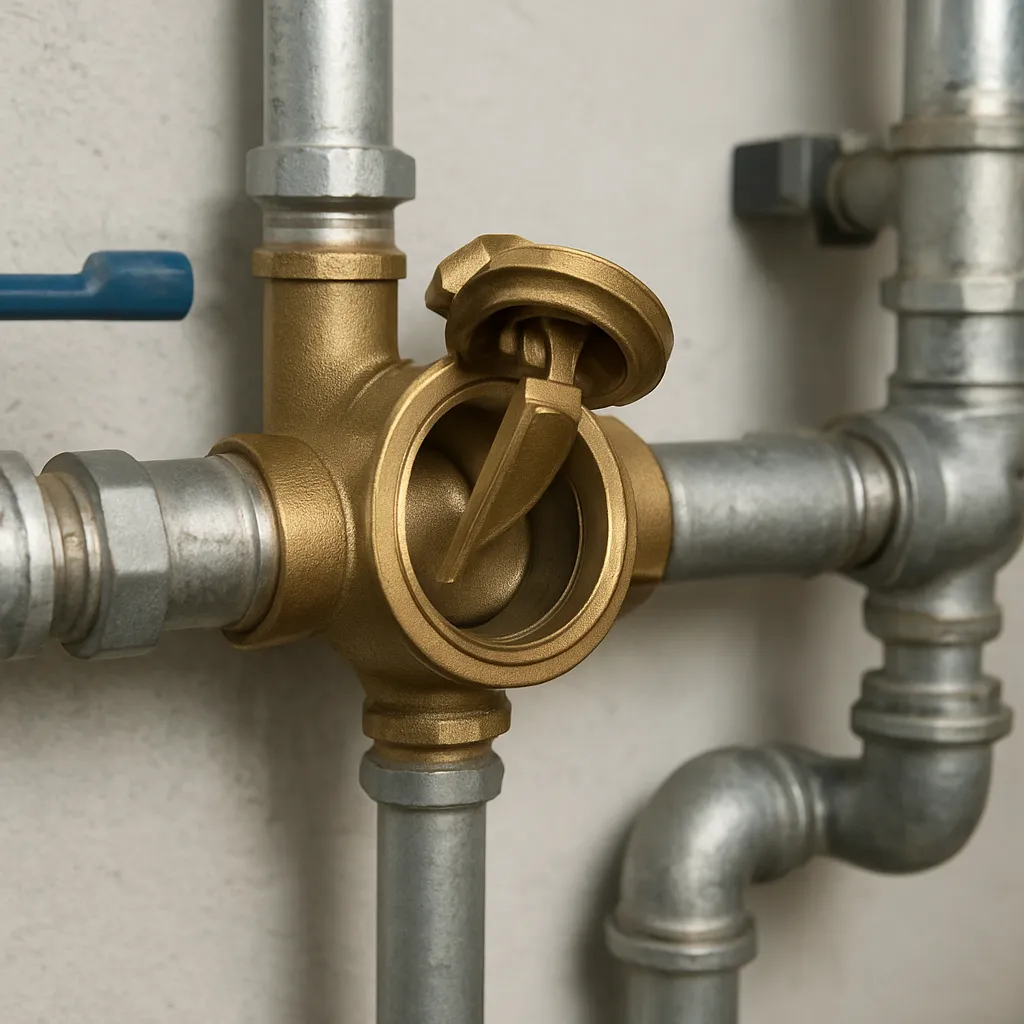

Zawór zwrotny klapowy to element armatury, który przepuszcza ciecz tylko w jednym kierunku i samoczynnie blokuje cofanie się medium. W praktyce ma duże znaczenie, ponieważ chroni instalację przed przepływem wstecznym, ogranicza ryzyko zalania, zapobiega opróżnianiu przewodów oraz stabilizuje pracę pomp i całych układów hydraulicznych.
Choć jego zasada działania jest prosta, poprawny dobór zaworu zwrotnego klapowego wpływa na straty ciśnienia, szczelność oraz trwałość instalacji. Element ten spotyka się przede wszystkim w instalacjach wodnych, grzewczych, przemysłowych i w układach pompowych, gdzie kierunek przepływu musi być utrzymany bez ciągłego sterowania. To jeden z typowych zaworów zwrotnych, ale różni się budową i zachowaniem od wersji sprężynowych, kulowych czy grzybkowych.
Co to jest zawór zwrotny klapowy?
Intuicyjnie można powiedzieć, że zawór zwrotny klapowy działa jak jednokierunkowa furtka dla cieczy. Gdy medium płynie we właściwym kierunku, klapa unosi się lub odchyla, otwierając przelot. Gdy przepływ ustaje albo próbuje się odwrócić, klapa opada i zamyka drogę, blokując cofanie się cieczy.
Technicznie jest to samoczynny zawór zwrotny, którego organ zamykający ma postać klapy osadzonej na osi, zawiasie lub sworzniu. Nie jest to zawór regulacyjny ani rozdzielacz kierujący przepływem według polecenia operatora. Jego podstawową funkcją jest kontrola kierunku przepływu, a nie regulacja ciśnienia czy wydatku.
Zawór zwrotny klapowy znajduje zastosowanie tam, gdzie przepływ ma odbywać się tylko w jedną stronę, na przykład za pompą, na pionach instalacyjnych, w obiegach wody, ścieków, mediów technologicznych oraz w niektórych układach centralnego ogrzewania. W zależności od konstrukcji może pracować w instalacjach czystej wody, mediów z niewielką ilością zanieczyszczeń lub cieczy o określonych wymaganiach materiałowych.
Budowa i zasada działania zaworu zwrotnego klapowego
Podstawowe działanie wynika z różnicy ciśnień po obu stronach zaworu. Gdy ciśnienie po stronie dopływu jest większe niż po stronie odpływu i osiąga wartość wystarczającą do uniesienia klapy, zawór się otwiera. Kiedy różnica ciśnień maleje, przepływ ustaje albo pojawia się tendencja do cofania medium, klapa wraca na gniazdo i zamyka przelot.
Najważniejsze elementy konstrukcyjne to:
- korpus – obudowa zaworu włączona w przewód lub rurociąg,
- klapa – ruchomy element zamykający,
- oś, zawias lub sworzeń – element umożliwiający obrót klapy,
- gniazdo uszczelniające – powierzchnia, do której doszczelnia się klapa,
- pokrywa lub dekiel – ułatwia dostęp serwisowy w niektórych wykonaniach,
- uszczelnienia – odpowiadają za ograniczenie przecieków zewnętrznych lub wewnętrznych, zależnie od konstrukcji.
Jak otwiera się klapa?
W typowym rozwiązaniu ciecz napiera na klapę od strony napływu. Siła wynikająca z różnicy ciśnień pokonuje ciężar klapy, tarcie oraz ewentualny opór dodatkowych elementów, po czym klapa odchyla się od gniazda. Im większy przepływ, tym zwykle bardziej otwarty staje się zawór, choć zależy to od geometrii i sposobu zawieszenia klapy.
Jak dochodzi do zamknięcia?
Zamknięcie następuje samoczynnie po spadku przepływu lub przy jego odwróceniu. W prostych zaworach pomaga w tym ciężar własny klapy, a w niektórych wykonaniach również sprężyna lub odpowiednie ustawienie montażowe. To ważne, ponieważ skuteczność zamknięcia zależy nie tylko od samego zaworu, ale również od sposobu pracy całego układu hydraulicznego.
Gdzie stosuje się zawór zwrotny klapowy?
Zawór zwrotny klapowy najczęściej spotyka się w instalacjach, w których przepływ wsteczny byłby niepożądany lub niebezpieczny. Dotyczy to zarówno prostych instalacji budynkowych, jak i bardziej wymagających układów przemysłowych.
- Za pompami – aby po zatrzymaniu pompy ciecz nie cofała się do strony ssawnej lub do zbiornika.
- W instalacjach wodociągowych – w celu zabezpieczenia przed cofaniem się wody i utrzymania właściwego kierunku przepływu.
- W pompowniach i układach tłocznych – szczególnie tam, gdzie masa cieczy w przewodzie mogłaby wywołać niekorzystne cofnięcie strumienia.
- W instalacjach grzewczych – do ograniczania niepożądanych przepływów między obiegami, jeśli dane rozwiązanie konstrukcyjne jest do tego przeznaczone.
- W przemyśle – dla mediów technologicznych, o ile materiał korpusu i uszczelnień odpowiada warunkom pracy.
- W kanalizacji i ściekach – w odpowiednich wykonaniach odpornych na zanieczyszczenia i osady.
Nie każdy zawór klapowy nadaje się do każdego medium. O przydatności decydują między innymi materiał korpusu, rodzaj uszczelnienia, temperatura pracy, pozycja montażu i dopuszczalna charakterystyka przepływu określona przez producenta.
Zalety, ograniczenia i porównanie z innymi zaworami zwrotnymi
Dużą zaletą zaworu zwrotnego klapowego jest jego prosta budowa. Dzięki temu często dobrze sprawdza się tam, gdzie potrzebny jest duży przelot i mały opór przy przepływie w kierunku właściwym. W porównaniu z niektórymi innymi konstrukcjami zawór klapowy może generować stosunkowo niewielkie straty ciśnienia, zwłaszcza gdy klapa odchyla się szeroko i nie tworzy silnego przewężenia.
Drugim atutem jest możliwość pracy w instalacjach, w których medium nie jest idealnie czyste. W odpowiednich wykonaniach zawory klapowe są stosowane także przy cieczach zawierających drobne zanieczyszczenia, osady lub cząstki, choć nie oznacza to pełnej odporności na każde zabrudzenie.
Trzeba jednak pamiętać o ograniczeniach. Klapa potrzebuje odpowiednich warunków przepływu, aby otwierać się i zamykać prawidłowo. Przy zbyt małym przepływie może dojść do niepełnego otwarcia, drgań, hałasu lub przyspieszonego zużycia. W części układów ważnym problemem może być również sposób zamykania – zbyt gwałtowne odcięcie przepływu sprzyja zjawiskom dynamicznym, takim jak uderzenie hydrauliczne.
| Typ zaworu zwrotnego | Zasada działania | Główna zaleta | Ważna uwaga praktyczna |
|---|---|---|---|
| Zawór zwrotny klapowy | Klapa odchyla się pod wpływem przepływu i zamyka przy cofce | Prosta budowa i korzystny przelot | Wrażliwy na pozycję montażu i charakter pracy układu |
| Zawór zwrotny sprężynowy | Element zamykający dociska sprężyna, otwarcie następuje po pokonaniu jej siły | Szybsze i pewniejsze zamknięcie | Zwykle większy opór przepływu niż w wielu zaworach klapowych |
| Zawór zwrotny kulowy | Kula przemieszcza się pod wpływem różnicy ciśnień | Dobra odporność na część zanieczyszczeń | Nie w każdej pozycji montażowej pracuje tak samo skutecznie |
| Zawór zwrotny grzybkowy | Grzybek odsuwa się od gniazda i wraca na nie przy spadku przepływu | Dobra szczelność w odpowiednich warunkach | Przelot bywa bardziej dławiony niż w konstrukcji klapowej |
Na jakie parametry zwrócić uwagę przy doborze?
Dobór zaworu zwrotnego klapowego nie powinien opierać się wyłącznie na średnicy przyłącza. Równie ważne są warunki przepływu, rodzaj medium oraz sposób pracy instalacji. Zawór zbyt duży, zbyt mały lub źle ustawiony może działać gorzej niż teoretycznie prostsza alternatywa.
Najważniejsze kryteria doboru
- Rodzaj medium – woda, roztwór technologiczny, ścieki, medium agresywne chemicznie czy ciecz z cząstkami stałymi wymagają różnych materiałów i uszczelnień.
- Temperatura pracy – wpływa na trwałość uszczelnień i zachowanie materiałów.
- Zakres ciśnienia roboczego – zawór musi być dopasowany do parametrów projektowych i maksymalnych warunków pracy instalacji.
- Natężenie przepływu – czyli objętość medium przepływająca w jednostce czasu, zwykle wyrażana w m³/h lub l/min. To nie to samo co prędkość cieczy w przewodzie.
- Strata ciśnienia – każdy zawór stanowi opór dla przepływu, a zbyt duża strata pogarsza sprawność układu.
- Pozycja montażu – nie wszystkie zawory klapowe mogą pracować jednakowo w poziomie, pionie lub pod kątem.
- Sposób zamykania – istotny w układach narażonych na wahania przepływu lub uderzenia hydrauliczne.
- Rodzaj przyłącza – kołnierzowe, gwintowane, międzykołnierzowe lub inne, zgodnie z konstrukcją instalacji.
W praktyce projektowej bierze się pod uwagę dane katalogowe producenta, charakterystykę spadku ciśnienia, zalecaną pozycję montażu oraz minimalne warunki poprawnego otwarcia. Nie należy zakładać, że każdy zawór zwrotny klapowy zachowuje się identycznie tylko dlatego, że ma podobną średnicę nominalną.
Montaż, eksploatacja i typowe problemy
Poprawny montaż ma bezpośredni wpływ na działanie zaworu. Najważniejsze jest zachowanie kierunku przepływu zgodnego ze strzałką na korpusie. Błąd w tym zakresie uniemożliwia prawidłową pracę i może doprowadzić do całkowitego zablokowania przepływu.
Równie istotna jest pozycja montażowa. Część zaworów klapowych jest przewidziana głównie do pracy w określonym układzie przestrzennym, ponieważ ciężar klapy wpływa na sposób jej otwierania i domykania. Dlatego zawsze należy sprawdzać wymagania producenta dla danego modelu.
W trakcie eksploatacji mogą pojawiać się następujące objawy:
- stuki lub hałas – możliwe drgania klapy, niestabilny przepływ albo gwałtowne zamykanie,
- nieszczelność wsteczna – zużycie gniazda, zabrudzenie, uszkodzenie klapy lub niepełne domknięcie,
- duża strata ciśnienia – niedostateczne otwarcie, niewłaściwy dobór średnicy albo odkładanie osadów,
- zacinanie – korozja, osad, deformacja elementów ruchomych lub nieodpowiednie warunki pracy,
- uderzenia hydrauliczne – dynamiczne zmiany prędkości przepływu i zbyt gwałtowne zamknięcie zaworu.
W diagnostyce trzeba rozróżniać objaw od przyczyny. Na przykład hałas nie oznacza automatycznie uszkodzonej klapy. Może wynikać z pulsacji przepływu, niewłaściwego miejsca montażu, pracy pompy lub obecności powietrza w instalacji. Weryfikacja powinna obejmować oględziny, analizę warunków pracy i porównanie z dokumentacją techniczną.
Przy serwisie obowiązuje podstawowa zasada bezpieczeństwa: przed demontażem należy odłączyć źródło energii i rozładować ciśnienie zgodnie z instrukcją urządzenia lub instalacji. Nie wolno rozkręcać układu pod ciśnieniem ani sprawdzać przecieków dłonią.
Najczęstsze błędy i nieporozumienia
Jednym z częstych błędów jest traktowanie zaworu zwrotnego klapowego jako elementu do regulacji przepływu. To nie jego rola. Zawór ten ma przede wszystkim zapobiegać przepływowi wstecznemu, a nie precyzyjnie sterować wydatkiem instalacji.
Drugie nieporozumienie dotyczy ciśnienia i przepływu. Sam fakt, że zawór otwiera się pod wpływem różnicy ciśnień, nie oznacza, że „daje większy przepływ”. Natężenie przepływu zależy od całego układu: charakterystyki źródła zasilania, oporów przewodów, armatury i odbiorników.
Trzecim błędem jest założenie, że każdy zawór zwrotny działa tak samo. W praktyce konstrukcja klapowa, sprężynowa, kulowa i grzybkowa może zachowywać się inaczej pod względem szybkości zamykania, strat ciśnienia i wrażliwości na zanieczyszczenia.
Wreszcie, nie należy utożsamiać szczelności teoretycznej z rzeczywistą pracą po latach eksploatacji. Osady, zużycie gniazda, korozja lub niewłaściwe warunki hydrauliczne mogą pogorszyć zamknięcie nawet wtedy, gdy sam zawór nie jest całkowicie uszkodzony.
FAQ – najczęstsze pytania o zawór zwrotny klapowy
Do czego służy zawór zwrotny klapowy?
Zawór zwrotny klapowy służy do przepuszczania medium tylko w jednym kierunku i blokowania przepływu wstecznego. Chroni w ten sposób pompę, przewody i pozostałe elementy instalacji przed niepożądanym cofaniem się cieczy.
Jak działa zawór zwrotny klapowy?
Działa samoczynnie dzięki różnicy ciśnień. Gdy medium płynie we właściwym kierunku, klapa odchyla się i otwiera przelot. Gdy przepływ zanika lub się odwraca, klapa wraca na gniazdo i zamyka zawór.
Czym zawór zwrotny klapowy różni się od sprężynowego?
W wersji klapowej element zamykający odchyla się jak drzwiczki lub klapa, a w wersji sprężynowej jest dodatkowo dociskany sprężyną. Zawór sprężynowy zwykle zamyka się szybciej, ale często powoduje większy opór przepływu niż odpowiednio dobrany zawór klapowy.
Czy zawór zwrotny klapowy można montować w pionie?
To zależy od konkretnej konstrukcji. Niektóre modele mogą pracować w pionie, inne wymagają montażu poziomego lub ściśle określonego ustawienia. Zawsze trzeba sprawdzić dokumentację producenta, ponieważ pozycja montażu wpływa na pracę klapy.
Dlaczego zawór zwrotny klapowy hałasuje?
Hałas może wynikać z drgań klapy, zbyt małego lub pulsującego przepływu, niewłaściwego doboru średnicy, osadów albo gwałtownego zamykania. Sam objaw nie wskazuje jednej pewnej przyczyny, dlatego potrzebna jest analiza warunków pracy całej instalacji.
Czy zawór zwrotny klapowy powoduje stratę ciśnienia?
Tak, jak każdy element armatury stanowi opór przepływu. Wielkość tej straty zależy od konstrukcji zaworu, stopnia otwarcia, natężenia przepływu, lepkości medium i warunków montażu. Dlatego parametr ten należy sprawdzać w danych producenta.
Gdzie najlepiej montować zawór zwrotny klapowy?
Często montuje się go za pompą lub w miejscach, gdzie cofanie się medium byłoby niepożądane. Dokładne położenie zależy jednak od typu instalacji, kierunku przepływu, możliwości serwisowych i wymagań projektowych.
Czy zawór zwrotny klapowy nadaje się do każdej cieczy?
Nie. O przydatności decydują materiał korpusu, rodzaj uszczelnienia, temperatura, skład chemiczny medium oraz obecność zanieczyszczeń. Zawór odpowiedni do wody nie musi nadawać się do ścieków, cieczy agresywnych ani mediów technologicznych.
