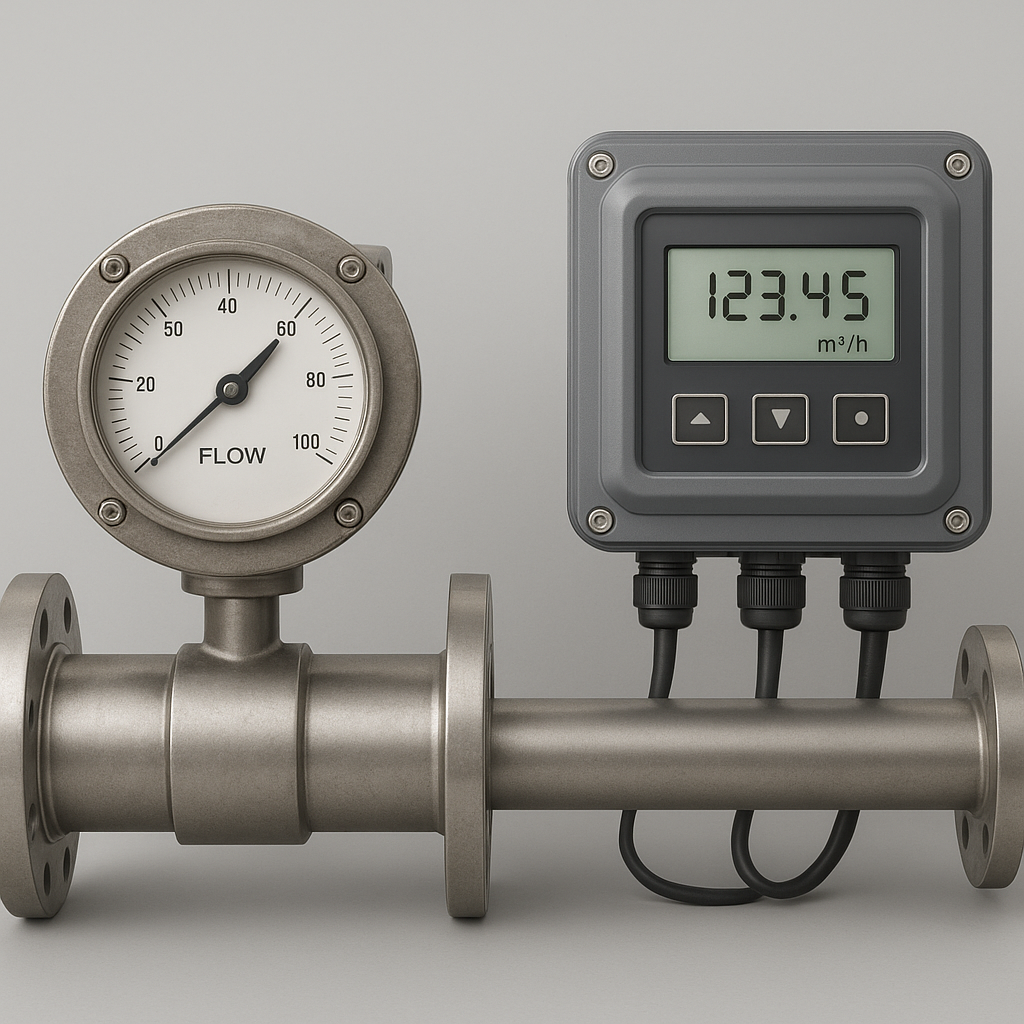

Wybór odpowiedniego urządzenia do pomiaru przepływu jest jednym z kluczowych elementów każdej instalacji hydraulicznej. Różnorodność dostępnych technologii może wprowadzać w zakłopotanie, zwłaszcza gdy na rynku funkcjonują zarówno tradycyjne przepływomierze mechaniczne, jak i nowoczesne urządzenia ultradźwiękowe. W niniejszym artykule przyjrzymy się mechanizmowi działania obu rozwiązań, porównamy ich zalety i wady oraz omówimy kryteria, które pomogą w podjęciu trafnej decyzji.
Zasada działania przepływomierzy
Podstawą działania każdego przepływomierza jest przekształcenie fizycznych parametrów przepływającego medium na sygnał elektryczny lub mechaniczną wskazówkę. Można wyróżnić dwie dominujące grupy urządzeń: mechaniczne i ultradźwiękowe.
Przepływomierze mechaniczne
W konstrukcji tradycyjnych przepływomierzy mechanicznych spotkamy wirniki, turbinki lub tłoki. Ruch obrotowy elementu pomiarowego jest proporcjonalny do objętości medium przepływającego przez rurę. Przykładem jest turbinka, której łopatki napędzane strumieniem cieczy lub gazu powodują obrót wałka, generującego impulsy. Urządzenie kalibruje się, rejestrując liczbę obrotów w określonym czasie.
Przepływomierze ultradźwiękowe
W urządzeniach ultradźwiękowych wykorzystywane są fale akustyczne o wysokiej częstotliwości. Zasada pomiaru opiera się na efekcie Dopplera lub metodzie czasu przelotu (TOF). W pierwszym przypadku ultradźwięki odbite od cząstek zawieszonych w medium zmieniają częstotliwość w zależności od prędkości przepływu. W metodzie TOF emisja i odbiór ultradźwięków odbywa się na dwóch przetwornikach; na podstawie różnicy czasu przejścia sygnału w kierunku zgodnym i przeciwnym do przepływu obliczana jest szybkość cieczy.
Zalety i wady obu technologii
Wybór między przepływomierzem mechanicznym a ultradźwiękowym zależy od konkretnych wymagań instalacji, rodzaju medium oraz budżetu inwestycji.
- Zalety przepływomierzy mechanicznych:
- Prosta konstrukcja i łatwa konserwacja.
- Wysoka niezawodność w warunkach czystych cieczy.
- Brak konieczności stosowania złożonej elektroniki pomiarowej.
- Atrakcyjny koszt zakupu dla małych i średnich instalacji.
- Wady przepływomierzy mechanicznych:
- Wrażliwość na zanieczyszczenia i osady.
- Ograniczona precyzja przy niskich prędkościach przepływu.
- Wpływ lepkości i gęstości cieczy na wynik pomiaru.
- Zalety przepływomierzy ultradźwiękowych:
- Bezdotykowy pomiar, brak ruchomych części.
- Wysoka czułość i dokładność.
- Możliwość pomiaru w szerokim zakresie temperatur i ciśnień.
- Brak ingerencji w strukturę rurociągu – montaż na zewnątrz rury (wersje clamp-on).
- Wady przepływomierzy ultradźwiękowych:
- Wyższy koszt urządzenia i instalacji.
- Wymagania odnośnie materiału rury (jednorodność, grubość).
- Potrzeba zaawansowanej elektroniki i kalibracji.
Kryteria wyboru przepływomierza
Przy decyzji o zakupie należy uwzględnić kilka kluczowych czynników:
- Rodzaj medium (ciecz, gaz, zawiesiny) – wpływa na możliwe technologie oraz stopień zużycia urządzenia.
- Zakres przepływów i wymagana precyzja – niskie przepływy mogą wymagać ultradźwiękowego podejścia.
- Warunki pracy: temperatura, ciśnienie, obecność agresywnych chemikaliów.
- Poziom dopuszczalnej ingerencji w instalację – czy dopuszczalny jest przerywany ruchomych części.
- Budżet inwestycyjny i koszty eksploatacji (instalacja, konserwacja, kalibracje).
- Certyfikaty i normy (np. ATEX, MID) – wymagane w przemyśle spożywczym czy petrochemicznym.
Przykłady zastosowań w hydraulice
W sektorze hydraulika i usług hydraulicznych montaż przepływomierzy to często element systemów grzewczych, wentylacyjnych czy instalacji przemysłowych:
- Monitoring obiegu wody w instalacjach ciepłowniczych – wykorzystanie ultradźwiękowych urządzeń do zdalnego odczytu i kasowania wskazań.
- Pomiary ilości oleju hydraulicznego w jednostkach napędowych maszyn budowlanych – solidne przepływomierze mechaniczne odporne na zabrudzenia.
- Systemy uzdatniania wody – kontrola przepływu z wykorzystaniem ultradźwięków w celu wykrywania osadów i zanieczyszczeń.
- Instalacje gazowe – specjalne przepływomierze ultradźwiękowe do pomiaru przepływu gazu ziemnego bez naruszenia ciśnienia roboczego.
Procedury montażu i konserwacja
Prawidłowy montaż i okresowy serwis mają decydujący wpływ na trwałość i dokładność pomiarów. Przy instalacji przepływomierza mechanicznego należy zadbać o:
- Odpowiednią długość odcinka prostej rury przed i za miejscem pomiaru.
- Uszczelnienia chroniące przed wyciekami.
- Regularne czyszczenie elementów ruchomych.
W przypadku urządzeń ultradźwiękowych kluczowe jest:
- Stabilne zamocowanie przetworników.
- Kalibracja według instrukcji producenta.
- Sprawdzanie stanu osłon kabli i szczelności hermetyzacji.
