Hydrauliczne instalacje wodne oraz przemysłowe sieci rurowe narażone są na gwałtowne zmiany ciśnienia, które mogą prowadzić do powstawania niebezpiecznych uderzeń hydraulicznych. Prawidłowe zrozumienie przyczyn i skutków tego zjawiska oraz wdrożenie specjalistycznych rozwiązań jest kluczowe dla zapewnienia bezpieczeństwa instalacji i długotrwałej eksploatacji urządzeń. Niniejszy artykuł przybliża mechanizmy powstawania uderzeń hydrauliczych, ich negatywne konsekwencje i dostępne metody ochrony przed tym zjawiskiem.
Przyczyny powstawania uderzeń hydraulicznych
Uderzenia hydrauliczne, określane również jako water hammer, występują, gdy dochodzi do nagłej zmiany ciśnienia lub kierunku przepływu cieczy w zamkniętym przewodzie. Główne czynniki wpływające na to zjawisko to:
- Pierwszeństwo przepływu: gwałtowne zamknięcie lub otwarcie zaworu lub pompy, które prowadzi do nagłego zatrzymania masy cieczy.
- Pojawienie się zawirowań: lokalne zmiany kierunku przepływu mogą wywołać strefy niskiego i wysokiego ciśnienia.
- Elastyczność przewodów: niewystarczająca sztywność rur powoduje ich odkształcanie i pochłanianie energii, co wpływa na powrót fali ciśnieniowej.
- Opóźnienie hydrauliczne: różnica czasu reakcji pomiędzy zamknięciem zaworu a zmianą ciśnienia w całym odcinku rurociągu.
- Kawitacja: gwałtowny spadek ciśnienia poniżej ciśnienia pary cieczy prowadzi do tworzenia się i implozji pęcherzyków pary.
Zjawisko kawitacji a uderzenia hydrauliczne
Kawitacja to efekt powstawania pęcherzyków pary w miejscach, gdzie lokalne ciśnienie spada poniżej wartości nasycenia. Gdy pęcherzyki te przemieszczają się do stref o wyższym ciśnieniu, implodują, generując mikrowstrząsy, które przyczyniają się do osłabienia ścianek rur oraz elementów armatury. Długotrwała eksploatacja urządzeń narażonych na kawitację skutkuje zwiększonym zużyciem, korozją i awariami.
Skutki uderzeń hydraulicznych w instalacjach
Uderzenia hydrauliczne mogą wywołać szereg negatywnych konsekwencji:
- Uszkodzenia mechaniczne: pęknięcia rur, odkształcenia złączek, destrukcja uszczelek oraz uszkodzenia korpusów pomp i zaworów.
- Hałas i drgania: nagłe wahania ciśnienia powodują wibracje, które są przenoszone na konstrukcję budynku i urządzenia.
- Utrata szczelności: systematyczne obciążenia uderzeniami prowadzą do nieszczelności miejsc łączeń i potencjalnych wycieków płynów eksploatacyjnych.
- Spadek wydajności: przyspieszone zużycie części zwrotnych i ruchomych w armaturze zmniejsza efektywność całej instalacji.
- Ryzyko korozji: osłabione fragmenty przewodów stają się bardziej podatne na procesy korozyjne, zwłaszcza przy pracy z twardą wodą.
Metody ochrony i rozwiązania techniczne
W celu ochrony instalacji przed uderzeniami hydraulicznymi i minimalizacji ich skutków projektanci oraz serwisanci stosują szereg rozwiązań ukierunkowanych na tłumienie fal ciśnieniowych i stabilizację przepływu. Poniżej najważniejsze z nich:
1. Zawory przeciwuderzeniowe i zwalniające
Zawory te automatycznie otwierają się w momencie przekroczenia określonego ciśnienia, odprowadzając nadmiar płynu lub powietrza. Dzięki temu redukują amplitudę fali ciśnieniowej i chronią rurociąg przed nadmiernymi obciążeniami. Wyróżnia się zawory:
- zwalniające (relief valves),
- bezpieczeństwa (safety valves),
- redukujące (pressure reducing valves).

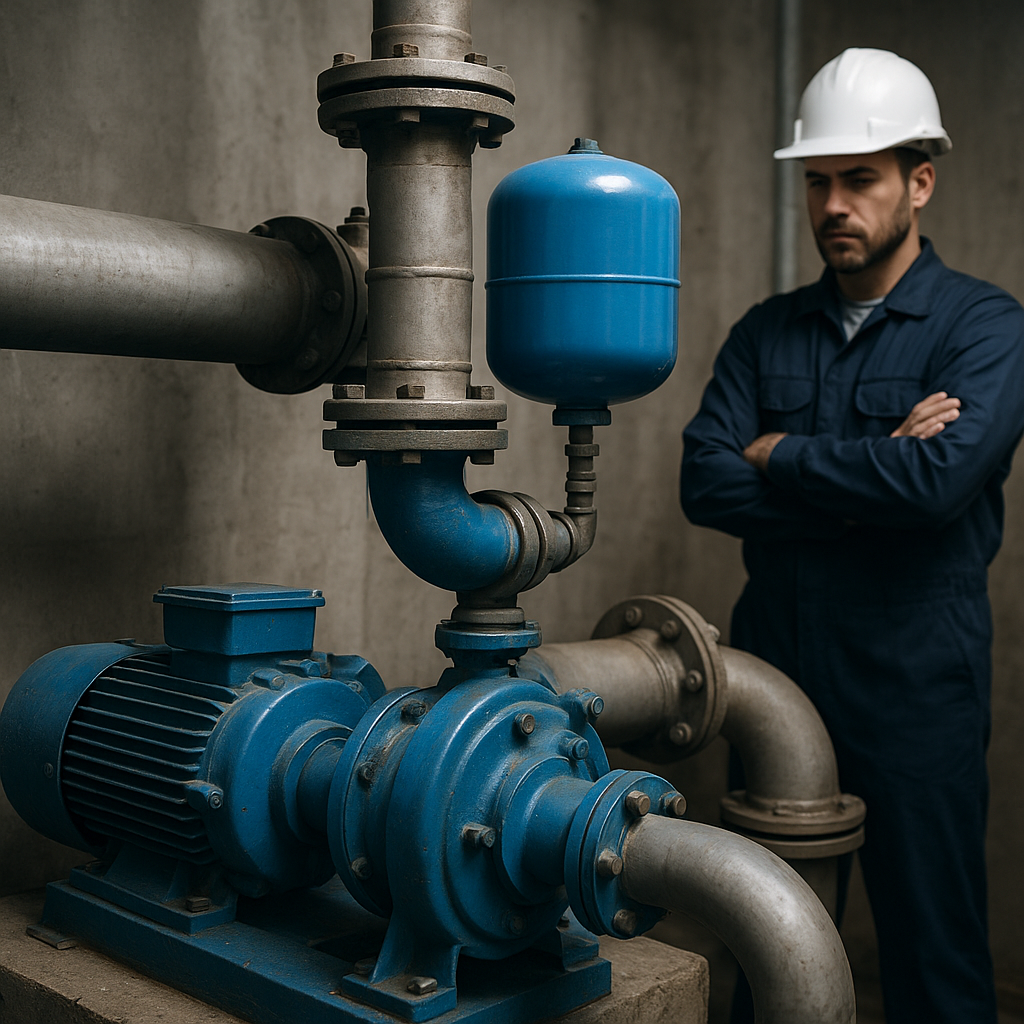

2. Akumulatory hydrauliczne i sprężynowe tłumiki
Akumulatory magazynują energię cieczy lub powietrza, kompensując skoki ciśnienia w momencie zamknięcia zaworów. W układach przemysłowych używa się akumulatorów:
- hydraulicznych (hydraulic accumulators), które zakumulowaną ciecz wypuszczają po spadku ciśnienia,
- sprężynowych, w których sprężyna tłumi falę ciśnieniową.
3. Komory uderzeniowe i aerodynamiczne tłumiki
Komora uderzeniowa to specjalny zbiornik z wolną przestrzenią powietrzną, która amortyzuje falę. Gdy ciśnienie rośnie, część cieczy trafia do komory, ściśle sprężając górną warstwę powietrza. Po spadku ciśnienia ciecz powraca, utrzymując stabilny przepływ. Systemy te wykazują wysoką skuteczność w instalacjach pomp wodnych oraz ciepłowniczych.
4. Zawory antykawitacyjne
Specjalnie profilowane zawory lub wkładki, które zmniejszają prędkość przepływu i równomiernie rozkładają ciśnienie, ograniczając powstawanie kawitacji. Poprawne dobranie geometrii i materiałów instalacji pozwala na znaczną redukcję ryzyka implozji pęcherzyków pary.
5. Sterowanie prędkością pomp i płynna regulacja
Zastosowanie przetwornic częstotliwości do sterowania silnikami pomp umożliwia płynne uruchamianie i zatrzymywanie układu. Dzięki temu unika się nagłych skoków ciśnienia i zredukowane zostają uderzenia hydrauliczne. Ponadto systemy SCADA mogą monitorować parametry pracy i alarmować o nieprawidłowościach.
6. Odpowietrzniki i odpowietrzacze automatyczne
Obecność powietrza w przewodach może pogłębiać zjawisko uderzeń hydraulicznych. Automatyczne odpowietrzniki odprowadzają powietrze zgromadzone w najwyższych punktach instalacji, zapewniając optymalny komfort pracy i zmniejszając hałas.
7. Profesjonalna konserwacja i monitoring stanu technicznego
Regularne przeglądy armatury, czyszczenie filtrów, kontrola stanu powierzchni wewnętrznych rur oraz pomiar ubytków ciśnienia to kluczowe czynności serwisowe. Systemy diagnostyczne oparte na czujnikach ciśnienia i czujnikach wibracji umożliwiają wczesne wykrywanie problemów.
Wdrażanie kompleksowych strategii ochrony
Skuteczna ochrona przed uderzeniami hydraulicznymi wymaga podejścia kompleksowego, łączącego odpowiedni dobór elementów armatury, prawidłowy montaż, precyzyjne sterowanie pracą pomp oraz regularny serwis. W praktyce oznacza to:
- Analizę charakterystyki przepływu i ciśnień w całym układzie.
- Projektowanie na etapie inwestycyjnym z uwzględnieniem tłumików i akumulatorów.
- Szkolenie personelu obsługującego instalację w zakresie przeciwdziałania zjawiskom hydraulicznym.
- Monitorowanie parametrów pracy i dokumentowanie napraw oraz interwencji.
Odpowiednie zabezpieczenie przed uderzeniami hydraulicznymi przekłada się na zwiększenie niezawodności, obniżenie kosztów eksploatacji oraz wydłużenie żywotności całego systemu hydraulicznego. Wybór i konfiguracja poszczególnych rozwiązań zależy od specyfiki instalacji, rodzaju cieczy roboczej oraz wymagań stawianych przez właściciela obiektu.
