Odpowiednie odpowietrzenie systemu hydraulicznego to kluczowy element zapewnienia jego prawidłowego działania. W szczególności najwyższe punkty instalacji są miejscami, w których gromadzi się powietrze, co prowadzi do spadku ciśnienia, ograniczenia przepływu oraz zwiększonego hałasu. W praktyce, właściwe rozmieszczenie odpowietrzników i zaworów odpowietrzających wpływa na efektywność układu i minimalizuje ryzyko awarii. Poniższy artykuł przedstawia zasady, metody oraz przykłady zastosowań w kontekście usług hydraulicznych i konserwacji.
Znaczenie odpowietrzenia najwyższych punktów instalacji
W instalacjach wodnych i grzewczych powietrze ma tendencję do wypływania i kumulowania się w miejscach o najmniejszym ciśnieniu – najczęściej w najwyższych punktach układu. Gdy nie zostanie ono usunięte, pojawiają się następujące problemy:
- Spadek przepływu czynnika grzewczego lub wody użytkowej
- Niższa wydajność systemu
- Powstawanie uciążliwych hałasów podczas pracy instalacji
- Ryzyko uszkodzenia pomp i wymienników ciepła
- Zwiększona awaryjność i skrócenie żywotności elementów
Dlatego prawidłowe zlokalizowanie i zamontowanie odpowietrzników jest jednym z podstawowych zadań podczas montażu i konserwacji instalacji hydraulicznej.
Metody i urządzenia do odpowietrzania
W praktyce stosuje się różne rodzaje urządzeń i metod odpowietrzania, dostosowane do specyfiki układu i jego parametrów. Najczęściej wykorzystywane to:
- Ręczne odpowietrzniki – proste zawory, wymagające osobnej obsługi podczas uruchamiania lub serwisu; idealne do małych instalacji.

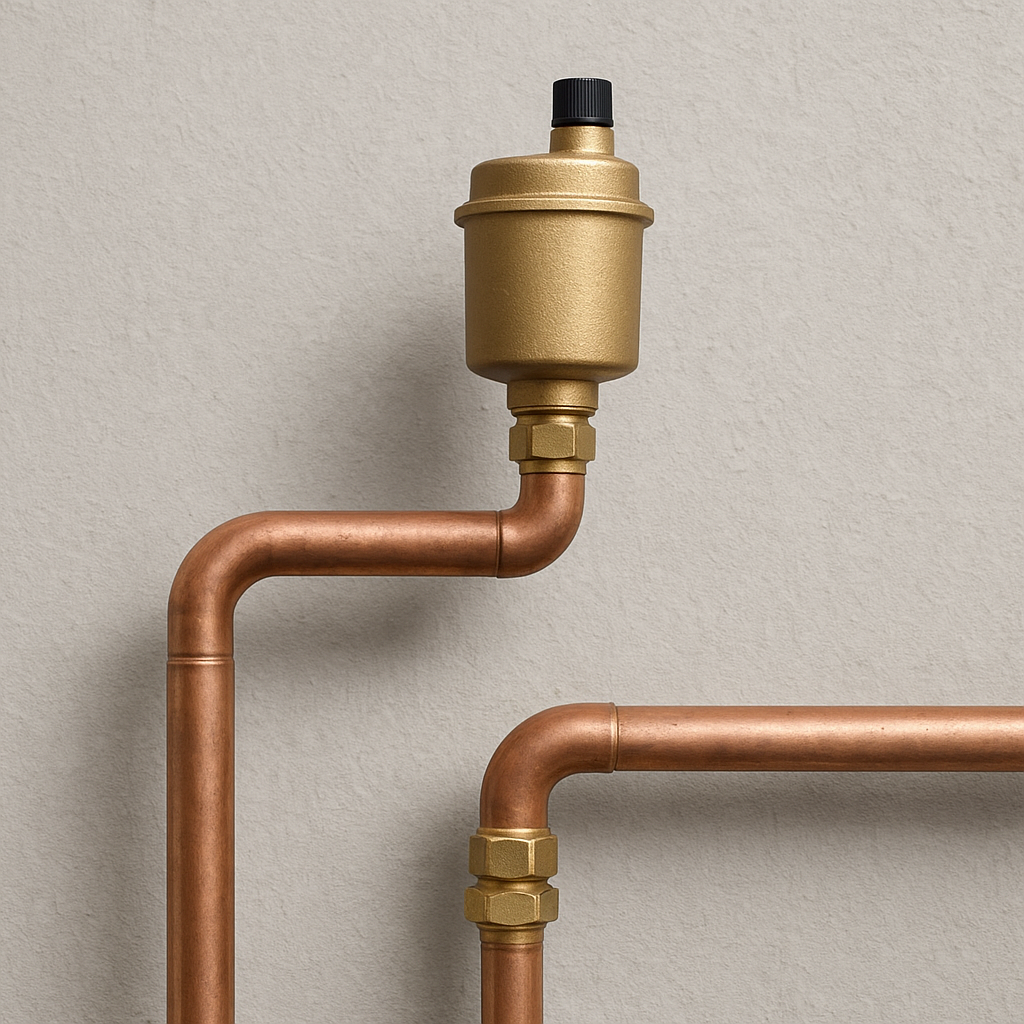

- Automatyczne odpowietrzniki – zawory z pływakiem usuwające powietrze bez udziału człowieka; chronią przed nadmiernym nagromadzeniem się gazów.
- Zawory różnicowo-ciśnieniowe – zapewniają precyzyjne odseparowanie powietrza przy zmianie parametrów ciśnieniowych.
- Separatory powietrza – większe jednostki kombinujące filtrację z odpowietrzaniem i osadzaniem zanieczyszczeń stałych.
Wybór odpowiedniego rozwiązania zależy od:
- Rodzaju i objętości instalacji (grzewcza, sanitarna, chłodnicza)
- Ciśnienia i temperatury roboczej
- Dostępu do punktów serwisowych
- Wymagań serwisowych oraz konserwacji
Praktyczne zasady rozmieszczenia odpowietrzników
Aby osiągnąć pełną efektywność systemu, warto zwrócić uwagę na kilka istotnych wytycznych:
1. Lokalizacja w najwyższych punktach
Odpowietrzniki montuje się zawsze w miejscach, gdzie następuje naturalne gromadzenie się powietrza. To przede wszystkim szczyty pionów instalacyjnych, kolana o dużym kącie nachylenia oraz odcinki za pompami obiegowymi.
2. Unikanie pułapek powietrznych
W projektowaniu tras rur należy minimalizować poziome odcinki zakończone nieoptymalnym spadkiem. Warto stosować złącza i kolanka, które ułatwiają odpływ powietrza do odpowietrzników.
3. Właściwe podłączenie i orientacja
Zawory ręczne i automatyczne powinny być zamocowane pionowo lub lekko pochylone w stronę przewodu powrotnego, co usprawnia odprowadzenie gazów. Montaż odwrotny ograniczy ich efektywność.
4. Dostępność punktów serwisowych
Zainstalowanie odpowietrzników w miejscach trudno dostępnych zaburza proces serwisu i może prowadzić do pominięcia działań konserwacyjnych. Wszystkie zawory muszą być łatwe do odkręcenia i skontrolowania.
Najczęstsze błędy i jak ich unikać
W praktyce instalatorskiej spotyka się powtarzające się niedociągnięcia, które obniżają komfort użytkowania i zwiększają koszty eksploatacji. Oto kluczowe z nich:
- Brak odpowietrzników na nowych odcinkach – pozorne oszczędności przy montażu, długofalowe problemy użytkowe.
- Niewłaściwy dobór urządzeń – zbyt małe lub zbyt duże zawory nie usuną wszystkich pęcherzy powietrza.
- Montowanie w niewłaściwej pozycji – odwrotnie zamontowane pływaki i zawory tracą swoją skuteczność.
- Pomijanie okresowych testów – instalacja bez konserwacji szybko traci właściwości użytkowe.
- Brak dokumentacji technicznej – utrudniona identyfikacja punktów odpowietrzających w trakcie napraw.
Uniknięcie tych błędów wymaga przede wszystkim świadomego projektowania, odpowiedniego szkolenia instalatorów oraz bieżącego nadzoru podczas serwisu systemu.
