Podłogowe ogrzewanie to coraz popularniejsze rozwiązanie w nowoczesnych instalacjach grzewczych, które zapewnia równomierne rozprowadzanie ciepła i podnosi komfort użytkowników. Jednym z kluczowych elementów prawidłowego działania takiej instalacji jest odpowietrzanie obiegu. Zalegające w przewodach powietrze może zaburzać cyrkulację wody, obniżać wydajność systemu oraz powodować nieprzyjemne odgłosy. Warto zatem poznać zasady działania automatycznych odpowietrzników, a także dowiedzieć się, w jakich miejscach instalować je podczas montażu i eksploatacji podłogówki.
Podstawy działania podłogowego ogrzewania i konieczność odpowietrzania
Systemy podłogowego ogrzewania opierają się na pompowaniu ciepłej wody przez rozległą sieć rur ukrytą pod posadzką. Utrzymują one niską temperaturę zasilania (zazwyczaj 35–45 °C) i rozprowadzają ciepło na dużej powierzchni. W takiej instalacji istotne jest zachowanie ciągłości krążenia wody. Nawet drobne pęcherzyki powietrza gromadzące się w przewodach mogą:
- zmniejszyć efektywną powierzchnię wymiany ciepła,
- powodować hałasy (tzw. “klikanie” lub “bulgotanie”),
- zaburzać pracę pompy obiegowej,
- prowadzić do korozji i uszkodzeń elementów instalacji.
Dlatego każda profesjonalna instalacja hydrauliczna przewiduje system odpowietrzający, składający się z zaworów ręcznych lub automatycznych. Te drugie rozwiązanie zyskuje na popularności ze względu na wygodę obsługi i bezawaryjność.
Rodzaje automatycznych odpowietrzników i zasada ich działania
Automatyczne odpowietrzniki to niewielkie urządzenia montowane w newralgicznych punktach instalacji grzewczej. Ich główną zaletą jest to, że samoczynnie usuwają gromadzące się pęcherzyki powietrza, bez konieczności ręcznej interwencji. Do najpopularniejszych typów należą:
- Odpowietrzniki pływakowe – wewnątrz nich znajduje się pływak, który opuszczając się pod wpływem powietrza, otwiera zawór wyzwoleń powietrza.
- Odpowietrzniki membranowe – opierają się na zjawisku rozciągania membrany pod ciśnieniem powietrza, co powoduje otwarcie kanału wywiewnego.
- Odpowietrzniki termostatyczne – dodatkowo reagują na temperaturę czynnika, co pozwala na bardziej precyzyjne dozowanie procesu odpowietrzania.
Zasada działania pływaka
Gdy w przewodzie gromadzi się powietrze, pływak opada na dół komory. W pozycji tej zwalnia sprężynę lub mechanizm otwierający zawór, a zebrane gazy wydostają się na zewnątrz. W chwili gdy czynnika roboczego w przewodzie ponownie jest wystarczająco, pływak unosi się, zamykając zawór. Proces ten zachodzi wielokrotnie i bez ingerencji obsługi.
Czynniki wpływające na skuteczność
- ciśnienie robocze w instalacji,
- temperatura czynnika,
- prędkość przepływu wody,
- jakość montażu i szczelność przewodów.
Lokalizacja automatycznych odpowietrzników w instalacji podłogowej
Prawidłowe umiejscowienie odpowietrzników to klucz do efektywnego usuwania powietrza. Istnieje kilka optymalnych punktów montażu:
- najwyższe punkty rozdzielacza (kolektorów) – tu naturalnie gromadzi się powietrze,
- przy zaworach odcinających,
- na odcinkach przy pompie obiegowej,
- w pobliżu termostatów i regulatorów rozdzielczych.
W systemach wielostrefowych warto zainstalować odpowietrzniki na wejściu i wyjściu każdej pętli. Dzięki temu możliwe jest niezależne odpowietrzanie poszczególnych obiegów.

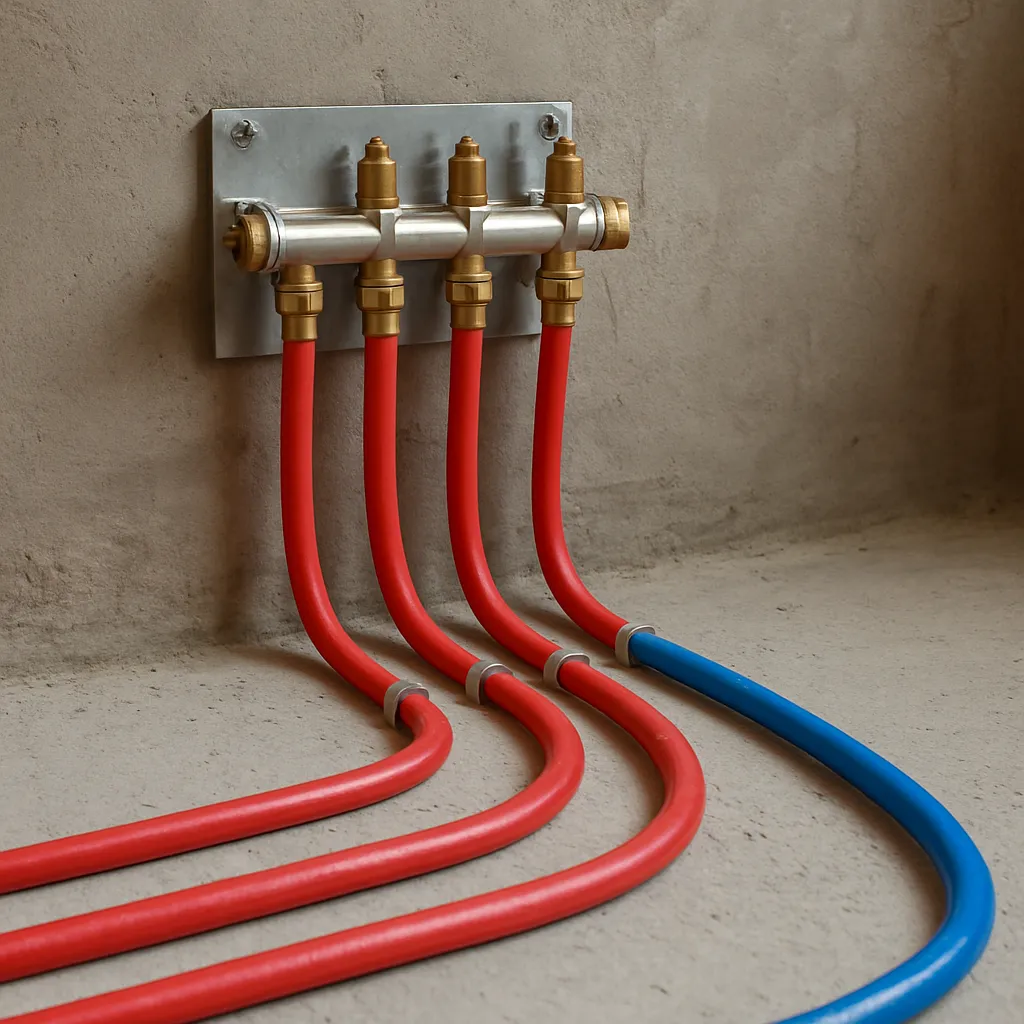

Montaż w rozdzielaczu
Rozdzielacze podłogówki najczęściej wykonane są z mosiądzu lub stali nierdzewnej. Automatyczne odpowietrzniki umieszcza się w górnej części kolektorów, w specjalnych korkach z gwintem 1/8” lub 1/4”. Samodzielny montaż wymaga:
- oczyścić gwint przed instalacją,
- użycia taśmy uszczelniającej,
- dokładnego dokręcenia przy użyciu klucza płaskiego,
- sprawdzenia szczelności po uruchomieniu systemu.
Montaż przy pompie obiegowej
Pompa stanowi naturalne miejsce gromadzenia się powietrza, zwłaszcza po uruchomieniu instalacji. Odpowietrznik powinien znajdować się w odległości maksymalnie 10–15 cm od wylotu pompy, co pozwoli na szybką eliminację zanieczyszczeń gazowych.
Praktyczne wskazówki podczas instalacji i eksploatacji
Planując instalację podłogowego ogrzewania, należy uwzględnić kilka istotnych zasad:
- zaprojektować pętle o długości nieprzekraczającej 100 m,
- dobierać średnice rur zgodnie z wytycznymi producenta,
- zabezpieczyć układ filtrami i zaworami odcinającymi,
- zainstalować automatyczne odpowietrzniki w kluczowych punktach.
Przy uruchomieniu systemu warto wykonać płukanie układu, aby usunąć drobne zanieczyszczenia i resztki instalacyjne. Po osiągnięciu nominalnego ciśnienia można obserwować wskazania manometru i, jeśli to konieczne, dołożyć odpowietrzniki tam, gdzie ciśnienie spada lub występują hałasy.
Cykliczna kontrola
Automatyczne odpowietrzniki zazwyczaj działają bezobsługowo, ale zaleca się okresowe przeglądy co 6–12 miesięcy. W trakcie serwisu należy:
- skontrolować szczelność zaworów,
- usunąć ewentualne osady wokół odpowietrznika,
- sprawdzić drożność otworów wywietrznych,
- ewentualnie wymienić uszczelki i filtry.
Dzięki temu system będzie funkcjonował z maksymalną efektywnością przez wiele lat, a ryzyko awarii zostanie zminimalizowane.
