Zawór różnicowy odgrywa kluczową rolę w każdej instalacji łączącej układ z pompą obiegową oraz elementy działające na zasadzie grawitacji. Dzięki swojej konstrukcji potrafi skutecznie sterować przepływem mediów, zapewniając optymalne ciśnienie i chroniąc układ przed niepożądanymi skutkami różnic ciśnień. W dalszych częściach omówimy jego budowę, zasadę działania oraz praktyczne wskazówki montażowe i eksploatacyjne.
Zasada działania zaworu różnicowego
Każdy zawór różnicowy bazuje na prostej, ale bardzo skutecznej myśli inżynierskiej. W momencie pracy instalacji między dwoma punktami pomiarowymi powstaje różnica ciśnień. Zadaniem zaworu jest reagowanie na tę różnicę w sposób automatyczny, otwierając lub zamykając przepływ w taki sposób, aby utrzymać zaprogramowany poziom różnicy ciśnień, przy którym układ pracuje optymalnie.
W praktyce zawór wyposażony jest w membranę lub tłoczek wyczuwający zmianę ciśnienia. Gdy różnica między wejściem a wyjściem zaworu przekroczy krytyczną wartość, siła działająca na membranę powoduje przesunięcie elementu regulacyjnego, co skutkuje:
- otwarciem drogi przepływu przy zbyt niskiej różnicy ciśnień,
- zawężeniem lub zamknięciem drogi przy nadmiernej różnicy ciśnień.
Taka automatyka eliminuje konieczność ręcznej regulacji, a także chroni instalację przed skutkami kawitacji czy przeciążenia pompy.
Zastosowanie w układach z pompą obiegową
W układach z pompą obiegową najczęstszym problemem jest zmienność obciążenia – ilość i prędkość cieczy mogą znacząco różnić się pomiędzy poszczególnymi okresami pracy. Bez odpowiedniej regulacji może dojść do:
- nadmiernego zużycia energetycznego pompy,
- hałasów i wibracji generowanych przez niekontrolowany przepływ,
- uszkodzenia poszczególnych komponentów instalacji.

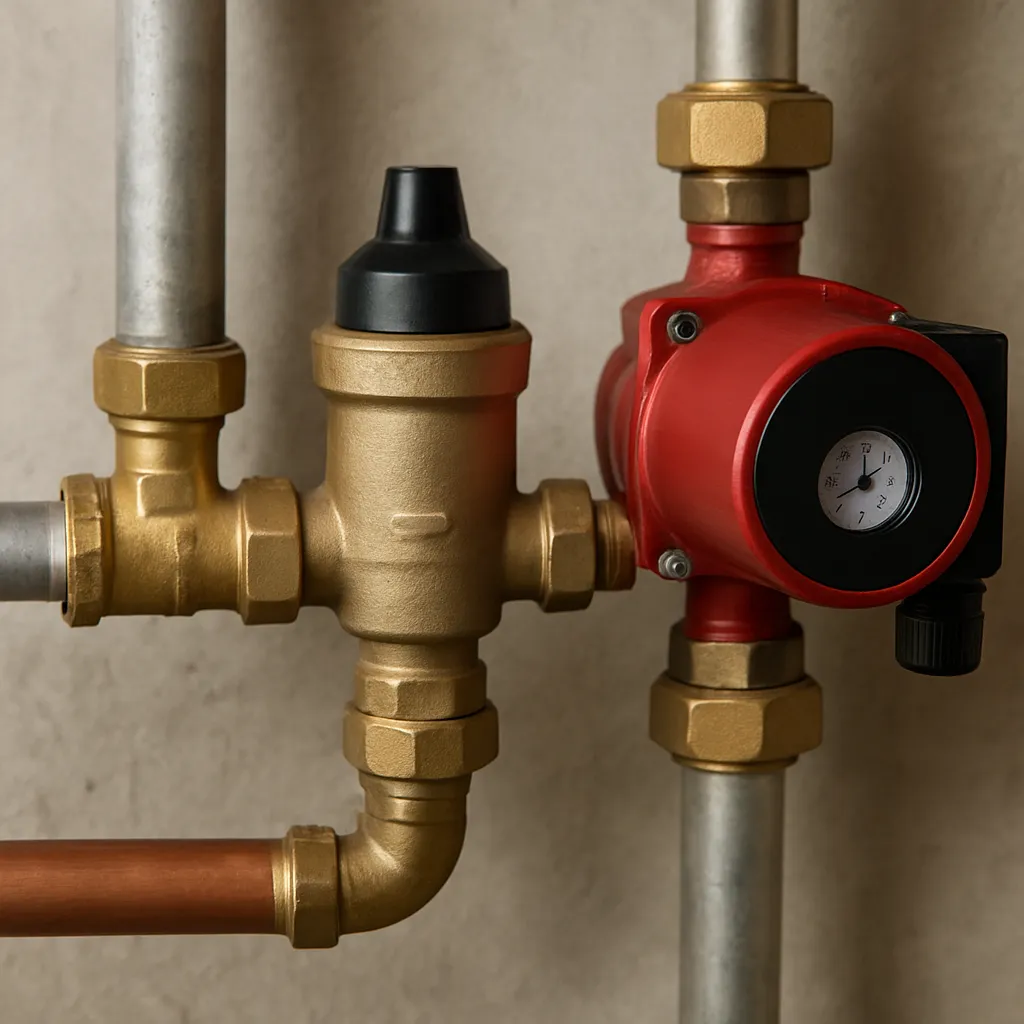

Instalacja zaworu różnicowego bezpośrednio przy pompie pozwala na:
- utrzymanie stałego ciśnienia różnicowego pomiędzy tłoczeniem i ssaniem,
- zapewnienie stabilnej pracy nawet przy częstych zmianach przepływu,
- zwiększenie efektywności energetycznej całego układu.
Dodatkowo, w przypadku gdy pompa ma pracować tylko w określonych warunkach, zawór różnicowy może pełnić funkcję zabezpieczenia przed suchobiegiem – blokując przepływ, gdy różnica ciśnień spadnie poniżej wartości krytycznej.
Integracja z systemami grawitacyjnymi
Instalacje grawitacyjne opierają się na sile ciężkości, co oznacza, że wartość ciśnienia w układzie jest uzależniona od wysokości słupa cieczy. Wprowadzenie pompy do takiego systemu zmienia dynamikę przepływu, dlatego kluczowe jest prawidłowe dostosowanie elementów regulacyjnych:
- zawory odcinające,
- zawory zwrotne,
- zawór różnicowy.
W tej konfiguracji zawór różnicowy pomaga w:
- uniemożliwieniu cofania się wody do obiegu grawitacyjnego, gdy pompa jest wyłączona,
- utrzymaniu stałego strumienia w miejscach, gdzie spadek wysokości powoduje zbyt niski nacisk,
- zapewnieniu równomiernego rozdziału ciepła w instalacjach grzewczych łączących ogrzewanie grawitacyjne z wymuszonym obiegiem.
Dzięki temu całość sieci działa płynnie, bez skoków ciśnienia, które mogłyby wpływać na komfort użytkowników lub powodować przeciążenia urządzeń.
Montaż i konfiguracja zaworu różnicowego
Wybór odpowiedniego modelu
Na rynku dostępne są różne typy zaworów różnicowych, różniące się zakresem regulacji ciśnienia oraz materiałami wykonania. Przy wyborze należy zwrócić uwagę na:
- zakres pracy (minimalne i maksymalne ciśnienie różnicowe),
- materiał korpusu (stal, mosiądz, tworzywo sztuczne),
- pomiar temperatury medium,
- średnicę przyłączy,
- łatwość konserwacji i dostęp do elementów wewnętrznych.
Przygotowanie instalacji
Przed montażem warto:
- przepłukać przewody i usunąć zanieczyszczenia,
- sprawdzić oznaczenia kierunku przepływu na korpusie zaworu,
- zamontować filtry na zasileniu, aby chronić membranę lub tłoczek przed osadami,
- zainstalować zawór w pozycji zgodnej z zaleceniami producenta (zwykle w poziomym odcinku rurociągu).
Odpowiednie uszczelnienie i moment dokręcenia klucza zapewnią szczelność połączeń i długą żywotność podzespołu.
Regulacja parametrów
Po zamontowaniu zaworu należy ustawić wartość różnicy ciśnień według wymagań projektowych. Zazwyczaj odbywa się to poprzez:
- regulacyjny mechanizm śrubowy,
- przesunięcie nastawnika wskazującego żądaną wartość,
- testy przy rzeczywistym przepływie i ewentualne korekty.
Ważne jest, aby regulacji dokonać przy pracującej pompie oraz przy minimalnym i maksymalnym obciążeniu, aby uniknąć późniejszych wahań parametrów.
Najczęstsze problemy i sposoby naprawy
Mimo prostej konstrukcji, użytkownicy instalacji z zaworem różnicowym mogą napotkać kilka typowych wyzwań:
Brak reakcji zaworu na zmianę ciśnienia
- zanieczyszczona membrana – rozmontować i oczyścić,
- uszczelki zużyte lub uszkodzone – wymienić na nowe,
- pęknięcie w korpusie – konieczna wymiana całego zaworu.
Hałas i drgania
- sprawdzenie mocowania i tłumienie drgań,
- zamontowanie tłumików lub elastycznych łączników,
- kontrola filtrów – zablokowane mogą wywoływać nierówny przepływ.
Nieszczelność połączeń
- konieczność ponownego dokręcenia przyłączy,
- zastosowanie właściwych uszczelniaczy (np. taśma lub pasta teflonowa),
- kontrola gniazd gwintowanych i ewentualna korekta uszkodzonych elementów.
Regularna konserwacja oraz okresowe testy ciśnieniowe znacznie wydłużają żywotność zaworu i całego układu.
