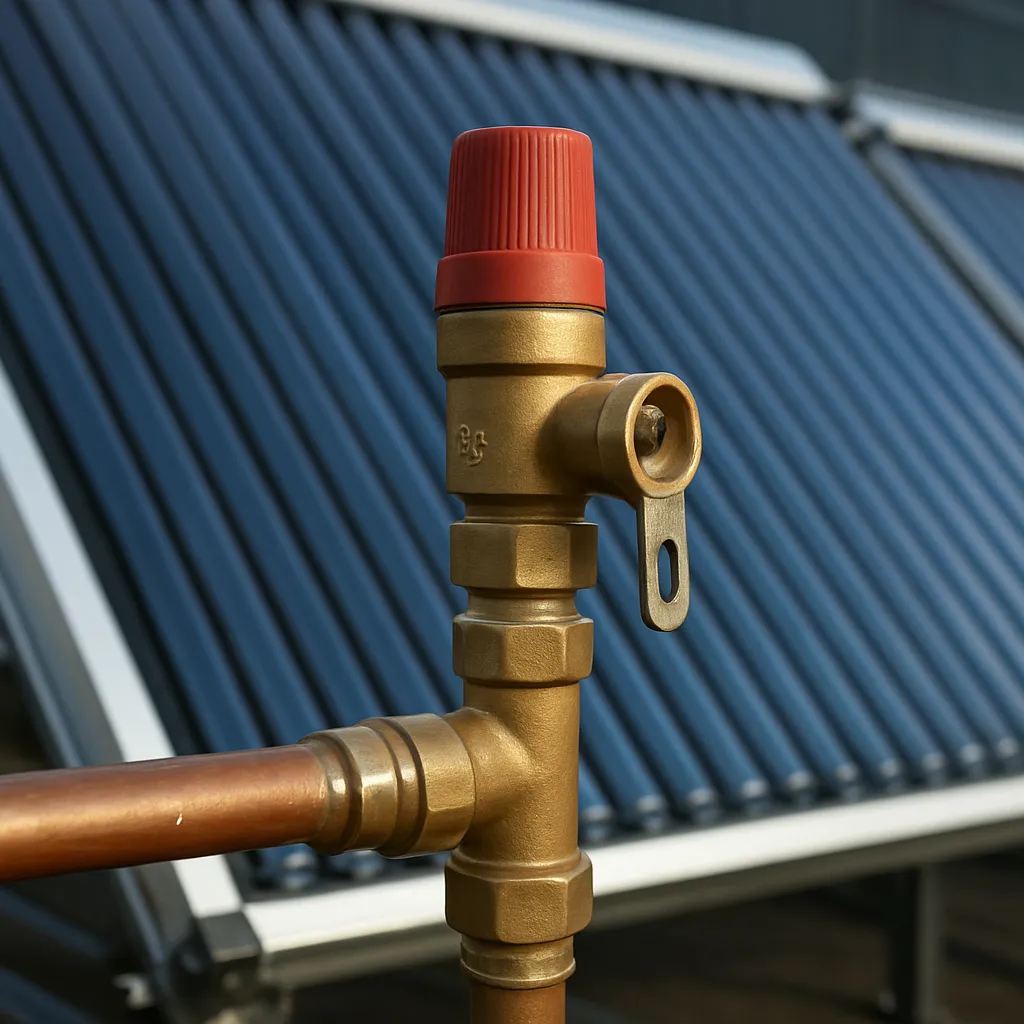

Prawidłowy dobór zaworu bezpieczeństwa w instalacji solarnej ma kluczowe znaczenie dla efektywnej pracy systemu oraz zapewnienia maksymalnego bezpieczeństwa użytkowników. Nieodpowiednio dobrany zawór może prowadzić do nadmiernego wzrostu ciśnienia, awarii elementów instalacji lub całkowitego przestoju. W poniższym artykule przybliżymy zasady działania, kryteria wyboru, zasady montażu oraz utrzymania zaworów przeznaczonych do układów kolektorów słonecznych i podgrzewaczy wody.
Zrozumienie zasady działania zaworu bezpieczeństwa
Zastosowanie w systemach solarnych
Instalacje solarne, zwłaszcza te pracujące w układzie cieczowym, wymagają kontroli przepływu i ciśnienia medium. Podgrzewana przez kolektory słoneczne woda lub mieszanina glikolu może osiągać bardzo wysokie temperatury, co automatycznie przekłada się na wzrost ciśnienia wewnątrz instalacji. Zadaniem zaworu bezpieczeństwa jest otwarcie się po przekroczeniu ustawionego poziomu ciśnienia roboczego, co zapobiega uszkodzeniu rur, wymienników lub zbiorników.
Mechanizm i parametry działania
- Montaż sprężyny dobranej pod konkretną wartość ciśnienia otwarcia.
- Element uszczelniający minimalizujący ryzyko przecieków.
- Wydatek nominalny określający maksymalny przepływ w trakcie awaryjnego upustu.
- Materiały korpusu odporne na korozję i wysoką temperaturę.
Ważne jest, aby zwrócić uwagę na klasyfikację zaworów według normy PN-EN ISO 4126-1 oraz zgodność z obowiązującymi przepisami w zakresie hydrauliki i instalacji grzewczych.
Kryteria doboru zaworu bezpieczeństwa
Wartość ciśnienia roboczego
Podstawowym parametrem jest ciśnienie, przy którym zawór ma się otwierać. Zazwyczaj dobiera się je nieco powyżej maksymalnego ciśnienia roboczego instalacji. Przykładowo, jeśli kolektor osiąga 6 bar, wartość otwarcia zaworu powinna być ustawiona np. na 6,5–7 bar, co uwzględnia bezpieczny margines pracy systemu.
Wydajność przepływu
Kluczowa przy gwałtownych wzrostach ciśnienia. Żeby uniknąć lokalnych przeciążeń, zawór musi odprowadzać nadmiar medium z odpowiednią szybkością. W dokumentacji technicznej znajduje się parametr Kv (współczynnik przepływu), który pozwala obliczyć rzeczywisty wydatek. Dla instalacji domowych zwykle wystarczają wartości od 0,5 do 3 m³/h, ale większe obiekty mogą wymagać profesjonalnych urządzeń o wydajności powyżej 5 m³/h.
- Wybór zaworu o Kv minimalnie większym niż wymagają warunki szczytowe.
- Ustalanie nadmiarowych zabezpieczeń przy równoległych obiegach solarno-grzewczych.
- Uwzględnienie zmian objętości medium w wyniku różnic temperatur.
Instalacja i montaż urządzenia
Wymagania montażowe
Aby zawór mógł poprawnie działać, musi być zamontowany w miejscu zapewniającym swobodny upust w razie potrzeby. Zwykle instaluje się go na króćcu zbiornika lub bezpośrednio na obiegu powrotnym przed naczyniem przeponowym. Zaleca się montaż w pozycji pionowej, w linii prostej bez dodatkowych elementów ograniczających przepływ.
Materiały i akcesoria
Wybór odpowiednich materiałów przyłączeniowych jest równie ważny jak sam zawór. Niezbędne akcesoria to:
- Redukcje i kolanka z mosiądzu lub stali nierdzewnej.
- Uszczelki z PTFE odporne na wysoką temperaturę i glikol.
- Wydłużona dysza odprowadzająca bezpośrednio do kanalizacji lub na odpływ bezpieczny.
Dzięki zastosowaniu korpusu z mosiądzu lub stali nierdzewnej zyskujemy odporność na korozję i długowieczność instalacji.
Konserwacja i kontrola okresowa
Harmonogram przeglądów
Regularne kontrole zaworu są niezbędne dla utrzymania pełnej sprawności i bezpieczeństwa. Najlepiej przeprowadzać je co 6–12 miesięcy, sprawdzając m.in.:
- Poprawność ustawionego ciśnienia otwarcia.
- Szczelność mechanizmu uszczelniającego.
- Brak zanieczyszczeń lub osadów na sitku i sprężynie.
Typowe usterki i ich usuwanie
Do najczęstszych problemów należą blokady spowodowane osadami, korozja wewnętrzna lub uszkodzenie sprężyny. W przypadku zacięcia zaworu rekomenduje się:
- Czyszczenie elementów wewnętrznych rozcieńczonym środkiem odkamieniającym.
- Wymianę sprężyny na fabrycznie nową, zgodnie z dokumentacją producenta.
- Kontrolę uszczelki i ewentualną jej wymianę na oryginalny zamiennik.
Dzięki systematycznej konserwacji można znacząco wydłużyć żywotność urządzenia i uniknąć nieplanowanych przestojów instalacji.
