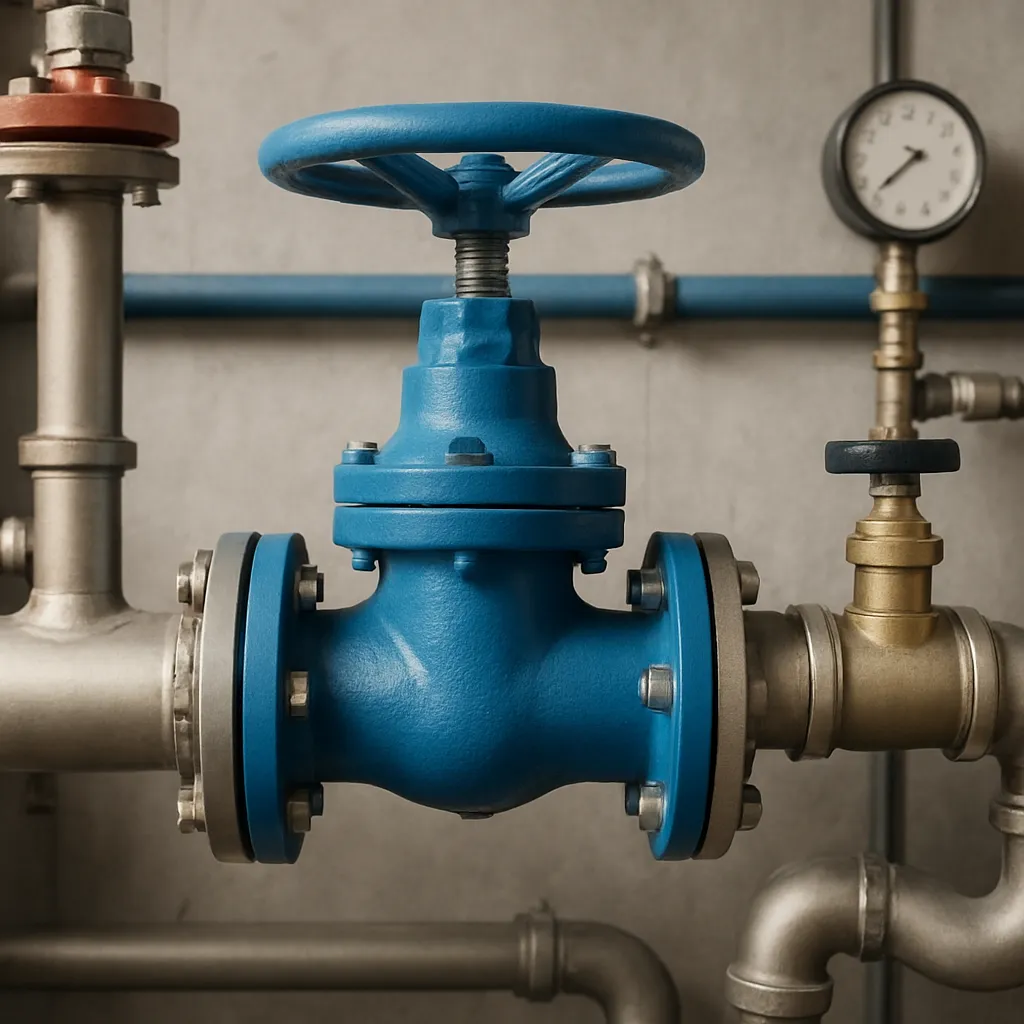

Zawór hydrauliczny to element układu, który steruje przepływem cieczy roboczej, ogranicza ciśnienie albo blokuje cofanie się medium. W praktyce decyduje o tym, czy siłownik ruszy, z jaką prędkością będzie pracował i czy instalacja pozostanie bezpieczna przy zmianie obciążenia. Choć z zewnątrz zawory często wyglądają niepozornie, ich rola w hydraulice siłowej i w wielu instalacjach technicznych jest fundamentalna. Od właściwego doboru i stanu zaworu zależą sprawność, powtarzalność ruchu oraz bezpieczeństwo całego układu.
Co to jest zawór hydrauliczny?
Intuicyjnie zawór hydrauliczny można porównać do „strażnika przepływu”. Otwiera drogę cieczy, przymyka ją, kieruje w inne miejsce albo reaguje wtedy, gdy ciśnienie staje się zbyt wysokie. Dzięki temu układ nie działa chaotycznie, lecz zgodnie z założonym sposobem sterowania.
Bardziej formalnie zawór hydrauliczny jest elementem sterującym w układzie hydraulicznym, przeznaczonym do kontroli jednego lub kilku parametrów pracy cieczy roboczej. Najczęściej kontroluje kierunek przepływu, ciśnienie lub natężenie przepływu wyrażane np. w litrach na minutę. Nie każdy zawór robi to samo, dlatego określenie „zawór hydrauliczny” obejmuje kilka różnych grup konstrukcji.
W typowym, uproszczonym układzie hydrauliki siłowej zawór znajduje się pomiędzy pompą a odbiornikiem energii, takim jak siłownik lub silnik hydrauliczny. Uproszczony schemat można opisać tak: zbiornik → pompa → zawory i elementy sterujące → odbiornik → powrót do zbiornika. W rzeczywistych maszynach liczba zaworów bywa znacznie większa, ponieważ każdy odpowiada za konkretną funkcję.
Zawór hydrauliczny spotyka się w maszynach budowlanych, prasach, podnośnikach, wózkach, liniach przemysłowych, a także w niektórych instalacjach wodnych i grzewczych, jeśli mowa o armaturze sterującej przepływem lub ciśnieniem.
Jak działa zawór hydrauliczny?
Zasada działania zależy od typu zaworu, ale wspólny mechanizm jest prosty: ciecz napływa do korpusu zaworu, a element ruchomy zmienia warunki przepływu. Tym elementem może być grzybek, suwak, kulka, stożek lub inny detal roboczy. Zmiana jego położenia powoduje otwarcie, zamknięcie, zdławienie albo przekierowanie strumienia cieczy.
W zaworach hydraulicznych położenie elementu roboczego jest wymuszane mechanicznie, ręcznie, elektromagnetycznie, sprężyną, pilotem hydraulicznym albo kombinacją tych sposobów. To ważne, ponieważ od metody sterowania zależy szybkość reakcji, precyzja oraz zachowanie zaworu po zaniku zasilania.
W praktyce zawór nie „tworzy” energii. On tylko zarządza tym, jak energia hydrauliczna przenoszona przez ciecz jest wykorzystywana w układzie. Jeśli zawór dławi przepływ, to zwykle pojawia się spadek ciśnienia na tym elemencie i część energii zamienia się w ciepło. Dlatego poprawna praca zaworu to nie tylko sterowanie ruchem, ale też wpływ na straty i temperaturę cieczy.
Warto też rozróżnić dwa pojęcia, które bywają mylone:
- ciśnienie opisuje, z jakim naciskiem ciecz oddziałuje na powierzchnię,
- przepływ opisuje, jaka ilość cieczy przepływa w jednostce czasu.
Zawór hydrauliczny może więc sterować ciśnieniem, przepływem albo kierunkiem przepływu, ale nie każdy typ robi wszystko jednocześnie.
Podstawowe rodzaje zaworów hydraulicznych
Najbardziej praktyczny podział wynika z funkcji, jaką zawór pełni w układzie. Dzięki temu łatwiej zrozumieć, dlaczego dwa z pozoru podobne elementy pracują zupełnie inaczej.
Zawory sterujące kierunkiem przepływu
Te zawory decydują, którędy popłynie ciecz. W tej grupie znajdują się między innymi rozdzielacze i zawory zwrotne. Rozdzielacz może skierować olej do jednej komory siłownika, do drugiej albo odprowadzić go do zbiornika. Z kolei zawór zwrotny przepuszcza ciecz tylko w jednym kierunku i blokuje przepływ w przeciwnym.
Zawory ciśnieniowe
Ich zadaniem jest nadzór nad ciśnieniem w układzie. Typowym przykładem jest zawór przelewowy, który ogranicza maksymalne ciśnienie przez otwarcie przepływu do linii powrotnej lub zbiornika po osiągnięciu nastawionej wartości. To element ochronny, a nie zwykły regulator prędkości.
Inny przykład to zawór redukcyjny, który obniża ciśnienie w wybranej gałęzi układu. Stosuje się go tam, gdzie jeden odbiornik wymaga niższego ciśnienia niż reszta instalacji. Nie należy mylić zaworu przelewowego z redukcyjnym: pierwszy ogranicza ciśnienie maksymalne całego lub części układu, drugi utrzymuje niższe ciśnienie za zaworem.
Zawory przepływowe
Ta grupa służy do regulacji natężenia przepływu, a więc pośrednio wpływa na prędkość ruchu siłownika lub prędkość obrotową silnika hydraulicznego. Najprostszym przykładem jest zawór dławiący, który zmniejsza przekrój przepływu. W praktyce jego działanie zależy od różnicy ciśnień i warunków pracy, dlatego nie zawsze zapewnia idealnie stałą prędkość odbiornika.
| Rodzaj zaworu hydraulicznego | Główna funkcja | Zasada działania | Ważna uwaga praktyczna |
|---|---|---|---|
| Zawór przelewowy | Ograniczenie maksymalnego ciśnienia | Otwiera się po przekroczeniu nastawy i odprowadza ciecz | Chroni układ, ale nie zastępuje prawidłowego doboru pozostałych elementów |
| Zawór redukcyjny | Obniżenie ciśnienia w wybranej gałęzi | Utrzymuje niższe ciśnienie za zaworem niż przed nim | Nie pełni tej samej funkcji co zawór przelewowy |
| Zawór zwrotny | Przepływ tylko w jednym kierunku | Zamyka się przy próbie cofania cieczy | Chroni przed niepożądanym opróżnianiem lub cofaniem medium |
| Zawór dławiący | Regulacja natężenia przepływu | Zmniejsza pole przekroju przepływu | Powoduje straty ciśnienia i może zwiększać nagrzewanie oleju |
| Zawór bezpieczeństwa | Ochrona przed stanem niebezpiecznym | Reaguje na przekroczenie dopuszczalnych warunków pracy | Nie wolno go obchodzić ani przestawiać bez dokumentacji urządzenia |
Gdzie stosuje się zawory hydrauliczne?
Zawór hydrauliczny występuje praktycznie w każdym układzie, w którym ciecz ma coś sterować lub zabezpieczać. W hydraulice siłowej steruje ruchem siłowników i silników hydraulicznych, ogranicza przeciążenia oraz stabilizuje warunki pracy. Bez zaworów pompa tłoczyłaby ciecz, ale układ nie miałby precyzyjnej kontroli.
W maszynach mobilnych zawory decydują o ruchach ramienia, łyżki, podpór czy napędu osprzętu. W prasach i urządzeniach przemysłowych odpowiadają za kolejność ruchów, utrzymanie nacisku i bezpieczne odciążenie instalacji. W podestach ruchomych i podnośnikach zawory zwrotne i zabezpieczające mają szczególne znaczenie dla utrzymania położenia oraz ochrony przed niekontrolowanym opadaniem.
W szerszym znaczeniu armatura zaworowa występuje także w instalacjach wodnych i grzewczych. Tam zakres funkcji bywa inny niż w hydraulice siłowej, ale idea pozostaje podobna: sterowanie przepływem, ciśnieniem albo kierunkiem medium.
Jak dobrać zawór hydrauliczny?
Dobór zaworu hydraulicznego nie polega na wyborze elementu „o podobnym wyglądzie”. Trzeba zacząć od określenia funkcji: czy zawór ma sterować kierunkiem ruchu, ograniczać ciśnienie, utrzymywać przepływ, czy blokować cofanie cieczy. To pierwszy i najważniejszy krok.
Następnie analizuje się warunki pracy układu. Znaczenie mają między innymi:
- rodzaj medium, zwykle oleju hydraulicznego o określonych właściwościach,
- wymagane natężenie przepływu,
- zakres ciśnień roboczych i możliwych przeciążeń,
- sposób sterowania: ręczny, mechaniczny, elektryczny, hydrauliczny,
- wymagana szczelność i szybkość reakcji,
- dopuszczalne straty ciśnienia,
- warunki środowiskowe i montażowe.
W praktyce ważne jest też przyłącze, sposób zabudowy, charakterystyka pracy oraz zgodność z pozostałymi elementami instalacji. Zbyt mały zawór może powodować nadmierne opory przepływu, a niewłaściwa charakterystyka sterowania może prowadzić do szarpania ruchu lub przegrzewania oleju.
Nie wolno zakładać, że większe ciśnienie robocze automatycznie oznacza lepszy dobór. Parametry zaworu muszą być zgodne z dokumentacją producenta maszyny lub projektem układu, a nie dobierane „na zapas” bez analizy.
Najczęstsze problemy i błędy związane z zaworami hydraulicznymi
Awaria zaworu hydraulicznego rzadko objawia się tylko w jeden sposób. Ten sam objaw może mieć kilka przyczyn, dlatego warto oddzielać obserwację od diagnozy.
Typowe objawy
- niestabilny ruch siłownika,
- zbyt wolna lub zbyt szybka praca odbiornika,
- wzrost temperatury oleju,
- hałas w układzie,
- brak utrzymania położenia,
- brak osiągania wymaganego ciśnienia lub odwrotnie, częste otwieranie przelewu.
Możliwe przyczyny
- zanieczyszczenie elementów roboczych zaworu,
- zużycie powierzchni uszczelniających,
- zacięcie suwaka lub grzybka,
- niewłaściwa nastawa,
- błędy montażowe,
- zbyt lepki lub zbyt rzadki olej w danych warunkach temperatury,
- problem leżący poza samym zaworem, np. po stronie pompy, siłownika lub filtracji.
Jak weryfikować problem
Weryfikacja powinna polegać na pomiarach i porównaniu z dokumentacją układu, a nie na zgadywaniu. Sprawdza się ciśnienie w odpowiednich punktach, zachowanie przepływu, temperaturę oleju, czystość cieczy oraz reakcję zaworu na sygnał sterujący. W wielu przypadkach zabrudzenie oleju jest przyczyną wtórną, ale właśnie ono prowadzi do zacinania i nieszczelności zaworów.
Podczas serwisu należy bezwzględnie stosować procedury producenta, odłączyć źródła energii i rozładować ciśnienie zgodnie z instrukcją urządzenia. Układ hydrauliczny może pozostawać pod wysokim ciśnieniem nawet po zatrzymaniu maszyny.
Na co zwrócić uwagę w eksploatacji zaworów hydraulicznych?
Prawidłowa eksploatacja zaworu hydraulicznego zaczyna się od czystości medium. Nawet dobrze zaprojektowany i drogi zawór nie będzie działał poprawnie, jeśli w oleju pojawią się opiłki, produkty zużycia czy zanieczyszczenia po naprawie. Precyzyjne szczeliny robocze są wrażliwe na zabrudzenia.
Istotna jest także temperatura pracy. Zmiana temperatury wpływa na lepkość oleju hydraulicznego, a lepkość wpływa na przecieki wewnętrzne, spadki ciśnienia i charakterystykę działania zaworów. To dlatego układ zachowujący się poprawnie po rozgrzaniu może pracować inaczej zaraz po rozruchu.
Nie warto też traktować regulacji zaworu jako uniwersalnego sposobu rozwiązania każdego problemu. Przestawienie nastawy zaworu przelewowego nie naprawi zużytej pompy, nieszczelnego siłownika ani źle dobranego przewodu. Daje czasem pozorną poprawę, ale może zwiększyć obciążenie i ryzyko uszkodzeń.
W codziennej eksploatacji liczą się:
- regularna kontrola stanu oleju i filtracji,
- obserwacja zmian temperatury i hałasu,
- sprawdzanie szczelności z zachowaniem zasad bezpieczeństwa,
- stosowanie części zgodnych z dokumentacją,
- unikanie przypadkowych zmian nastaw zabezpieczeń.
FAQ – najczęstsze pytania o zawór hydrauliczny
Do czego służy zawór hydrauliczny?
Zawór hydrauliczny służy do sterowania pracą cieczy w układzie. W zależności od konstrukcji kontroluje kierunek przepływu, ogranicza lub redukuje ciśnienie, reguluje natężenie przepływu albo zabezpiecza instalację przed niepożądanym stanem pracy.
Czym różni się zawór przelewowy od zaworu redukcyjnego?
Zawór przelewowy ogranicza maksymalne ciśnienie przez otwarcie drogi odpływu po osiągnięciu nastawy. Zawór redukcyjny utrzymuje niższe ciśnienie w określonej części układu. To dwa różne zadania, dlatego nie należy ich stosować zamiennie bez analizy schematu.
Czy zawór hydrauliczny reguluje ciśnienie i przepływ jednocześnie?
Nie zawsze. Niektóre zawory hydrauliczne są przeznaczone głównie do kontroli ciśnienia, inne do sterowania przepływem, a jeszcze inne do kierowania strumieniem cieczy. W bardziej złożonych konstrukcjach funkcje mogą się łączyć, ale nie jest to cecha każdego zaworu.
Dlaczego zawór hydrauliczny może się zacinać?
Jedną z częstych przyczyn są zanieczyszczenia oleju, które zakłócają ruch precyzyjnych elementów roboczych. Powodem może być także zużycie, korozja, uszkodzenie sprężyny, niewłaściwa lepkość medium lub błąd montażu. Sam objaw zacinania nie wskazuje jeszcze jednej pewnej przyczyny.
Czy każdy zawór hydrauliczny nadaje się do każdego układu?
Nie. Dobór zależy od funkcji zaworu, rodzaju medium, zakresu ciśnień, wymaganego przepływu, sposobu sterowania, warunków montażu i dokumentacji maszyny. Nawet podobne z zewnątrz zawory mogą mieć inną charakterystykę działania i inne przeznaczenie.
Jakie znaczenie ma czystość oleju dla zaworu hydraulicznego?
Bardzo duże. Zawór hydrauliczny pracuje często z małymi luzami i precyzyjnymi powierzchniami uszczelniającymi, dlatego zabrudzenia mogą powodować nieszczelność, zacinanie, niestabilną pracę i przyspieszone zużycie. Dobra filtracja jest jednym z podstawowych warunków niezawodności.
Czy można samodzielnie zwiększyć nastawę zaworu bezpieczeństwa?
Nie należy tego robić bez dokumentacji i procedur producenta. Zawór bezpieczeństwa chroni układ oraz operatora, a nieprawidłowa zmiana nastawy może doprowadzić do przeciążenia przewodów, siłowników, pompy lub korpusu zaworu. Regulacja takich elementów wymaga wiedzy technicznej i kontroli parametrów.
