Wprowadzając odpowiednie urządzenia w instalacjach grzewczych, hydraulika staje się kluczowym elementem zapewniającym efektywność i trwałość systemu. Mieszacze 3- i 4-drogowe to specjalistyczne komponenty, które odpowiadają za precyzyjną regulację temperatury i optymalne gospodarowanie przepływem nośnika ciepła lub chłodu. Poniższy artykuł przybliża ich budowę, zasady działania, typowe zastosowania oraz schematy montażowe, pozwalając na wybór rozwiązania najlepiej dopasowanego do potrzeb każdego projektu.
Zasada działania mieszaczy 3- i 4-drogowych

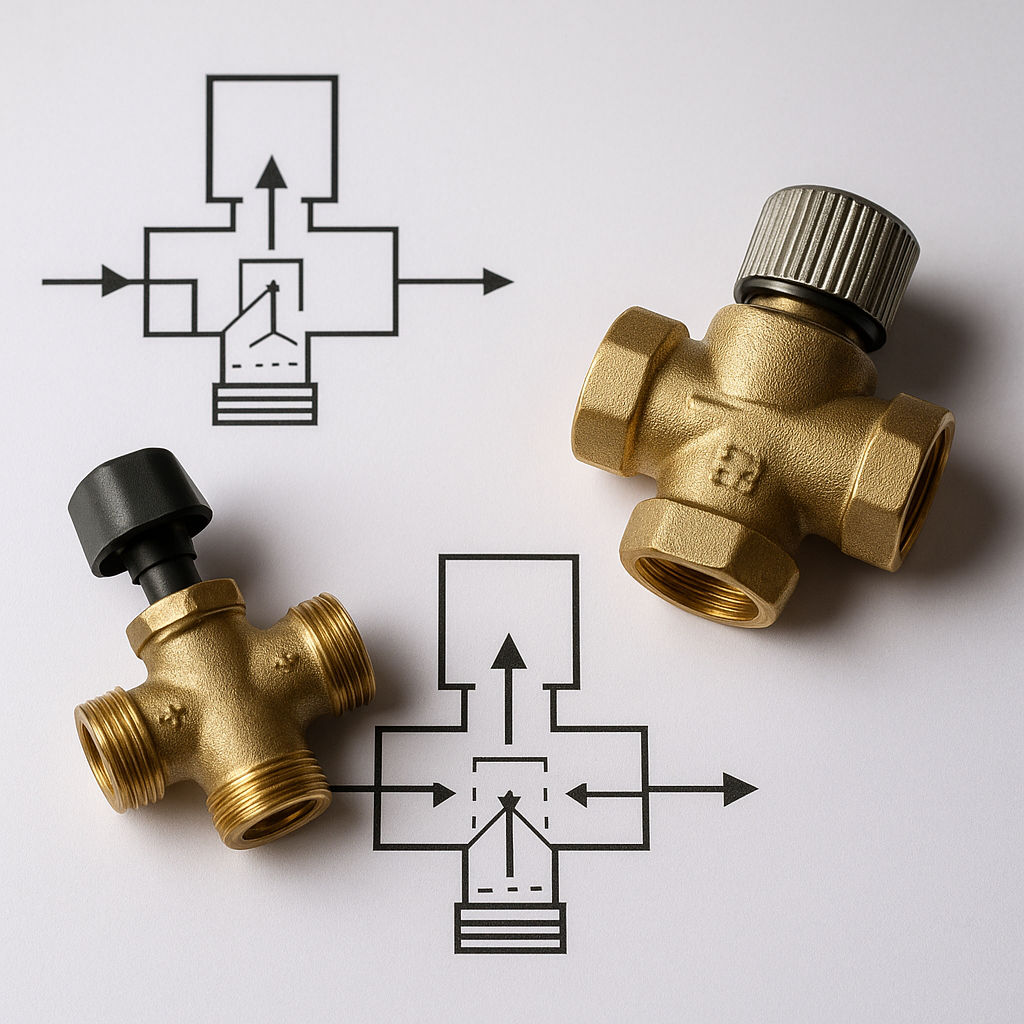

Mieszacze 3- i 4-drogowe to armatura pozwalająca na łączenie, rozdzielanie lub mieszanie strumieni cieczy przy zachowaniu określonych parametrów pracy. Wariant 3-drogowy posiada jedno przyłącze wlotowe i dwa wylotowe (lub odwrotnie), a element sterujący (zwykle siłownik) decyduje, w jakim stopniu każda z dróg jest otwarta. W przypadku mieszacza 4-drogowego mamy do czynienia z dwoma parami wejść i wyjść, co umożliwia m.in. powrót części medium do obiegu pierwotnego oraz separację obiegów o różnych ciśnieniach lub temperaturach.
Elementy konstrukcyjne
Istotnymi częściami mieszaczy są:
- Korpus zaworu – wykonany ze stali, mosiądzu lub żeliwa, odporny na korozję i wysokie ciśnienie.
- Trzpień i gniazda – zapewniające szczelność i precyzyjne pozycjonowanie.
- Siłownik (elektryczny lub pneumatyczny) – steruje ułożeniem trzpienia.
- Czujnik temperatury
- Sprężyna zwrotna – gwarantująca bezpieczny stan w razie braku zasilania siłownika.
Regulacja temperaturowa
Dzięki wykorzystaniu czujników i sterowników, mieszacze umożliwiają płynne utrzymywanie zadanej temperatury w obiegu wtórnym. W praktyce czujnik monitoruje temperaturę powrotu instalacji, a sterownik porównuje wartość z wartością zadaną, wysyłając sygnał do siłownika zaworu. Rezultatem jest zmiana proporcji zimnego i gorącego medium, co przekłada się na stabilizację warunków cieplnych w całym układzie.
Zastosowanie mieszaczy 3-drogowych
Mieszacze 3-drogowe sprawdzają się wszędzie tam, gdzie zachodzi potrzeba mieszania wody z obiegu kotła z wodą powracającą z instalacji odbiorczej. Ich najczęstsze zastosowania to:
- Instalacje ogrzewania podłogowego – dzięki niskim temperaturom roboczym.
- Obiegi grzejnikowe z koniecznością ochrony kotła przed zbyt zimnym powrotem.
- Systemy ciepłej wody użytkowej – tam, gdzie wymagana jest ochrona przed poparzeniem.
W instalacji podłogowej mieszacz obniża temperaturę zasilania do poziomu 35–45°C, co zabezpiecza rury przed przegrzaniem i użytkowników przed dyskomfortem cieplnym.
Mieszacze 4-drogowe w instalacjach zaawansowanych
Mieszacz 4-drogowy to rozwiązanie znacznie bardziej uniwersalne, stosowane w obiegach, gdzie konieczne jest zarówno agregowanie, jak i rozdzielanie mediów. Dzięki czterem portom pozwala na:
- Oddzielne obiegi pierwotne i wtórne przy zachowaniu różnicy ciśnień.
- Ochronę pompy przed kawitacją.
- Implementację funkcji chłodzenia lub odzysku ciepła.
Powszechnym przykładem jest współpraca z pompą ciepła – mieszacz 4-drogowy kieruje zbyt chłodne medium z powrotu do obiegu pierwotnego, aby utrzymać temperaturę odparowania na optymalnym poziomie.
Systemy grzewczo-chłodzące
W nowoczesnych budynkach wykorzystuje się instalacje łączące ogrzewanie i chłodzenie aktywne. Mieszacz 4-drogowy decyduje o skierowaniu czynnika do wymiennika chłodniczego lub grzewczego, uzależniając to od aktualnych potrzeb i zewnętrznych warunków pogodowych.
Ochrona przed kawitacją
Prawidłowe bilansowanie obiegów za pomocą mieszacza 4-drogowego minimalizuje ryzyko kawitacji w pompie obiegowej, co wpływa pozytywnie na żywotność urządzenia oraz stabilność ciśnienia w całym układzie.
Schematy podłączeń i przykłady instalacji
Poniżej przedstawiono trzy typowe schematy podłączeń mieszaczy wraz z opisem ich zastosowania.
Schemat A – instalacja z kotłem kondensacyjnym
- Obieg pierwotny: kocioł → mieszacz → pompa obiegowa → kocioł.
- Obieg wtórny: mieszacz → odbiorniki (podłogówka/radiatory) → mieszacz.
- Zadaniem mieszacza jest ochrona kotła przed zbyt niską temperaturą powrotu (min. 55°C).
Schemat B – współpraca z pompą ciepła
- Pompa ciepła → wymiennik → mieszacz 4-drogowy → obieg wtórny.
- Część medium z powrotu cofa się do wymiennika, co umożliwia utrzymanie optymalnej temperatury parowania.
- System uzupełnia się grzałką elektryczną jako elementem wspomagającym przy niskich obciążeniach.
Schemat C – integracja z instalacją solarną
- Panel słoneczny → solarowy wymiennik płytowy → mieszacz 4-drogowy.
- Zachowana jest separacja ciśnień między obiegiem solarnym a obiegiem grzewczym.
- Mieszacz optymalizuje temperaturę zasilania, łącząc energię słoneczną z kotłem/ogniwem.
Konserwacja i serwisowanie
Prawidłowa eksploatacja mieszaczy wymaga regularnych przeglądów i czynności serwisowych. Należy zwrócić uwagę na:
- Szczelność delikatnych uszczelnień i gniazd zaworowych.
- Stan sprężyny zwrotnej i siłownika – test poprawności działania.
- Usunięcie osadów i zanieczyszczeń – zwłaszcza w mieszaczach stosowanych w instalacjach odzysku ciepła.
- Weryfikację parametrów pracy dzięki czujnikom temperatury i ciśnienia.
Regularna konserwacja przekłada się bezpośrednio na bezpieczeństwo i niezawodność instalacji, a także na wydłużenie żywotności całego systemu grzewczego.
