Jak dobrać naczynie wzbiorcze i armaturę zabezpieczającą

W każdej instalacji grzewczej czy chłodniczej prawidłowe dobranie naczynia wzbiorczego oraz kompletnej armatury zabezpieczającej to fundament niezawodnej i bezpiecznej pracy całego układu. Niniejszy tekst poświęcony jest analizie parametrów, kryteriów wyboru oraz praktycznym wskazówkom montażowym, dzięki którym specjaliści usług hydraulicznych uzyskają optymalne rozwiązania dostosowane do indywidualnych potrzeb klienta.

Rola naczynia wzbiorczego w instalacji

W instalacjach zamkniętych naczynie wzbiorcze pełni kluczową funkcję kompensacji objętości medium podczas jego nagrzewania i chłodzenia. Bez prawidłowego doboru pojawia się ryzyko nadmiernego ciśnienia, prowadzącego do uszkodzeń rur, grzejników czy wymienników ciepła. Zadania naczynia to:

• absorpcja zmian objętościowych cieczy,
• utrzymanie stabilnego ciśnienia roboczego,
• oddzielanie powietrza od czynnika grzewczego,
• ochrona armatury przed przeciążeniem.

Pod względem konstrukcyjnym wyróżniamy naczynia z membraną (tzw. przeponowe) oraz z kulistą membraną. W pierwszym typie elastyczna przegroda oddziela gaz azotowy od wody, eliminując mieszanie się faz i zapobiegając korozji. Drugi wariant spotyka się rzadziej, ale równie skutecznie.

Dobór odpowiedniego naczynia wzbiorczego

1. Obliczenia pojemności

Początek procesu to określenie objętości instalacji oraz zakresu temperaturowego. Standardowy wzór na pojemność naczynia:

V_n = V_inst × (ΔT / (P_max / P_pre − 1))

gdzie:

• V_inst – objętość wody w instalacji [l],
• ΔT – różnica temperatury (maks. minus min.) [°C],
• P_max – dopuszczalne ciśnienie robocze [bar],
• P_pre – ciśnienie wstępne naczynia [bar].

Nierzadko producenci udostępniają tabele ułatwiające ten wybór. Ważne, by dobrać naczynie o minimalnie większej pojemności niż wynik obliczeń, co zabezpieczy przed pracą na granicy.

2. Ciśnienie wstępne i robocze

Ciśnienie wstępne (preload) w naczyniu zazwyczaj ustawia się na wartość nieco niższą niż ciśnienie w punkcie najwyższym instalacji. Dzięki temu przy chwili rozruchu pompa będzie łatwiej przełamywać opór, a membrana nie ulegnie nadmiernemu odkształceniu.

• Ciśnienie minimalne – zwykle 0,8–1,0 bar.
• Ciśnienie maksymalne – zgodne z deklaracją producenta, często 6 bar dla instalacji grzewczych.

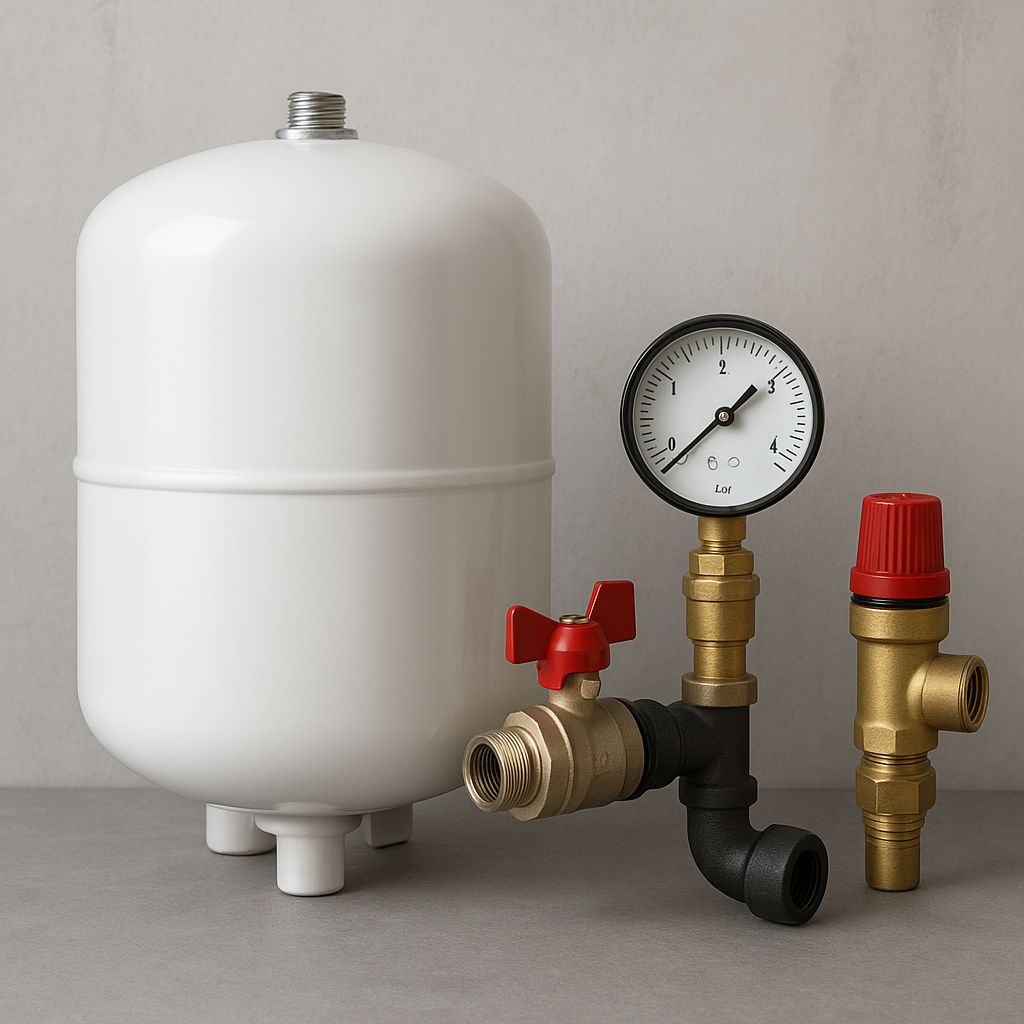

Armatura zabezpieczająca – niezbędne komponenty

Komplet zabezpieczeń instalacji grzewczej składa się z kilku elementów, które współdziałają, by utrzymać bezpieczeństwo i długą żywotność układu. Oto główne składniki:

Zawór bezpieczeństwa

• Zadaniem jest automatyczne upuszczanie czynnika przy przekroczeniu nastawy ciśnienia (np. 2,5 bar). Zawór powinien być kalibrowany zgodnie z normą PN-EN 1488.
• Montaż: możliwie blisko kotła, powyżej naczynia wzbiorczego, z uwzględnieniem przewodów spustowych kierujących wodę do kanalizacji.

Zawór napełniania i odpowietrznik

• Automatyczny zawór napełniający gwarantuje utrzymanie stałego ciśnienia wstępnego, pobierając wodę z sieci.
• Wbudowany odpowietrznik usuwa powietrze, które może powodować hałasy, korozję i ograniczać wydajność wymienników.

Zawory odcinające i zwrotne

• Zawory odcinające (kulowe lub grzybkowe) umożliwiają izolację fragmentów instalacji podczas serwisowania.
• Zawory zwrotne chronią przed cofaniem się wody, co w przypadku instalacji wieloobiegowych zapobiega mieszaniu temperatur i spadkowi parametrów pracy.

Manometr i czujniki ciśnienia

Regularny odczyt wartości ciśnienia jest konieczny do oceny stanu instalacji. Warto uzupełnić manometr o cyfrowy czujnik, który może być zintegrowany z systemem automatyki budynku.

Instalacja i konserwacja naczynia wzbiorczego

Krok po kroku – montaż urządzenia

• Wybór miejsca: jak najbliżej źródła ciepła, na rurociągu powrotnym.
• Podłączenie armatury: zawór odcinający, zawór bezpieczeństwa, zawór napełniający.
• Ustawienie ciśnienia wstępnego: przy pomocy manometru i pompki nożnej lub kompresora.
• Odpowietrzenie instalacji: sezonowo lub przy pierwszym napełnieniu.

Przeglądy i serwis

Aby zapewnić sprawność i żywotność naczynia:

• Co pół roku kontrola ciśnienia wstępnego – spadki sygnalizują uszkodzenie membrany.
• Sprawdzenie zaworów bezpieczeństwa – cykliczne kalibracje i testy wypływu.
• Ocena stanu antykorozyjnego – czyszczenie wnętrza rzadko, zazwyczaj po 5–10 latach.

Praktyczne uwagi dla wykonawców

Przy pracach montażowych i serwisowych warto pamiętać o kilku kluczowych aspektach:

• Dobór armatury zgodny z parametrami naczynia – nie mieszaj różnych klas ciśnieniowych.
• Dokładne uszczelnianie połączeń – stosowanie taśm teflonowych lub past anaerobowych.
• Odpowiednia preizolacja rur niskotemperaturowych – zapobiega kondensacji i stratą ciepła.
• Regularne szkolenia ekip montażowych – aktualizacja wiedzy o nowych normach i technologiach.

Nowoczesne rozwiązania

Na rynku pojawiają się inteligentne naczynia wzbiorcze z wbudowaną elektroniką, pozwalające na automatyczną korektę ciśnienia czy zdalny monitoring stanu membrany. Integracja z systemami BMS (Building Management System) podnosi komfort obsługi dużych obiektów.

Błędy, których należy unikać

• Przeoptymalizowanie pojemności naczynia – zbyt duże urządzenie zwiększa bezsensownie koszty.
• Brak zaworu zwrotnego przy zaworze napełniania – zanieczyszcza instalację sieciową.
• Nieprawidłowa lokalizacja – zbyt daleko od kotła powoduje opóźnienia w kompensacji objętości.
