Systemy ogrzewania podłogowego zdobywają coraz większą popularność dzięki swojej zdolności do zapewnienia równomiernego rozkładu ciepła oraz oszczędności energetycznej. Kluczowe elementy składowe takiej instalacji to rozdzielacze, rotametry oraz siłowniki. Ich prawidłowy dobór, montaż i serwis wpływają bezpośrednio na efektywność oraz żywotność całego układu hydraulicznego. W poniższych rozdziałach omówimy zadania poszczególnych komponentów, zasady projektowania instalacji podłogowego ogrzewania oraz wymagania związane z eksploatacją i konserwacją.
Armatura dla systemów podłogowego ogrzewania

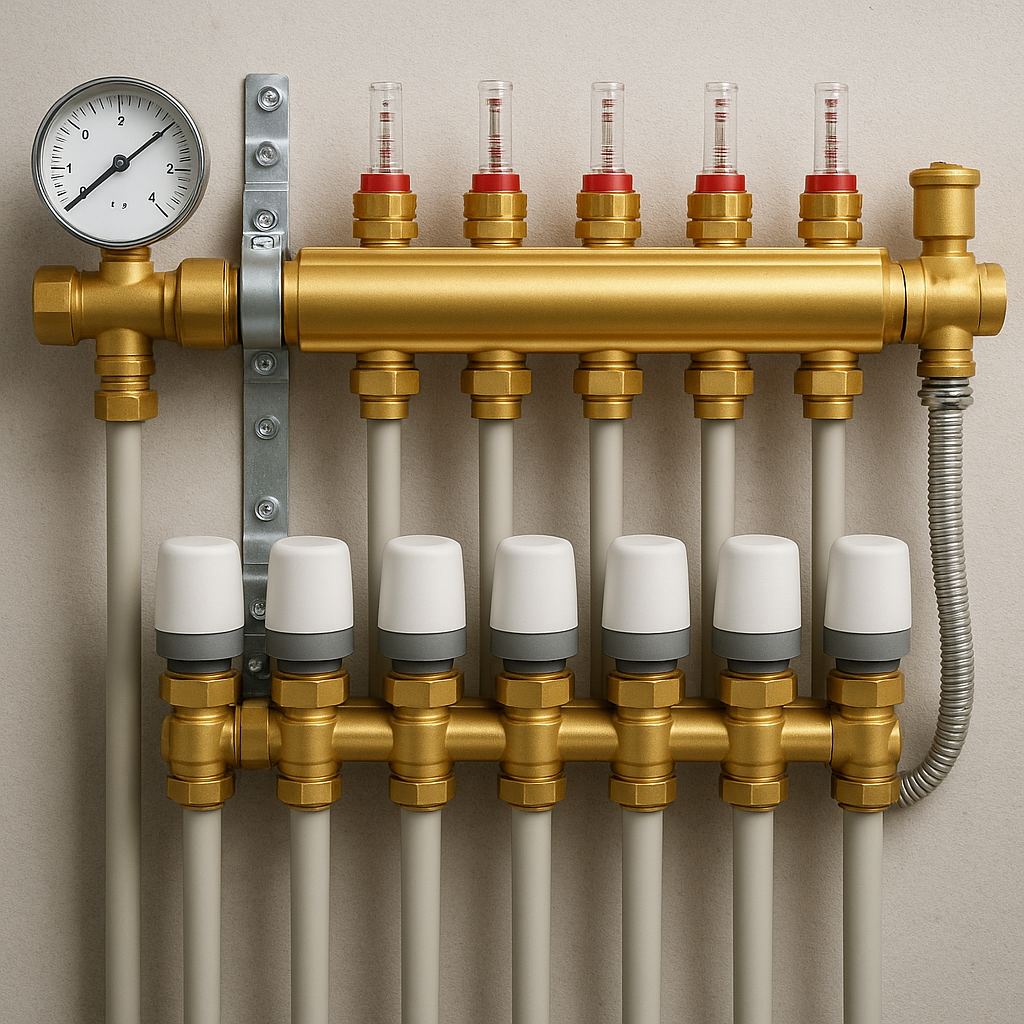

Podstawowy element instalacji podłogówki stanowi rozdzielacz. Jego rola polega na rozdzieleniu zasilania grzewczego do poszczególnych obiegów rur umieszczonych pod powierzchnią podłogi. W praktyce każdy obieg odpowiada za ogrzewanie określonej strefy w budynku. Rozdzielacz powinien być wyposażony w zawory regulacyjne oraz zawory odcinające, co umożliwia precyzyjne sterowanie parametrami przepływu w poszczególnych pętlach.
Główne cechy rozdzielaczy:
- Materiał wykonania (mosiądz, stal nierdzewna) zapewniający odporność na korozję.
- Możliwość montażu rotametru w celu pomiaru chwilowego przepływu.
- Zintegrowane zawory odcinające dla każdego obiegu, co ułatwia konserwację.
- Opcja instalacji dodatkowego zaworu mieszającego, pozwalającego zmniejszyć temperaturę czynnika w obiegu podłogowym.
Do monitorowania i regulacji przepływu w poszczególnych obiegach służą rotametry. Te proste urządzenia mierzą natężenie przepływu medium (zwykle w l/min), co pozwala na wyrównanie wydajności między pętlami. Dzięki nim możliwe jest uniknięcie przegrzewania lub niedogrzewania wybranych pomieszczeń.
Zasady doboru i projektowania instalacji
Projektowanie hydrauliki dla podłogówki wymaga uwzględnienia kilku krytycznych parametrów: strat ciśnienia, wymaganej mocy grzewczej, długości pętli oraz rodzaju podłogi. Oto kluczowe kroki:
- Obliczenie zapotrzebowania na ciepło dla każdej strefy (z uwzględnieniem strat przez przegrody zewnętrzne).
- Dobór odpowiedniej średnicy rur – najczęściej stosuje się PE-RT lub multilayer 16×2 mm lub 17×2 mm.
- Projekt rozmieszczenia pętli, tak aby ich długość nie przekraczała 100 m (optymalnie 80–90 m).
- Wyznaczenie ciśnienia roboczego, które będzie zapewniać równomierny przepływ w całej instalacji.
- Wybór rozdzielacza obejmującego liczbę obiegów adekwatną do projektu oraz możliwość rozbudowy w przyszłości.
Po prawidłowym zaprojektowaniu instalacji konieczny jest wybór siłowników wyposażonych w siłowniki elektryczne lub termiczne, dzięki którym strefy grzewcze mogą być sterowane indywidualnie. Siłowniki współpracują z zaworami zintegrowanymi na rozdzielaczu i przekładają polecenia z systemu automatyki na otwarcie lub zamknięcie przepływu.
Typy siłowników:
- Siłowniki elektryczne 230 V – powszechne w instalacjach mieszkaniowych, łatwe w integracji z termostatami.
- Siłowniki 12 V – często stosowane w systemach inteligentnego domu, wymagają transformatora.
- Siłowniki termiczne – działają w sposób samoistny przy różnicy temperatury, bez zasilania elektrycznego.
Montaż, uruchomienie i eksploatacja
Prawidłowy montaż i uruchomienie instalacji to gwarancja długotrwałej, bezawaryjnej pracy systemu. Kluczowe etapy to:
- Odpowietrzenie całej sieci – usunięcie pęcherzyków powietrza przy użyciu odpowietrzników automatycznych lub ręcznych.
- Sprawdzenie ciśnienia roboczego po napełnieniu – najczęściej instaluje się manometr na kolektorze.
- Kalibracja rotametrów oraz odpowiednie ustawienie zaworów regulacyjnych.
- Podłączenie siłowników i sprawdzenie ich poprawnej pracy z termostatami pomieszczeniowymi.
W czasie codziennej eksploatacji warto zwrócić uwagę na:
- Regularne kontrolowanie stanu filtra (jeśli jest zamontowany) w obiegu powrotnym.
- Cykliczne sprawdzanie i uzupełnianie ciśnienia w układzie (zwykle raz na sezon grzewczy).
- Ocena stanu technicznego rozdzielaczy i rotametrów – w razie osadzania się zanieczyszczeń zalecana jest ich wymiana bądź płukanie.
- Inspekcja siłowników – w modelach elektrycznych kontrola poprawności ruchu tłoka, w termicznych – sprawdzenie szczelności membrany.
Wpływ automatyzacji i ekologii
Zastosowanie zaawansowanych systemów automatyzacji pozwala na precyzyjne sterowanie temperaturą w poszczególnych pomieszczeniach, co przekłada się na wyraźne oszczędności energetyczne. Integracja z inteligentnym termostatem czy centralą sterującą umożliwia:
- Programowanie krzywych grzewczych w zależności od pory dnia czy obecności użytkowników.
- Monitorowanie zużycia ciepła i optymalizację pracy źródła ciepła (np. kotła kondensacyjnego czy pompy ciepła).
- Zdalny monitoring oraz diagnostykę ewentualnych usterek.
W kontekście ekologii podłogówka wspiera wykorzystanie nisko temperaturowych źródeł ciepła oraz odnawialnych technologii. Niższe temperatury zasilania zmniejszają straty energetyczne, a kompatybilność z pompami ciepła pozwala na redukcję emisji CO₂.
