Innowacyjne rozwiązania w branży wodno-kanalizacyjnej coraz częściej opierają się na zaworach motylkowych, które dzięki swojej konstrukcji zapewniają lekkość i niezawodną szczelność w instalacjach o dużych średnicach. Ich budowa umożliwia szybką regulację przepływu medium oraz przyczynia się do znaczących oszczędności energii. Poniższy artykuł omawia najważniejsze aspekty związane z doborem, montażem oraz eksploatacją tych materiałów w ramach usług hydraulicznych.
Budowa i zasada działania zaworów motylkowych

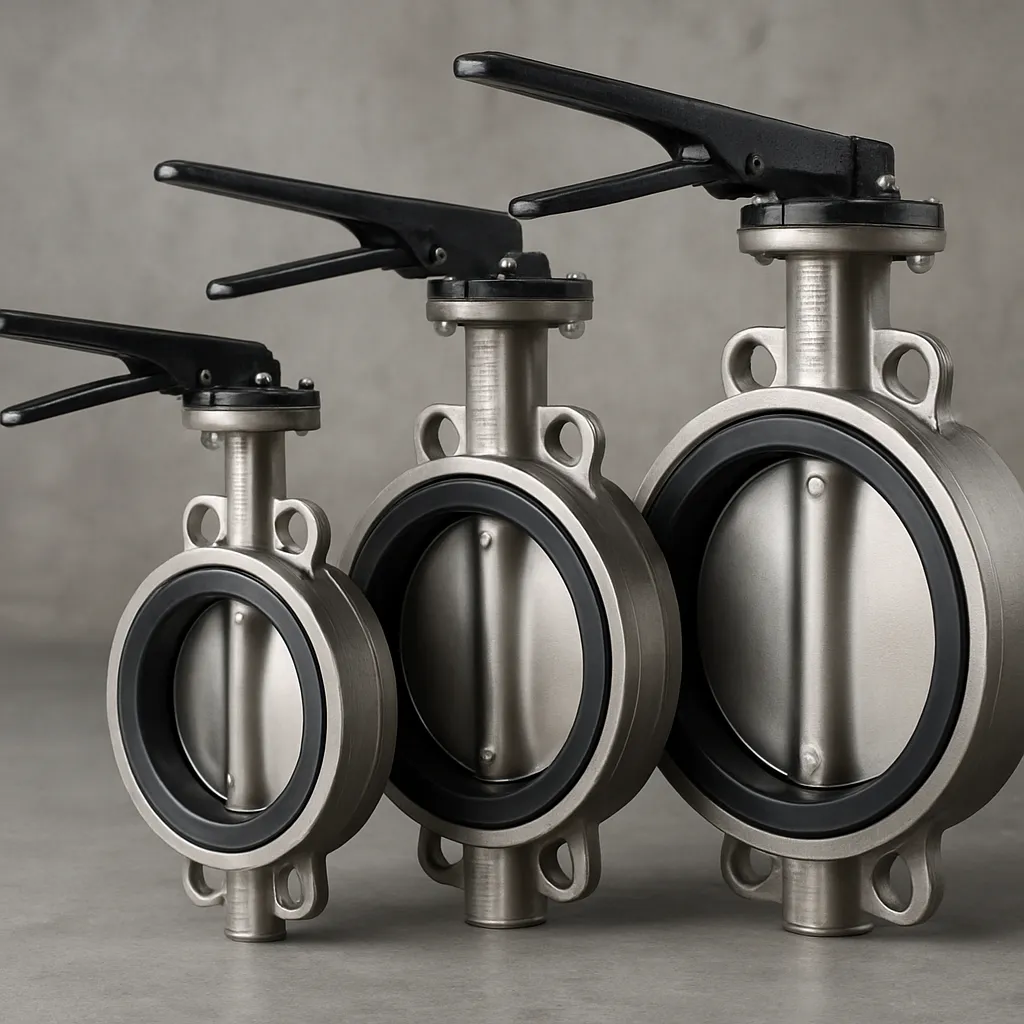

Zawór motylkowy zbudowany jest z obudowy osadzonej pomiędzy kołnierzami rurociągu oraz obrotowego dysku montowanego na trzpieniu. W zależności od typu, dysk może być wykonany ze stali nierdzewnej, żeliwa lub materiałów kompozytowych, co znacząco wpływa na odporność na korozję i wytrzymałość na ciśnienie. Główne elementy to:
- Obudowa – przystosowana do pracy w określonych warunkach temperaturowych i ciśnieniowych.
- Dysk – kluczowy element blokujący lub otwierający przepływ medium.
- Trzpień – łączy dysk z mechanizmem napędowym (ręcznym, pneumatycznym lub elektrycznym).
- Uszczelki – zapewniają maksymalną szczelność, eliminując ryzyko wycieku.
- Napęd – umożliwia automatyzację oraz precyzyjne sterowanie stopniem otwarcia zaworu.
Mechanika działania
Podstawowa zasada opiera się na obrocie dysku o kąt do 90º. Przy kącie 0º przepływ jest maksymalny, natomiast przy 90º – całkowicie zablokowany. Dzięki tak prostej konstrukcji można uzyskać szybkość reakcji przekładającą się na krótki czas zmiany stanu zaworu.
Rodzaje napędu
- Ręczny – korzystny przy rzadkich operacjach zamykania/otwierania.
- Pneumatyczny – sprawdzony w zakładach przemysłowych, gwarantuje szybkie działanie i bezpieczeństwo.
- Elektrohydrauliczny – idealny do precyzyjnej kontroli i integracji z systemami SCADA.
Zalety zaworów motylkowych
W porównaniu z innymi typami armatury, zawory motylkowe wyróżniają się:
- Lekkością – dzięki uproszczonej budowie masa całkowita jest minimalna.
- Wąskim korpusem – zmniejszenie przestrzeni montażowej w rurociągu.
- Szybkością działania – zmiana położenia z pełnego otwarcia do zamknięcia odbywa się w kilka sekund.
- Małymi oporami hydraulicznymi – sprzyja efektywnemu przepływowi medium.
- Uniwersalnością – dostępność wersji do wody, gazów, pary, substancji agresywnych.
Optymalizacja kosztów
Inwestycja w wysokiej jakości zawory motylkowe może przynieść oszczędności zarówno na etapie montażu (niższe koszty pracy i transportu), jak i eksploatacji (mniejsze straty ciśnienia, rzadsza konserwacja).
Zastosowania praktyczne
Zawory te znalazły szerokie zastosowanie w branżach:
- Przemysł chemiczny – dzięki odporności na substancje żrące.
- Energetyka – instalacje parowe oraz wodne chłodnicze.
- Wodociągi – regulacja ciśnienia i przepływu w sieciach miejskich.
- Górnictwo – odpornych na ścieranie wersji do transportu szlamu.
Instalacja i serwisowanie
Poprawny montaż to fundament bezawaryjnej pracy. Przed instalacją należy zwrócić uwagę na:
- Właściwy dobór średnicy i klasę materiału zgodnie z warunkami pracy.
- Usunięcie wszelkich zanieczyszczeń wewnątrz rurociągu.
- Sprawdzenie zgodności kołnierzy.
- Wstępne ustawienie dysku w pozycji częściowo otwartej (zalecane 10–20º).
Konserwacja okresowa
Regularne przeglądy i smarowanie uszczelek pozwalają na utrzymanie szczelności na wysokim poziomie. Zalecane prace serwisowe:
- Kontrola luzów na trzpieniu.
- Weryfikacja stanu powłok antykorozyjnych.
- Wymiana uszczelek co 6–12 miesięcy w zależności od intensywności eksploatacji.
Diagnostyka nieszczelności
W przypadku wykrycia wycieków należy:
- Zidentyfikować źródło przy użyciu testów ciśnieniowych.
- Sprawdzić zużycie elementów uszczelniających.
- W razie potrzeby dokonać wymiany dysku lub uszczelki.
Wybór odpowiedniego wykonania
Decydując się na konkretny model, warto porównać:
- Klasy ciśnieniowe PN10, PN16, PN25.
- Temperaturowe właściwości materiału – od -40°C do +200°C i więcej.
- Odporność na korozję w środowiskach agresywnych.
- Opcje napędu oraz możliwości automatyzacji.
- Dostępność certyfikatów i aprobat technicznych.
Właściwe dopasowanie parametrów gwarantuje długą, bezawaryjną pracę armatury, co jest kluczowe w usługach hydraulicznych zarówno przemysłowych, jak i komunalnych.
