W ofercie nowoczesnych instalacji hydraulicznych coraz częściej pojawiają się rozwiązania wykorzystujące zawory kulowe z napędem. Zapewniają one nie tylko precyzyjną regulację przepływu, ale też integrację z zaawansowanymi systemami automatyki. W poniższym artykule omówimy budowę i działanie tych urządzeń, a także przedstawimy kluczowe aspekty sterowania 0–10 V oraz 3-punktowego.
Budowa i zasada działania zaworów kulowych z napędem

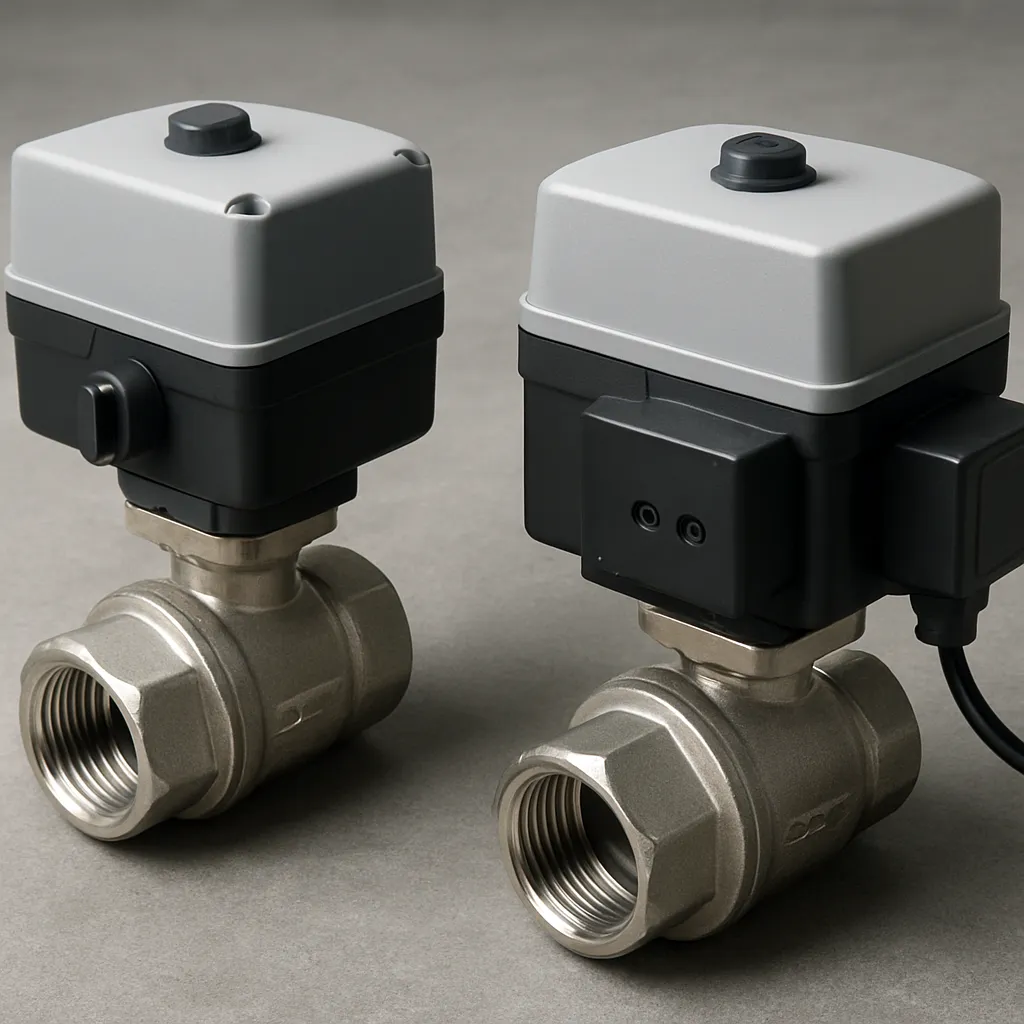

Zawór kulowy to element hydrauliczny, w którym przepływ medium jest regulowany przez obracającą się kulę z otworem. W połączeniu z napędem elektrycznym, najczęściej nazywanym siłownikiem, pozwala na zdalne i automatyczne sterowanie pracą instalacji.
Elementy składowe
- Trzon zaworu – zwykle stal nierdzewna lub mosiądz, odporna na korozję;
- Kula – z precyzyjnie wyfrezowanym otworem decydującym o wielkości przepływu;
- Uszczelnienia – wykonane z tworzyw PTFE lub elastomerów;
- Siłownik – elektryczny lub elektroniczny moduł napędowy;
- Sterownik – układ elektroniczny przyjmujący sygnały 0–10 V lub 3-punktowe.
Princip działania
Napęd elektryczny przekłada sygnał sterujący na kąt obrotu kuli. Dzięki temu zmienia się wielkość otworu, przez który przepływa medium. W przypadku sygnału 0–10 V modulacja kąta jest proporcjonalna do napięcia, co zapewnia płynną regulację. Sterowanie 3-punktowe korzysta z trzech sygnałów: otwierania, zamykania i pauzy.
Zastosowanie sterowania 0–10 V
Sterowanie 0–10 V jest jednym z najpopularniejszych sposobów kontroli zaworów w instalacjach klimatyzacyjnych, przemysłowych i procesowych. Jego główną zaletą jest prosta integracja z systemami zarządzania budynkiem (BMS), PLC czy panelami operatorskimi.
Zalety i ograniczenia
- Prosta kalibracja – zakres od 0 V (zamknięty zawór) do 10 V (w pełni otwarty);
- Wysoka precyzja regulacji – nawet do 1% zakresu;
- Brak konieczności stosowania pulpitów mechanicznych;
- Ograniczenia przy wielometrowych trasach kablowych ze względu na spadki napięcia;
- Wrażliwość na zakłócenia elektromagnetyczne – zalecane ekranowanie przewodów.
Implementacja w praktyce
W instalacjach chłodniczych lub grzewczych, zawory 0–10 V wykorzystywane są do precyzyjnego dozowania czynnika. W systemach wentylacyjno-klimatyzacyjnych umożliwiają modulację przepływu powietrza lub wody. Dodatkowo, dzięki standardowi analogowemu, można łatwo podłączyć wiele zaworów do jednego sterownika.
Sterowanie 3-punktowe – zalety i wady
Sterowanie 3-punktowe (zwane też ON/OFF) opiera się na trzech funkcjach: otwierania, zamykania i pauzy. W praktyce jest to rozwiązanie proste, ale nie pozbawione ograniczeń.
Zalety
- Niska cena układu sterowania;
- Prosta konstrukcja bez potrzeby kalibracji napięciowej;
- Wyższa odporność na zakłócenia elektromagnetyczne;
- Łatwa diagnostyka stanu (otwarty/zamknięty).
Wady
- Brak płynnej regulacji – skokowa zmiana pozycji kuli;
- Możliwy większy hałas podczas przełączania;
- Ograniczona żywotność mechaniczna przy częstym przełączaniu;
- Brak informacji o pozycji pośredniej bez dodatkowych czujników.
Integracja z systemami automatyki i konserwacja
Współczesne instalacje wymagają, aby komponenty hydrauliczne były kompatybilne z systemami inteligentnego budynku. Zawory z napędem elektrycznym łatwo wdrożyć do sterowania centralnego.
Protokół komunikacyjny
W zależności od wybranego sterowania, można wykorzystać standardy:
- Modbus RTU – dla precyzyjnej kontroli i monitoringu;
- BACnet – popularny w systemach BMS;
- KNX – instalacje inteligentnego domu;
- 0–10 V / 4–20 mA – analogowe wejścia sterowników PLC.
Konserwacja i serwis
Aby zapewnić długą żywotność, niezbędne są regularne przeglądy. W ramach serwisu warto sprawdzić:
- Dokładność pozycji – kalibrację zakresu otwarcia i zamknięcia;
- Uszczelnienia – stan materiału PTFE i elastomerów;
- Połączenia elektryczne – mocowanie, stan przewodów i złącz;
- Parametry siłownika – pobór prądu, płynność ruchu;
- Oprogramowanie sterujące – aktualność wersji i parametry.
Regularna konserwacja minimalizuje ryzyko awarii i przedłuża czas eksploatacji, co przekłada się na oszczędności w długiej perspektywie.
