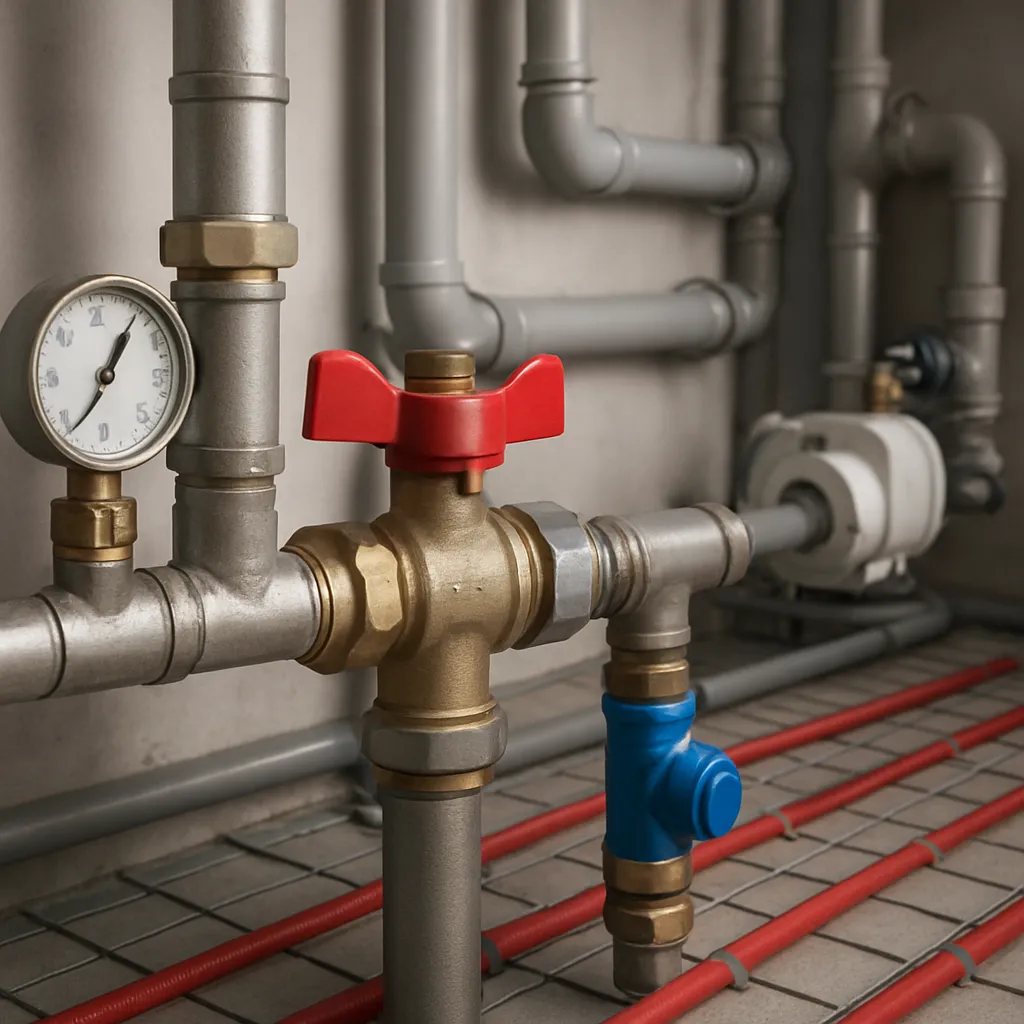

Zawór mieszający do podłogówki to element instalacji ogrzewania podłogowego, który odpowiada za obniżenie i stabilizację temperatury wody zasilającej pętle grzewcze. W praktyce chroni podłogę i użytkowników przed zbyt wysoką temperaturą czynnika, a jednocześnie pomaga utrzymać równomierne, komfortowe ogrzewanie pomieszczeń.
Najprościej mówiąc, taki zawór „miesza” gorącą wodę z obiegu źródła ciepła z chłodniejszą wodą wracającą z podłogówki. Dzięki temu do rozdzielacza trafia woda o temperaturze bardziej odpowiedniej dla ogrzewania płaszczyznowego niż dla grzejników. To ważne, ponieważ podłogówka pracuje w innych warunkach niż klasyczne grzejniki i wymaga bardziej łagodnego zasilania.
Z punktu widzenia hydrauliki budynkowej zawór mieszający wpływa nie tylko na temperaturę, ale pośrednio także na stabilność pracy całego układu. Jego rola staje się szczególnie istotna wtedy, gdy jedna instalacja obsługuje różne odbiorniki ciepła lub gdy źródło ciepła dostarcza wodę o temperaturze wyższej niż dopuszczalna dla ogrzewania podłogowego.
Co to jest zawór mieszający do podłogówki?
Zawór mieszający do podłogówki to armatura regulacyjna stosowana w instalacjach centralnego ogrzewania, której zadaniem jest kontrola temperatury czynnika grzewczego kierowanego do obiegów ogrzewania podłogowego. Intuicyjnie można go porównać do regulatora, który pilnuje, aby do pętli w posadzce nie trafiała zbyt gorąca woda.
Bardziej formalnie jest to zawór, który łączy strumień wody zasilającej o wyższej temperaturze ze strumieniem wody powrotnej o temperaturze niższej, uzyskując na wyjściu mieszaninę o wymaganym parametrze cieplnym. W zależności od konstrukcji może pracować ręcznie, termostatycznie albo z siłownikiem sterowanym automatyką.
Znaczenie techniczne tego elementu jest duże, ponieważ ogrzewanie podłogowe ma dużą bezwładność cieplną i zwykle wymaga niższej temperatury zasilania niż obiegi grzejnikowe. Z tego powodu zawór mieszający do podłogówki znajduje zastosowanie w układach z kotłami, pompami ciepła, rozdzielaczami podłogowymi i grupami mieszającymi.
Jak działa zawór mieszający do podłogówki?
Zasada działania jest prosta: do zaworu dopływa gorąca woda z zasilania oraz chłodniejsza woda z powrotu podłogówki. W odpowiednich proporcjach są one łączone, aby uzyskać na wyjściu temperaturę właściwą dla pętli grzewczych.
Nie chodzi tu o zwiększanie ciśnienia ani o sterowanie kierunkiem przepływu jak w klasycznych rozdzielaczach hydraulicznych. Funkcją zaworu mieszającego jest przede wszystkim regulacja temperatury poprzez zmianę udziału dwóch strumieni.
Na czym polega mieszanie?
Jeżeli źródło ciepła dostarcza wodę zbyt gorącą dla podłogówki, zawór ogranicza udział wody zasilającej i dopuszcza większą ilość chłodniejszej wody powrotnej. Gdy temperatura mieszaniny spada zbyt mocno, udział gorącej wody rośnie. W efekcie zawór pomaga utrzymać bardziej stabilne warunki pracy obiegu.
Rola pompy obiegowej
W wielu układach zawór mieszający współpracuje z pompą obiegową grupy mieszającej. Pompa zapewnia przepływ przez pętle ogrzewania podłogowego, a zawór ustala temperaturę zasilania tego obiegu. To ważne rozróżnienie: pompa odpowiada głównie za wymuszenie przepływu, a zawór mieszający za przygotowanie odpowiedniej temperatury czynnika.
Regulacja ręczna, termostatyczna i automatyczna
- Ręczna – ustawienie odbywa się pokrętłem; rozwiązanie proste, ale mniej elastyczne.
- Termostatyczna – zawór reaguje na temperaturę i sam koryguje proporcje mieszania w określonym zakresie pracy.
- Z siłownikiem – zawór współpracuje z automatyką instalacji i może zmieniać położenie zależnie od sygnału z regulatora.
Dlaczego zawór mieszający do podłogówki jest potrzebny?
Ogrzewanie podłogowe oddaje ciepło przez dużą powierzchnię i z założenia pracuje łagodniej niż grzejniki. Gdyby do pętli podłogówki bezpośrednio doprowadzić wodę o parametrach typowych dla wysokotemperaturowego źródła ciepła, mogłoby dojść do przegrzewania posadzki, dyskomfortu użytkowników, a nawet problemów eksploatacyjnych.
Zawór mieszający do podłogówki pełni więc kilka istotnych funkcji:
- ogranicza temperaturę zasilania obiegów podłogowych,
- stabilizuje pracę instalacji przy zmiennych warunkach,
- wspiera współpracę różnych obiegów grzewczych w jednym budynku,
- zmniejsza ryzyko przegrzania posadzki,
- ułatwia uzyskanie komfortu cieplnego.
Jest to szczególnie ważne w instalacjach mieszanych, gdzie jednocześnie występują grzejniki i podłogówka. Grzejniki zwykle akceptują wyższą temperaturę zasilania, natomiast pętle podłogowe wymagają parametru bardziej umiarkowanego.
Rodzaje zaworów mieszających stosowanych w podłogówce
W praktyce spotyka się kilka rozwiązań konstrukcyjnych. Dobór zależy od schematu instalacji, rodzaju źródła ciepła, automatyki i oczekiwanego sposobu regulacji.
Zawór trójdrogowy
To jedno z najczęściej stosowanych rozwiązań. Ma trzy króćce i umożliwia mieszanie dwóch strumieni w jeden. W układach podłogowych może przygotowywać wodę o zadanej temperaturze przez odpowiednie dozowanie wody gorącej i chłodnej.
Zawór trójdrogowy bywa montowany w grupach mieszających przy rozdzielaczu. Może występować w wersji ręcznej, termostatycznej lub z siłownikiem.
Zawór czterodrogowy
Zawór czterodrogowy także może realizować funkcję mieszania, ale zwykle spotyka się go częściej w szerszym kontekście ochrony obiegu kotłowego i regulacji temperatury zasilania. W instalacjach podłogowych stosuje się go rzadziej niż rozwiązania trójdrogowe przy samym rozdzielaczu, choć w niektórych układach nadal ma uzasadnienie.
Zawór termostatyczny mieszający
To rozwiązanie, w którym reakcja zaworu zależy bezpośrednio od temperatury medium. Taki zawór nie wymaga rozbudowanego sterownika do podstawowej pracy. Jest chętnie wykorzystywany tam, gdzie potrzebna jest prosta i przewidywalna regulacja temperatury zasilania podłogówki.
Zawór z siłownikiem
W bardziej zaawansowanych instalacjach zawór mieszający do podłogówki może współpracować z automatyką pogodową lub pokojową. Siłownik ustawia zawór zgodnie z sygnałem sterującym, a regulator dobiera temperaturę zasilania do aktualnego zapotrzebowania na ciepło.
| Rodzaj zaworu | Główna funkcja | Typowe zastosowanie | Ważna uwaga |
|---|---|---|---|
| Trójdrogowy | Mieszanie wody gorącej i chłodniejszej | Grupy mieszające, rozdzielacze podłogowe | Wymaga poprawnego wpięcia zgodnie z kierunkiem przepływu producenta |
| Czterodrogowy | Mieszanie i rozdział strumieni w bardziej rozbudowanych układach | Wybrane instalacje kotłowe i mieszane | Nie każda podłogówka wymaga takiego rozwiązania |
| Termostatyczny | Utrzymanie zadanej temperatury bez złożonego sterowania | Proste układy podłogowe | Zakres regulacji zależy od konkretnego modelu |
| Z siłownikiem | Automatyczna regulacja zależna od sterownika | Instalacje z automatyką pogodową lub strefową | Wymaga zgodności zaworu, siłownika i sposobu sterowania |
Gdzie montuje się zawór mieszający do podłogówki i z jakimi elementami współpracuje?
Najczęściej zawór mieszający do podłogówki znajduje się przy rozdzielaczu lub w grupie pompowo-mieszającej obsługującej ogrzewanie podłogowe. Jego dokładne miejsce zależy od schematu instalacji i przyjętej logiki sterowania.
Typowy uproszczony układ może wyglądać następująco:
- źródło ciepła dostarcza wodę zasilającą,
- zawór mieszający pobiera część gorącej wody,
- równocześnie dopuszcza wodę z powrotu pętli,
- pompa obiegowa tłoczy mieszaninę do rozdzielacza,
- woda przepływa przez pętle podłogówki i wraca do zaworu oraz źródła ciepła.
Współpracujące elementy to najczęściej:
- rozdzielacz ogrzewania podłogowego,
- pompa obiegowa,
- siłownik zaworu, jeśli układ jest automatyczny,
- czujniki temperatury,
- zawory odcinające i zwrotne,
- układ sterowania instalacją.
Nie należy mylić zaworu mieszającego z samym rozdzielaczem. Rozdzielacz rozprowadza przepływ na poszczególne pętle, a zawór mieszający przygotowuje odpowiedni parametr temperaturowy czynnika.
Na co zwrócić uwagę przy doborze zaworu mieszającego do podłogówki?
Dobór nie powinien ograniczać się do samego typu przyłącza czy wyglądu urządzenia. Zawór musi być dopasowany do hydrauliki i logiki pracy konkretnej instalacji.
Najważniejsze kryteria doboru
- Rodzaj instalacji – inaczej dobiera się zawór do prostej małej podłogówki, a inaczej do rozbudowanego układu z kilkoma strefami.
- Sposób regulacji – ręczny, termostatyczny lub automatyczny z siłownikiem.
- Wymagany przepływ – zawór musi umożliwiać przepływ odpowiedni dla zapotrzebowania obiegu.
- Spadek ciśnienia – zbyt duże opory na zaworze mogą pogorszyć pracę obiegu i utrudnić równoważenie hydrauliczne.
- Kompatybilność z pompą i rozdzielaczem – elementy powinny tworzyć spójny układ.
- Zakres temperatur pracy – musi odpowiadać warunkom instalacji i wymaganiom producenta.
W hydraulice grzewczej ważne jest, aby nie mieszać pojęć temperatura, przepływ i ciśnienie. Zawór mieszający do podłogówki służy głównie do regulacji temperatury przez mieszanie strumieni, ale jego konstrukcja wpływa też na opory przepływu w układzie. Dlatego niewłaściwy dobór może powodować problemy z pracą pompy, nierównym grzaniem pętli lub niestabilną regulacją.
Typowe problemy i błędy związane z zaworem mieszającym do podłogówki
Sam objaw nie daje jeszcze pełnej diagnozy, ale pewne nieprawidłowości pojawiają się w praktyce dość często.
Podłoga grzeje za mocno
Możliwą przyczyną może być nieprawidłowe ustawienie zaworu, uszkodzenie wkładki termostatycznej, błąd montażu lub problem ze sterowaniem siłownika. Weryfikacja polega zwykle na sprawdzeniu temperatur zasilania i powrotu, kierunku wpięcia zaworu oraz poprawności pracy automatyki.
Podłoga jest niedogrzana
Powodem może być zbyt mały udział gorącej wody, niewystarczający przepływ przez obieg, problem z pompą obiegową, zapowietrzenie instalacji albo nieprawidłowe równoważenie pętli. Sam zawór nie zawsze jest wtedy winowajcą.
Niestabilna temperatura w pomieszczeniach
Przyczyną bywa źle dobrany zawór mieszający do podłogówki, nieodpowiedni sposób sterowania lub błędna współpraca z regulatorem. W układach o dużej bezwładności nawet poprawnie działający zawór nie daje natychmiastowego efektu, dlatego ocena pracy musi uwzględniać czas reakcji całej instalacji.
Błędy montażowe
- zamiana króćców zasilania i powrotu,
- brak zgodności z kierunkiem przepływu oznaczonym przez producenta,
- zły dobór siłownika do zaworu,
- pominięcie analizy oporów hydraulicznych,
- traktowanie zaworu mieszającego jak zwykłego zaworu odcinającego.
Prace serwisowe przy instalacji grzewczej należy wykonywać zgodnie z instrukcją producenta i po bezpiecznym odłączeniu źródła energii oraz po upewnieniu się, że układ nie stwarza zagrożenia termicznego lub ciśnieniowego.
FAQ – najczęstsze pytania o zawór mieszający do podłogówki
Czy zawór mieszający do podłogówki jest zawsze potrzebny?
Nie zawsze. Zależy to od temperatury wody dostarczanej przez źródło ciepła i od schematu całej instalacji. Jeżeli układ już pracuje na parametrach odpowiednich dla ogrzewania podłogowego, osobny zawór mieszający może nie być konieczny.
Jaka jest różnica między zaworem mieszającym a rozdzielaczem podłogówki?
Rozdzielacz rozprowadza czynnik grzewczy na poszczególne pętle i zbiera go z powrotu. Zawór mieszający do podłogówki odpowiada natomiast za przygotowanie właściwej temperatury zasilania przez mieszanie wody gorącej z chłodniejszą.
Czy zawór mieszający do podłogówki reguluje ciśnienie?
Jego podstawową funkcją nie jest regulacja ciśnienia, lecz regulacja temperatury mieszaniny. Oczywiście zawór wprowadza pewien opór przepływu, ale nie należy traktować go jak zaworu redukcyjnego czy bezpieczeństwa.
Czy lepszy jest zawór trójdrogowy czy termostatyczny?
To zależy od instalacji. Zawór termostatyczny sprawdza się w prostszych układach, gdzie potrzebna jest przewidywalna regulacja bez rozbudowanej automatyki. Zawór trójdrogowy z siłownikiem daje większe możliwości sterowania w bardziej zaawansowanych systemach.
Skąd wiadomo, że zawór mieszający do podłogówki działa nieprawidłowo?
Typowe objawy to przegrzewanie podłogi, niedogrzanie pomieszczeń, duże wahania temperatury lub brak reakcji na zmianę nastaw. Taki objaw nie przesądza jednak jeszcze o uszkodzeniu samego zaworu, bo problem może dotyczyć także pompy, czujników, zapowietrzenia albo sterownika.
Czy można ustawić zawór mieszający do podłogówki „na oko”?
W najprostszym układzie ręcznym można wstępnie dobrać nastawę doświadczalnie, ale poprawna regulacja powinna uwzględniać temperatury pracy instalacji i jej zachowanie w czasie. W praktyce lepsze efekty daje rozwiązanie oparte na pomiarze temperatury i właściwej automatyce.
Czy zawór mieszający do podłogówki współpracuje z pompą ciepła?
Może współpracować, ale nie w każdej instalacji jest potrzebny. Pompy ciepła często pracują na niższych temperaturach zasilania, bliższych wymaganiom podłogówki. O konieczności zastosowania zaworu decyduje konkretny projekt i sposób podziału obiegów.
Czy jeden zawór mieszający do podłogówki obsłuży cały dom?
Bywa, że tak, ale zależy to od liczby stref, wielkości instalacji, rodzaju obiegów i sposobu regulacji. W większych lub bardziej zróżnicowanych systemach stosuje się nieraz kilka obiegów mieszających, aby uzyskać lepszą kontrolę nad pracą ogrzewania.
