W instalacjach rurowych wykorzystanie odpowiednich typów gwintów ma kluczowe znaczenie dla trwałości i niezawodności systemu. W artykule omówiono dwa najpopularniejsze standardy gwintów rurowych – BSP i NPT – oraz wskazano kryteria wyboru każdego z nich w praktyce hydraulicznej.
Rodzaje gwintów rurowych i ich charakterystyka
Podział gwintów w hydraulice

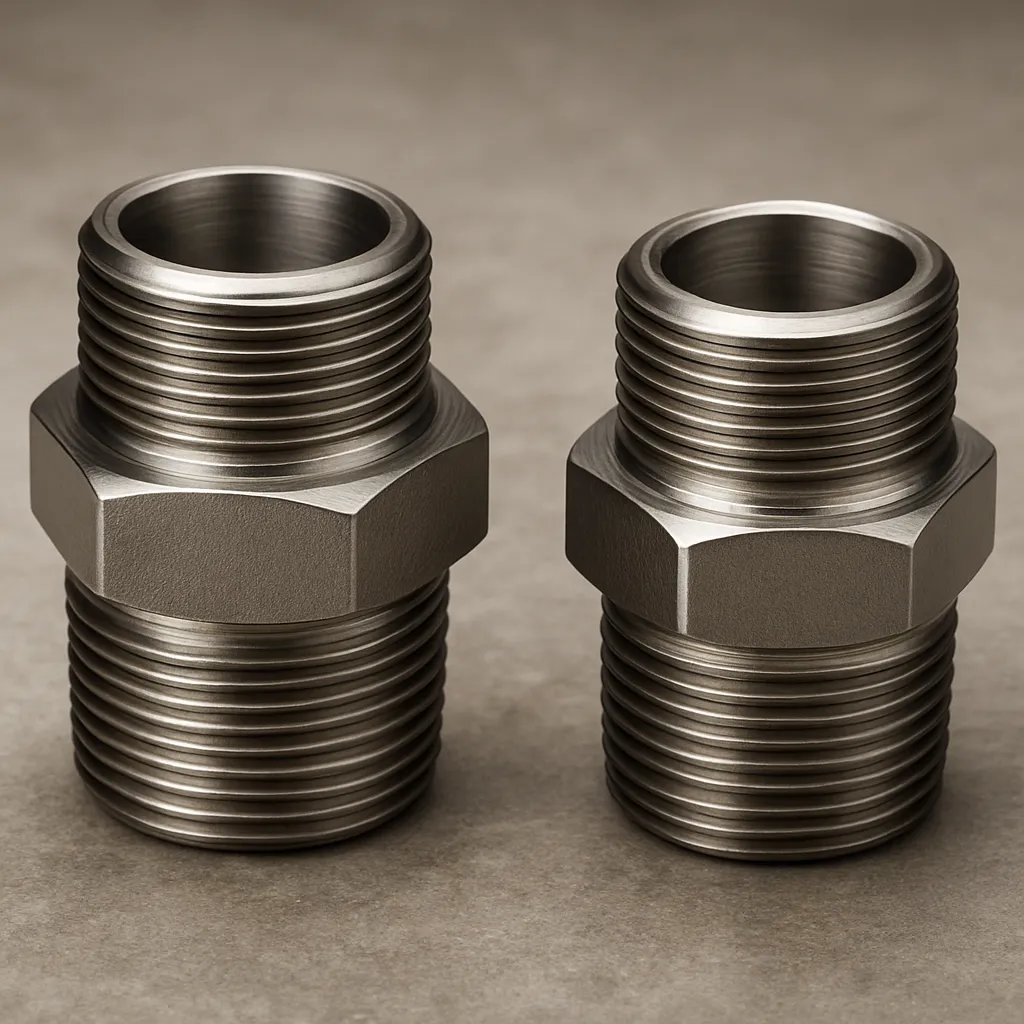

W branży hydrauliki rurowej dominują dwa główne standardy gwintów: europejski BSP (British Standard Pipe) oraz amerykański NPT (National Pipe Thread). Oba typy różnią się kształtem rowka, kątem nachylenia oraz sposobem uszczelnienia połączenia.
Opis gwintu BSP
- BSP oparty jest na metrycznym podziale calowym (np. 1/2″, 3/4″).
- Kąt profilu wynosi 55°.
- Wyróżniamy dwa warianty: BSPP (gwint równoległy) i BSPT (gwint stożkowy).
- Połączenie BSPP wymaga zastosowania uszczelnienia w formie płaskiej uszczelki lub taśmy teflonowej.
Opis gwintu NPT
- NPT również opiera się na wymiarach calowych.
- Kąt profilu wynosi 60°.
- Gwint NPT jest stożkowy – zaprojektowany w celu samodzielnego uszczelnienia przez wzajemne dopasowanie gwintów.
- Stosuje się go powszechnie w instalacjach ciśnieniowych w USA.
Różnice techniczne między BSP i NPT
Geometria profilu gwintu
Podstawową różnicą jest kąt nachylenia ścianek gwintu. W BSP profil ma 55°, co oznacza odmienny kształt zarysu w porównaniu do 60° w NPT. To powoduje, że gwinty nie są ze sobą kompatybilne.
Metody uszczelnienia
Gwinty BSPP wymagają dodatkowego elementu uszczelniającego, np. płaskiej uszczelki gumowej lub taśmy teflonowej. Natomiast w przypadku NPT szczelność uzyskuje się przez wzajemne dociśnięcie stożków gwintów, co w praktyce wymaga użycia pasty uszczelniaczowej lub taśmy, aby uniknąć przecieków.
Dopuszczalne ciśnienia pracy
Wiele urządzeń ciśnieniowych projektowanych jest z myślą o jednym standardzie. Instalacje BSP mogą pracować przy nieco wyższych ciśnieniach szczytowych, jednak ostateczne wartości zależą od materiału i grubości ścianek. Z kolei NPT jest zoptymalizowany pod kątem zastosowań w przemyśle naftowym i gazowym, gdzie montaż i kontrola szczelności są kluczowe.
Kryteria wyboru – kiedy stosować BSP, a kiedy NPT
Środowisko pracy
W Europie i Azji częściej spotyka się standard BSP, zwłaszcza w instalacjach wodnych i środkach grzewczych. W Ameryce Północnej oraz w wielu zakładach przemysłowych, zwłaszcza petrochemicznych, dominuje NPT.
Wymagania certyfikacyjne
W projektach unijnych często konieczne jest stosowanie komponentów z certyfikatami CE lub EN. Wówczas wybór BSP może być preferowany ze względu na łatwiejszą dostępność elementów zgodnych z normami europejskimi. W Stanach Zjednoczonych z kolei urządzenia często spełniają normy ANSI, co faworyzuje NPT.
Dostępność części zamiennych
Na rynku europejskim bogatszą ofertę posiadają złączki i kolanka z gwintami BSP. Gdy konserwacja lub rozbudowa instalacji odbywa się w rejonach o zasięgu amerykańskim, łatwiej zdobyć elementy z gwintem NPT.
Łatwość montażu i serwisu
Gwinty NPT mogą wymagać dokładniejszego przygotowania powierzchni gwintów oraz stosowania specjalnych uszczelniaczy, co wydłuża czas montażu. Z kolei BSPP w wariancie równoległym umożliwia szybki demontaż i ponowny montaż bez konieczności wymiany uszczelki przy minimalnych nakładach czasu.
Najczęstsze błędy montażowe i zalecenia serwisowe
Niewłaściwe przygotowanie gwintu
Niedokładne oczyszczenie i odtłuszczenie gwintów prowadzi do nieszczelności. Przed montażem elementy powinny zostać oczyszczone szczotką stalową, odtłuszczone rozpuszczalnikiem i przedmuchiwanem sprężonym powietrzem.
Zbyt duże dokręcenie
W instalacjach rurowych nadmierny moment dokręcania może odkształcić gwint lub zerwać uszczelkę. Zaleca się stosowanie kluczy dynamometrycznych oraz przestrzeganie zaleceń producenta w zakresie momentu dokręcenia dla danego rozmiaru gwintu.
Brak regularnej kontroli
Systemy pracujące pod stałym ciśnieniem wymagają okresowych przeglądów. W ramach usług hydraulicznych warto sprawdzić, czy połączenia się nie luzują oraz czy elementy uszczelniające nie tracą elastyczności, co może prowadzić do wycieków.
Wymiana nieoryginalnych komponentów
Stosowanie tanich zamienników może skutkować brakiem dopasowania profilu gwintu i pogorszeniem szerokości szczelności. Przy modernizacji instalacji zawsze warto wybierać części renomowanych producentów z gwarancją jakości.
Odpowiedni dobór gwintów BSP i NPT oraz właściwe techniki montażu to fundament niezawodnej i trwałej instalacji hydraulicznej. Znajomość różnic między standardami oraz doświadczenie w serwisowaniu pozwalają unikać kosztownych awarii i zapewnić długotrwałą pracę systemu.
