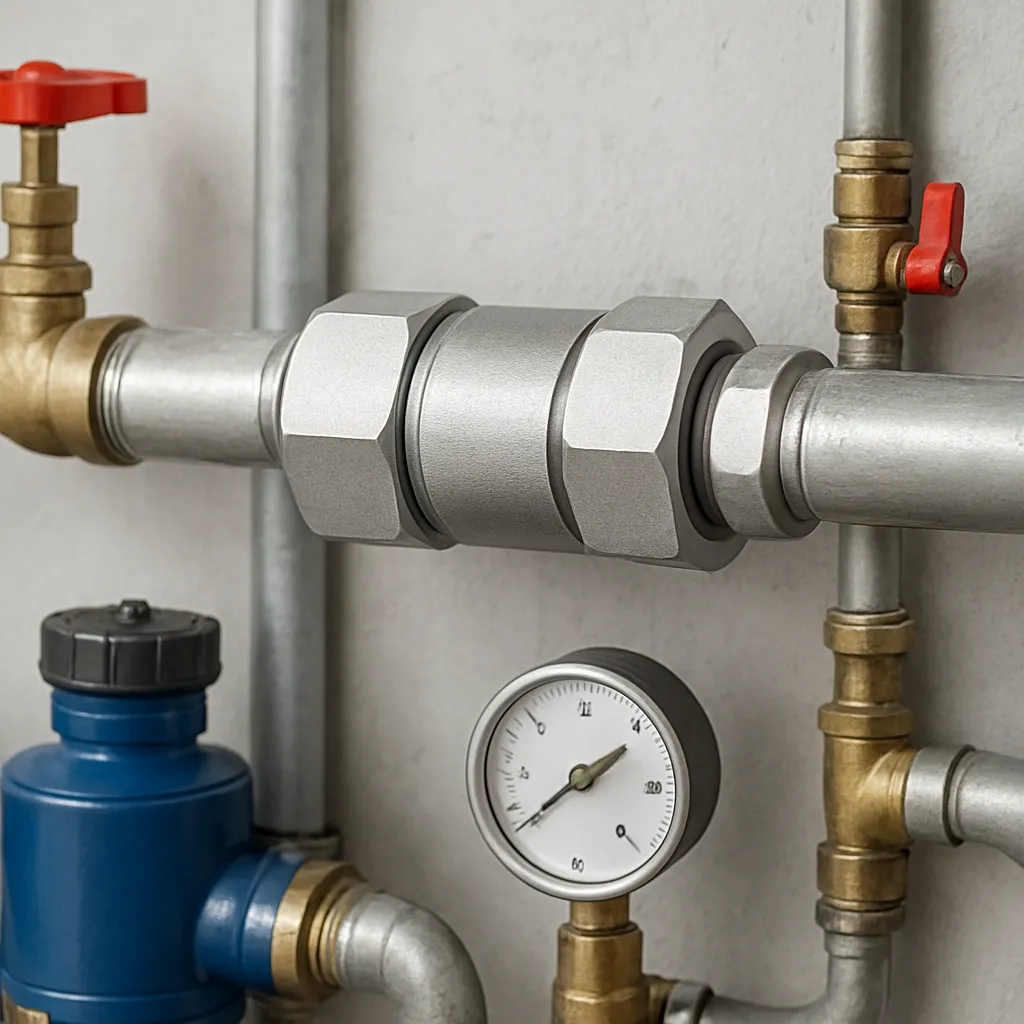

Mufka hydrauliczna to element złączny używany do łączenia dwóch odcinków przewodów, rur albo armatury w układach, w których przepływa ciecz pod określonym ciśnieniem. W praktyce decyduje ona nie tylko o szczelności połączenia, ale również o trwałości całej instalacji wodnej, grzewczej lub hydraulicznej. Choć wygląda niepozornie, źle dobrana mufka hydrauliczna może powodować przecieki, straty ciśnienia, trudności montażowe albo przyspieszone zużycie innych elementów. Dlatego warto rozumieć, czym dokładnie jest, jakie ma odmiany i jak dobrać ją do konkretnego zastosowania.
Co to jest mufka hydrauliczna?
Najprościej mówiąc, mufka hydrauliczna to łącznik, który służy do połączenia dwóch elementów instalacji w jednej osi. Zwykle łączy się nią dwa odcinki rur lub dwa końce z gwintem, aby uzyskać ciągłość przewodu i bezpieczny przepływ medium.
W ujęciu technicznym mufka hydrauliczna jest elementem armatury połączeniowej, stosowanym w instalacjach wodnych, grzewczych, przemysłowych i w niektórych zastosowaniach hydrauliki siłowej. Jej zadaniem jest zapewnienie mechanicznie stabilnego, szczelnego i zgodnego wymiarowo połączenia. W zależności od konstrukcji może być gwintowana, zaciskowa, zaprasowywana, spawana lub przeznaczona do klejenia.
Zasada działania jest prosta: mufka tworzy wspólną przestrzeń przepływową między dwoma elementami instalacji, a szczelność uzyskuje się dzięki gwintowi, uszczelnieniu, deformacji materiału podczas zacisku albo trwałemu zespoleniu powierzchni. Mufki stosuje się między innymi w instalacjach zimnej i ciepłej wody, centralnego ogrzewania, przy przyłączach armatury, a także w układach technologicznych transportujących ciecze.
Budowa i zasada działania mufki hydraulicznej
Typowa mufka ma formę tulei z otworem przelotowym. Jej końce są przystosowane do określonego sposobu połączenia, na przykład posiadają gwint wewnętrzny, miejsce pod tuleję zaciskową albo gniazdo do zgrzewania.
Intuicyjnie można ją porównać do krótkiego „łącznika”, który przedłuża przewód. Jednak formalnie jest to element, który musi spełniać kilka warunków jednocześnie:
- utrzymać osiowość połączenia,
- zapewnić szczelność przy danym medium i temperaturze,
- przenieść obciążenia wynikające z montażu i pracy instalacji,
- nie pogarszać nadmiernie warunków przepływu.
W układzie przepływowym każda zmiana geometrii ma znaczenie. Jeśli średnica wewnętrzna mufki jest niedopasowana do średnicy przewodu albo wewnątrz występują ostre przewężenia, mogą rosnąć lokalne opory przepływu. W instalacjach wodnych i grzewczych zwykle nie analizuje się tego elementu osobno przy prostych pracach remontowych, ale w bardziej rozbudowanych układach każda armatura i każdy łącznik wpływają na straty ciśnienia.
Warto podkreślić, że mufka sama z siebie nie „uszczelnia wszystkiego”. O końcowym efekcie decyduje zgodność typu połączenia, stan powierzchni, prawidłowy montaż oraz właściwe uszczelnienie, jeśli dana konstrukcja go wymaga.
Rodzaje mufek hydraulicznych i ich zastosowanie
Mufki można klasyfikować według materiału, sposobu łączenia oraz przeznaczenia. To ważne, ponieważ ten sam termin bywa używany zarówno w odniesieniu do prostych złączek instalacyjnych, jak i do bardziej specjalistycznych elementów stosowanych w technice przemysłowej.
Mufki gwintowane
To jedne z najczęściej spotykanych rozwiązań. Posiadają najczęściej gwint wewnętrzny po obu stronach i służą do połączenia dwóch elementów z gwintem zewnętrznym. Stosuje się je między innymi w instalacjach wodnych, przy armaturze odcinającej i w niektórych układach technologicznych.
Szczelność zależy tutaj od rodzaju gwintu oraz sposobu uszczelnienia, na przykład za pomocą materiału uszczelniającego dopasowanego do medium i konstrukcji połączenia.
Mufki zaciskowe i zaprasowywane
W nowoczesnych instalacjach budynkowych często spotyka się mufki przeznaczone do systemów zaciskowych lub zaprasowywanych. Umożliwiają one szybki montaż bez wykonywania klasycznego gwintu na rurze. W takich rozwiązaniach kluczowe jest stosowanie komponentów zgodnych z systemem producenta oraz odpowiednich narzędzi montażowych.
Mufki do rur z tworzyw
W instalacjach z tworzyw sztucznych używa się mufek klejonych, zgrzewanych lub skręcanych. Ich dobór zależy od materiału rury, temperatury pracy i rodzaju medium. Nie każda mufka do tworzywa nadaje się do instalacji grzewczej, a nie każda do kontaktu z wodą użytkową czy cieczą technologiczną.
Mufki redukcyjne
To odmiana umożliwiająca połączenie elementów o różnych średnicach nominalnych. Taka mufka hydrauliczna jest przydatna przy modernizacji instalacji lub łączeniu odcinków wykonanych w różnych standardach. Trzeba jednak pamiętać, że zmiana średnicy wpływa na prędkość przepływu i opory miejscowe.
Mufki specjalne
W zastosowaniach przemysłowych spotyka się również mufki odporne na agresywne media, podwyższoną temperaturę, drgania albo szczególne wymagania higieniczne. W takich przypadkach sam kształt to za mało — znaczenie mają także materiał, obróbka powierzchni, typ uszczelnień oraz wymagania konkretnej instalacji.
Materiały wykonania i ich znaczenie praktyczne
Materiał mufki wpływa na odporność korozyjną, wytrzymałość mechaniczną, zgodność z medium i sposób montażu. Dobór nie powinien opierać się wyłącznie na cenie albo samym rozmiarze.
| Rodzaj mufki hydraulicznej | Typowy materiał | Główne zastosowanie | Ważna uwaga praktyczna |
|---|---|---|---|
| Gwintowana | mosiądz, stal, stal nierdzewna, żeliwo ciągliwe | instalacje wodne, grzewcze, techniczne | Wymaga zgodności gwintu i właściwego uszczelnienia. |
| Zaprasowywana | mosiądz, stal nierdzewna, stop miedzi | nowoczesne instalacje wodne i CO | Musi być użyta z rurą i szczęką zgodną z danym systemem. |
| Zaciskowa | metal, tworzywo, elementy mieszane | instalacje modernizowane i odcinki serwisowe | Błąd montażu może skutkować nieszczelnością mimo poprawnego rozmiaru. |
| Do zgrzewania lub klejenia | tworzywa sztuczne | instalacje z rur z tworzyw | Rodzaj mufki musi odpowiadać konkretnemu materiałowi rury. |
| Redukcyjna | różne, zależnie od systemu | połączenia różnych średnic | Zmiana średnicy może zwiększać opory przepływu. |
Najczęściej spotykane materiały to:
- mosiądz – popularny w instalacjach wodnych i grzewczych,
- stal węglowa – stosowana tam, gdzie ważna jest wytrzymałość mechaniczna,
- stal nierdzewna – ceniona za odporność korozyjną,
- tworzywa sztuczne – lekkie i odporne na wiele rodzajów korozji, ale wymagające zgodności z temperaturą i medium.
Trzeba też uważać na łączenie różnych metali. W niektórych warunkach może to sprzyjać zjawiskom korozyjnym, dlatego materiał mufki hydraulicznej powinien być dobierany w kontekście całej instalacji, a nie tylko jednego złącza.
Jak dobrać mufkę hydrauliczną?
Dobór mufki wydaje się prosty, ale w praktyce wymaga sprawdzenia kilku parametrów. Najważniejszy nie jest sam „rozmiar”, lecz pełna zgodność z warunkami pracy.
Przy doborze warto uwzględnić:
- rodzaj instalacji: woda zimna, ciepła, centralne ogrzewanie, układ technologiczny,
- medium robocze i jego właściwości,
- temperaturę pracy,
- ciśnienie robocze dopuszczalne dla całego systemu,
- rodzaj połączenia: gwint, zacisk, zaprasowanie, zgrzewanie,
- średnicę nominalną oraz rzeczywistą zgodność wymiarową,
- materiał rury i materiał armatury,
- wymagania montażowe i serwisowe.
W instalacjach ciśnieniowych nie należy zakładać, że każda mufka o podobnym wyglądzie będzie odpowiednia. Dwa wyroby mogą mieć tę samą średnicę zewnętrzną, ale inny standard gwintu, inne uszczelnienie albo inne dopuszczalne warunki eksploatacyjne. Jeśli układ pracuje pod ciśnieniem, parametry połączenia muszą wynikać z danych producenta danego systemu.
Warto też pamiętać, że mufka hydrauliczna jest tylko częścią połączenia. Ostateczne bezpieczeństwo zależy również od jakości rury, końcówki, uszczelki, przygotowania krawędzi i poprawności montażu.
Najczęstsze błędy i problemy eksploatacyjne
Problemy z mufkami zwykle nie wynikają z samej idei połączenia, tylko z błędnego doboru lub montażu. Objaw, taki jak przeciek, nie zawsze oznacza wadliwy element. Może wskazywać także na niewspółosiowość, uszkodzony gwint albo niewłaściwe obciążenie instalacji.
Typowe błędy
- dobór mufki bez sprawdzenia typu gwintu,
- łączenie elementów z niezgodnych materiałów bez analizy warunków pracy,
- stosowanie niewłaściwego sposobu uszczelniania,
- nadmierne dokręcanie połączeń gwintowanych,
- montaż w układzie narażonym na naprężenia lub drgania bez odpowiedniego podparcia,
- użycie elementu o niepotwierdzonej zgodności z temperaturą lub medium.
Objawy i możliwe przyczyny
Przeciek na połączeniu może wynikać z błędnego uszczelnienia, uszkodzenia gwintu, zabrudzenia powierzchni albo niedopasowania elementów.
Trudność w skręceniu połączenia bywa skutkiem różnego standardu gwintu lub deformacji mechanicznej.
Nawracające rozszczelnianie może wskazywać na naprężenia montażowe, rozszerzalność cieplną albo drgania przenoszone z instalacji.
Spadek sprawności przepływu w bardziej wymagających układach może mieć związek z przewężeniem, złym prowadzeniem przewodu albo nadmiarem armatury po drodze.
Weryfikacja powinna polegać na ocenie zgodności komponentów, stanu mechanicznego i warunków pracy, a nie tylko na wymianie samej mufki na „taką samą”.
Mufka hydrauliczna a inne złączki – najważniejsze różnice
W praktyce pojęcie mufki bywa mylone z nyplem, złączką, śrubunkiem albo sprzęgłem. Nie są to jednak dokładnie te same elementy.
- Mufka najczęściej łączy dwa elementy w linii, zwykle jako tuleja z gwintem wewnętrznym lub odpowiednim gniazdem.
- Nypel ma zazwyczaj gwint zewnętrzny i służy do połączenia dwóch elementów z gwintem wewnętrznym.
- Śrubunek umożliwia rozłączne połączenie, często wygodniejsze serwisowo niż klasyczna mufka.
- Redukcja służy przede wszystkim do zmiany średnicy połączenia.
- Złączka jest pojęciem szerszym, obejmującym wiele typów elementów połączeniowych, w tym również mufki.
To rozróżnienie ma znaczenie praktyczne. Kiedy ktoś szuka mufki hydraulicznej, może w rzeczywistości potrzebować innego rodzaju złączki. Dlatego zawsze należy patrzeć nie tylko na nazwę handlową, ale na funkcję połączenia i sposób montażu.
Bezpieczeństwo montażu i eksploatacji
Nawet prosta mufka hydrauliczna pracuje często w instalacji ciśnieniowej, dlatego podczas montażu i serwisu trzeba zachować ostrożność. W układach wodnych, grzewczych i przemysłowych medium może mieć podwyższoną temperaturę, a samo połączenie może pozostawać pod ciśnieniem nawet po zatrzymaniu części urządzeń.
Podstawowe zasady są następujące:
- przed demontażem należy odłączyć źródło energii i postępować zgodnie z procedurą rozładowania ciśnienia dla danej instalacji,
- nie wolno rozłączać przewodów ani armatury pod ciśnieniem,
- nie należy oceniać szczelności przez dotykanie miejsca wycieku dłonią,
- trzeba stosować komponenty przewidziane do danego systemu,
- po montażu połączenie należy sprawdzić zgodnie z zasadami odbioru i prób dla konkretnej instalacji.
W instalacjach specjalistycznych, szczególnie przemysłowych, o poprawności użycia mufki decyduje dokumentacja techniczna systemu oraz wymagania producenta.
FAQ – najczęstsze pytania o mufkę hydrauliczną
Co to jest mufka hydrauliczna i do czego służy?
Mufka hydrauliczna to element łączący dwa odcinki rury, przewodu lub armatury w jednej osi. Służy do uzyskania szczelnego i trwałego połączenia w instalacjach wodnych, grzewczych oraz technologicznych.
Czy mufka hydrauliczna i złączka to to samo?
Nie zawsze. Złączka to pojęcie ogólne obejmujące różne elementy połączeniowe, natomiast mufka hydrauliczna jest konkretnym typem złączki, zwykle o budowie tulejowej i funkcji połączenia dwóch końców przewodu lub armatury.
Jak dobrać odpowiednią mufkę hydrauliczną?
Trzeba sprawdzić rodzaj instalacji, materiał przewodów, typ połączenia, średnicę, warunki temperatury oraz dopuszczalne ciśnienie dla całego systemu. Sama zgodność wymiaru nie wystarcza, jeśli nie zgadzają się standard gwintu, materiał albo przeznaczenie.
Czy każda mufka hydrauliczna nadaje się do centralnego ogrzewania?
Nie. O przydatności decydują materiał, konstrukcja, sposób uszczelnienia oraz warunki pracy przewidziane przez producenta. Element odpowiedni do zimnej wody nie musi być właściwy dla instalacji grzewczej.
Dlaczego mufka hydrauliczna przecieka mimo poprawnego rozmiaru?
Przyczyną może być niezgodny typ gwintu, złe uszczelnienie, uszkodzenie powierzchni, naprężenie połączenia albo błędny montaż. Przeciek nie oznacza automatycznie, że sam element jest wadliwy.
Czym różni się mufka od nypla?
Mufka zwykle ma gwint wewnętrzny i łączy dwa elementy z gwintem zewnętrznym. Nypel najczęściej ma gwint zewnętrzny i łączy dwa elementy z gwintem wewnętrznym.
Czy mufka hydrauliczna wpływa na przepływ w instalacji?
Tak, choć zwykle w niewielkim stopniu. Każdy element połączeniowy może wprowadzać lokalne opory przepływu, szczególnie jeśli powoduje przewężenie, zmianę średnicy albo ma niekorzystną geometrię wewnętrzną.
Czy można stosować dowolne uszczelnienie do mufki hydraulicznej?
Nie. Sposób uszczelnienia zależy od typu połączenia, materiału, medium i wymagań producenta systemu. Niewłaściwe uszczelnienie może prowadzić do nieszczelności albo uszkodzenia połączenia.
