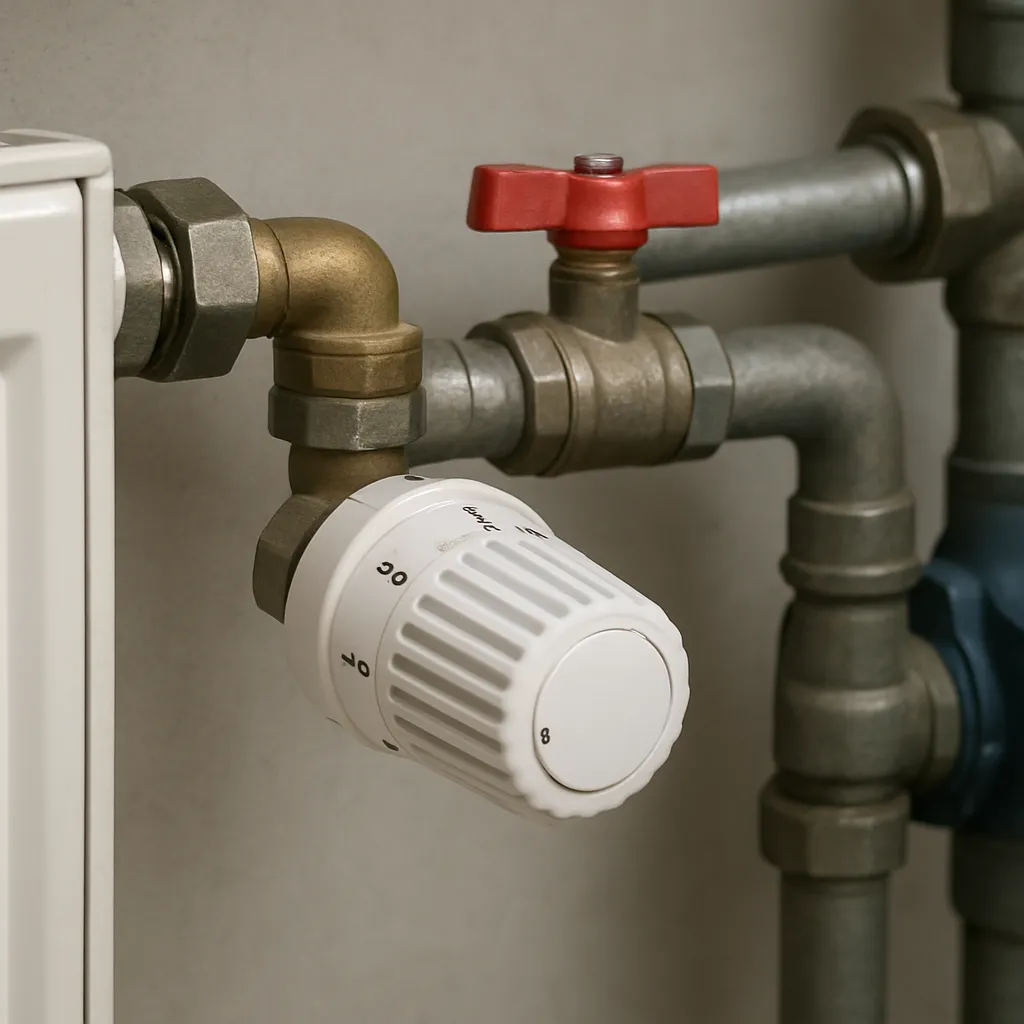

Zawór podgrzejnikowy

Zawór podgrzejnikowy to element armatury grzewczej montowany przy grzejniku, którego zadaniem jest sterowanie przepływem wody grzewczej przez odbiornik ciepła. W praktyce decyduje on o tym, czy grzejnik grzeje mocniej, słabiej czy zostaje częściowo odcięty, a więc ma bezpośredni wpływ na komfort cieplny, zużycie energii i poprawną pracę instalacji centralnego ogrzewania. Choć nazwa bywa używana potocznie, najczęściej chodzi o zawór grzejnikowy zasilający lub zawór termostatyczny współpracujący z głowicą. To właśnie ten element umożliwia lokalną regulację temperatury w pomieszczeniu bez zmiany parametrów całego układu.

Co to jest zawór podgrzejnikowy?

Intuicyjnie zawór podgrzejnikowy można porównać do kranu, który nie steruje wodą użytkową, lecz ilością gorącej wody wpływającej do grzejnika. Im bardziej zawór jest otwarty, tym większy przepływ czynnika grzewczego przez grzejnik i tym większa zdolność oddawania ciepła. Gdy zawór przymyka przepływ, grzejnik otrzymuje mniej energii i jego moc cieplna spada.

W bardziej formalnym ujęciu zawór podgrzejnikowy jest elementem regulacyjnym instalacji centralnego ogrzewania, przeznaczonym do kontrolowania przepływu czynnika grzewczego przez pojedynczy grzejnik. Nie steruje on ciśnieniem całej instalacji, lecz powoduje określoną stratę ciśnienia na swoim przelocie, co przekłada się na dany wydatek, czyli natężenie przepływu. Zawór ten znajduje zastosowanie zarówno w instalacjach mieszkaniowych, jak i w obiektach biurowych, usługowych czy przemysłowych, wszędzie tam, gdzie pracują wodne systemy ogrzewania.

Najczęściej zawór podgrzejnikowy występuje w jednej z dwóch ról:

• jako zawór ręczny, ustawiany przez użytkownika lub instalatora,
• jako zawór termostatyczny, który współpracuje z głowicą termostatyczną i samoczynnie reguluje przepływ zależnie od temperatury otoczenia.

Jak działa zawór podgrzejnikowy w instalacji grzewczej?

Zasada działania jest prosta: woda grzewcza przepływa z przewodu zasilającego do grzejnika, oddaje ciepło do pomieszczenia, a następnie wraca przewodem powrotnym do źródła ciepła lub dalszej części obiegu. Zawór podgrzejnikowy znajduje się zwykle na dopływie do grzejnika i reguluje, ile tej wody może przez niego przepłynąć.

Od strony technicznej wewnątrz zaworu znajduje się element zamykający, najczęściej grzybek lub iglica, który zmienia pole przekroju przepływu. Gdy przekrój jest większy, opór hydrauliczny maleje i przepływ rośnie. Gdy przekrój się zmniejsza, opór rośnie, a przepływ spada. Nie oznacza to jednak, że sam zawór „wytwarza” przepływ. Ruch czynnika w instalacji powstaje dzięki różnicy ciśnień wytworzonej przez pompę obiegową lub, w starszych układach, dzięki zjawiskom grawitacyjnym.

W instalacji grzewczej trzeba wyraźnie rozróżnić trzy pojęcia:

• ciśnienie – stan energetyczny cieczy, wyrażany np. w paskalach lub barach,
• przepływ – ilość cieczy przepływającej w jednostce czasu, np. m³/h,
• temperatura – parametr cieplny wpływający na zdolność oddawania ciepła.

Zawór podgrzejnikowy nie zastępuje pompy i nie jest czujnikiem temperatury sam z siebie, chyba że współpracuje z głowicą termostatyczną. Jego podstawową funkcją jest regulacja przepływu, a pośrednio także mocy oddawanej przez grzejnik.

Rodzaje zaworów podgrzejnikowych i ich zastosowanie

Pod pojęciem zaworu podgrzejnikowego kryje się kilka rozwiązań konstrukcyjnych. Różnią się one sposobem regulacji, przeznaczeniem i możliwościami nastawy.

Zawór ręczny

To najprostszy wariant. Użytkownik ustawia stopień otwarcia pokrętłem, a zawór utrzymuje tę pozycję do chwili ponownej zmiany. Rozwiązanie jest tanie i proste, ale nie reaguje automatycznie na wzrost temperatury w pomieszczeniu, dlatego regulacja jest mniej precyzyjna.

Zawór termostatyczny

To obecnie najczęściej spotykane rozwiązanie. Sam korpus zaworu montuje się przy grzejniku, a na nim instaluje głowicę termostatyczną. Głowica reaguje na temperaturę powietrza i naciska trzpień zaworu, przymykając lub otwierając przepływ. Dzięki temu grzejnik dostarcza tyle ciepła, ile potrzeba do utrzymania zadanej temperatury.

Zawór z nastawą wstępną

Taki zawór umożliwia nie tylko bieżącą regulację, ale też ograniczenie maksymalnego przepływu przez dany grzejnik. Ma to duże znaczenie dla równoważenia hydraulicznego instalacji, czyli takiego ustawienia oporów, aby każdy grzejnik otrzymywał odpowiednią ilość czynnika grzewczego.

Zespół zaworowy w grzejnikach dolnozasilanych

W nowocześniejszych instalacjach stosuje się często grzejniki z przyłączem dolnym. W takich przypadkach zawór podgrzejnikowy może być częścią bardziej zwartego zespołu przyłączeniowego, który integruje funkcję odcięcia, regulacji i niekiedy także opróżniania lub demontażu grzejnika.

Budowa zaworu podgrzejnikowego

Choć z zewnątrz zawór podgrzejnikowy wygląda niepozornie, jego budowa ma duże znaczenie dla pracy instalacji. Typowy zawór składa się z korpusu, elementu regulacyjnego, trzpienia, uszczelnień oraz przyłączy dopasowanych do rodzaju instalacji i grzejnika.

Najważniejsze elementy to:

• korpus zaworu – prowadzi przepływ czynnika i stanowi obudowę elementów wewnętrznych,
• grzybek lub iglica – zmienia przekrój przelotu, czyli reguluje przepływ,
• trzpień – przenosi ruch z pokrętła lub głowicy termostatycznej,
• gniazdo zaworu – powierzchnia współpracująca z elementem zamykającym,
• uszczelnienia – ograniczają wycieki i zapewniają szczelność pracy,
• nastawa wstępna – w wybranych modelach umożliwia hydrauliczne ograniczenie przepływu.

W praktyce bardzo ważny jest także kierunek montażu. Wielu producentów oznacza go strzałką na korpusie. Nie każdy zawór podgrzejnikowy jest całkowicie dowolny pod względem przepływu, a błędny montaż może powodować hałas, niestabilną pracę lub problemy z domykaniem.

Znaczenie zaworu podgrzejnikowego dla pracy grzejnika i całej instalacji

Pojedynczy zawór wydaje się małym detalem, ale w rzeczywistości wpływa na działanie całego układu centralnego ogrzewania. Gdy część grzejników dostaje zbyt duży przepływ, a część zbyt mały, pojawiają się typowe problemy: jedne pomieszczenia są przegrzane, inne niedogrzane, a pompa obiegowa pracuje w niekorzystnych warunkach.

Zawór podgrzejnikowy pomaga w kilku obszarach jednocześnie:

• reguluje moc grzejnika przez zmianę przepływu czynnika,
• umożliwia komfort cieplny w konkretnym pomieszczeniu,
• wspiera równoważenie hydrauliczne instalacji,
• ogranicza niepotrzebne zużycie energii, gdy pomieszczenie nie wymaga pełnego grzania,
• ułatwia serwis, jeśli współpracuje z zaworem odcinającym na powrocie.

Warto pamiętać, że grzejnik nie grzeje „mocniej” tylko dlatego, że instalacja ma wyższe ciśnienie statyczne. O rzeczywistej wymianie ciepła decydują przede wszystkim temperatura czynnika, przepływ przez grzejnik, powierzchnia wymiany ciepła oraz warunki w pomieszczeniu. Zawór podgrzejnikowy wpływa głównie na część związaną z przepływem.

Dobór i montaż zaworu podgrzejnikowego

Dobierając zawór podgrzejnikowy, nie należy kierować się wyłącznie średnicą przyłącza. Równie ważne są: typ grzejnika, sposób podłączenia, parametry instalacji, przewidywany zakres przepływu oraz sposób regulacji.

Przy doborze uwzględnia się zwykle:

• rodzaj instalacji grzewczej,
• układ rur i sposób przyłączenia grzejnika,
• czy zawór ma być ręczny czy termostatyczny,
• czy potrzebna jest nastawa wstępna,
• zgodność z głowicą termostatyczną i danym systemem producenta.

Od strony hydraulicznej istotne jest, aby zawór nie był ani zbyt „luźny”, ani zbyt „dławiony” względem potrzeb grzejnika. Zbyt mały przepływ pogorszy oddawanie ciepła, a zbyt duży może utrudniać równomierne zasilanie innych odbiorników i zwiększać ryzyko szumów przepływowych.

Montaż powinien być zgodny z zaleceniami producenta oraz projektem instalacji. Szczególnie przy zaworach termostatycznych liczy się pozycja głowicy, dostęp powietrza i unikanie jej zasłaniania zabudową, grubą zasłoną lub osłoną grzejnika. W przeciwnym razie głowica może „odczytywać” zafałszowaną temperaturę, a zawór podgrzejnikowy będzie działał nieprawidłowo.

Podczas serwisu instalacji grzewczej należy zachować ostrożność. Układ może być gorący i znajdować się pod ciśnieniem roboczym. Wszelkie prace należy wykonywać po odłączeniu źródła energii i zgodnie z procedurą producenta oraz zasadami bezpiecznej eksploatacji.

Typowe problemy i błędy związane z zaworem podgrzejnikowym

Nieprawidłowa praca grzejnika nie zawsze oznacza uszkodzony zawór, ale zawór podgrzejnikowy często znajduje się na liście pierwszych podejrzanych. Ważne jest jednak odróżnienie objawu od przyczyny.

Grzejnik grzeje słabo lub tylko częściowo

Objaw może wynikać z kilku przyczyn: zablokowanego trzpienia zaworu, błędnej nastawy wstępnej, zapowietrzenia grzejnika, zbyt małego przepływu w instalacji albo problemów z pompą obiegową. Sama obserwacja chłodnego grzejnika nie wystarcza do postawienia jednej diagnozy.

Szumiący zawór lub hałas przy grzejniku

Przyczyną bywa zbyt duża prędkość przepływu, niekorzystna różnica ciśnień, nieprawidłowa nastawa, błędny kierunek montażu albo niewłaściwie dobrany zawór. To typowy przykład tego, że problem przepływowy nie zawsze jest problemem temperatury.

Zawór nie reaguje na ustawienia głowicy

Możliwa przyczyna to zapieczony trzpień, uszkodzona głowica termostatyczna, nieprawidłowy montaż lub lokalne przegrzewanie głowicy przez zabudowę bądź źródło ciepła. Weryfikacja powinna obejmować zarówno mechanikę zaworu, jak i warunki jego pracy.

Najczęstsze błędy eksploatacyjne

• mylenie zaworu podgrzejnikowego z zaworem odcinającym na powrocie,
• zakładanie, że każdy zawór można stosować zamiennie,
• całkowite poleganie na „odkręceniu na maksa” zamiast na prawidłowym wyregulowaniu instalacji,
• zasłanianie głowicy termostatycznej meblami lub zasłonami,
• pomijanie równoważenia hydraulicznego po modernizacji systemu.

FAQ – najczęstsze pytania o zawór podgrzejnikowy

Czy zawór podgrzejnikowy i zawór termostatyczny to to samo?

Nie zawsze. Zawór podgrzejnikowy to pojęcie szersze, obejmujące różne zawory przy grzejniku. Zawór termostatyczny jest jednym z ich rodzajów i współpracuje z głowicą, która automatycznie reguluje przepływ.

Gdzie montuje się zawór podgrzejnikowy?

Najczęściej na przewodzie zasilającym grzejnik, czyli tam, gdzie czynnik grzewczy wpływa do odbiornika. W konkretnych rozwiązaniach konstrukcyjnych miejsce montażu zależy od typu grzejnika i układu przyłączy.

Czy zawór podgrzejnikowy reguluje ciśnienie w instalacji?

Nie w sensie regulacji ciśnienia całego układu. Jego podstawową funkcją jest regulacja przepływu przez grzejnik poprzez zmianę oporu przepływu. Wpływa więc na lokalną stratę ciśnienia, ale nie zastępuje zaworu bezpieczeństwa ani naczynia wzbiorczego.

Po czym poznać, że zawór podgrzejnikowy może być uszkodzony?

Typowe objawy to brak reakcji na regulację, nierównomierne grzanie, zablokowany trzpień, przecieki lub nietypowy hałas. Jednak podobne objawy mogą dawać także zapowietrzenie, zanieczyszczenia albo błędne wyregulowanie instalacji.

Czy każdy zawór podgrzejnikowy pasuje do każdego grzejnika?

Nie. O zgodności decydują m.in. typ przyłącza, sposób podłączenia, konstrukcja grzejnika, parametry przepływowe oraz kompatybilność z głowicą termostatyczną. Dobór powinien wynikać z dokumentacji technicznej.

Czy warto stosować zawór podgrzejnikowy z nastawą wstępną?

W wielu instalacjach tak, ponieważ ułatwia on ograniczenie nadmiernego przepływu i poprawia równoważenie hydrauliczne. To szczególnie ważne tam, gdzie część grzejników jest bliżej pompy, a część dalej.

Dlaczego zawór podgrzejnikowy szumi?

Szum najczęściej wiąże się z warunkami przepływu: za dużą prędkością wody, zbyt dużą różnicą ciśnień, nieprawidłową nastawą lub błędem montażowym. Nie musi to oznaczać uszkodzenia samego zaworu, ale wymaga sprawdzenia instalacji.

Czy można samodzielnie wymienić zawór podgrzejnikowy?

Technicznie jest to możliwe tylko po bezpiecznym przygotowaniu instalacji, ale w praktyce wymiana wymaga wiedzy, właściwych narzędzi i pracy zgodnej z zasadami bezpieczeństwa. Instalacja może być gorąca i znajdować się pod ciśnieniem, dlatego przy braku doświadczenia lepiej zlecić to fachowcowi.
