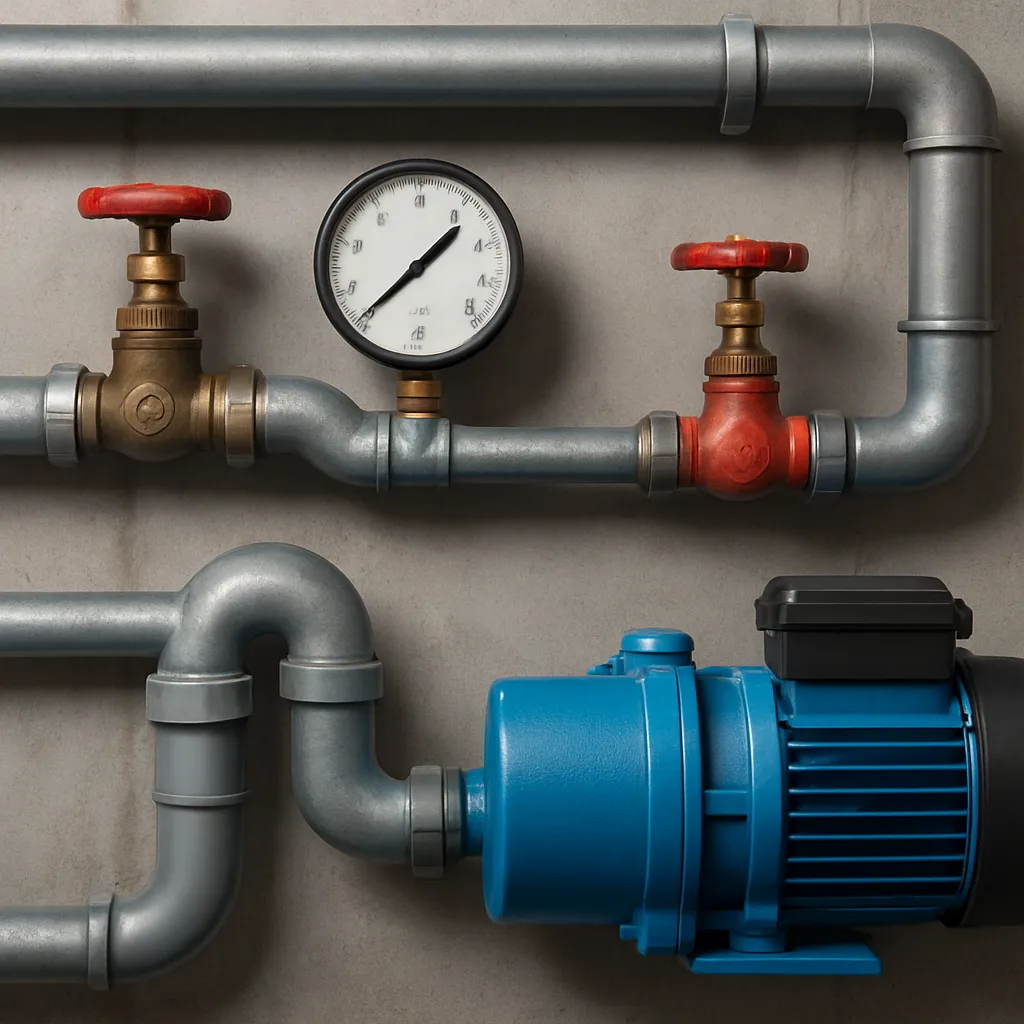

Armatura

Armatura to zbiorcza nazwa elementów montowanych w instalacjach wodnych, grzewczych i przemysłowych, które służą do zamykania, otwierania, regulacji, zabezpieczania lub kierowania przepływem cieczy. W praktyce to właśnie armatura decyduje o tym, czy instalacja działa bezpiecznie, szczelnie i zgodnie z założeniami projektowymi. Bez niej nie da się kontrolować przepływu, ciśnienia ani prawidłowo rozdzielić medium między poszczególne odcinki układu. Choć często kojarzy się głównie z zaworami, pojęcie armatury jest szersze i obejmuje wiele różnych elementów o odmiennych funkcjach.

Co to jest armatura?

Najprościej mówiąc, armatura to „osprzęt” instalacji rurowej. Są to elementy wbudowane w rurociąg lub podłączone do niego po to, aby sterować przepływem, odcinać medium, chronić układ albo umożliwiać jego obsługę.

W sensie technicznym armatura obejmuje między innymi zawory, zasuwy, kurki, przepustnice, odpowietrzniki, zawory bezpieczeństwa, zawory zwrotne, filtry siatkowe i elementy mieszające. W zależności od rodzaju instalacji może pracować z wodą zimną, wodą użytkową, czynnikiem grzewczym, parą, olejem lub innym medium.

Zasada działania armatury zależy od konkretnego typu elementu. Jedne wyłącznie odcinają przepływ, inne pozwalają go regulować, a jeszcze inne reagują automatycznie na zmianę ciśnienia albo kierunku przepływu. W instalacjach budynkowych armatura występuje praktycznie wszędzie: przy przyłączach wody, przy grzejnikach, pompach obiegowych, zasobnikach, rozdzielaczach i urządzeniach zabezpieczających.

Warto od razu rozróżnić dwa pojęcia, które bywają mylone. Armatura to kategoria elementów instalacyjnych, natomiast zawór jest tylko jednym z jej rodzajów. Nie każda armatura działa tak samo i nie każdy element powinien być stosowany zamiennie.

Jakie funkcje pełni armatura w instalacji?

Znaczenie armatury najlepiej zrozumieć przez jej funkcje. W prawidłowo zaprojektowanym układzie każdy z tych elementów pełni konkretną rolę i wpływa na bezpieczeństwo, wygodę obsługi oraz sprawność całej instalacji.

Odcinanie przepływu

To podstawowe zadanie armatury. Element odcinający pozwala zatrzymać przepływ medium w wybranym odcinku instalacji, na przykład podczas serwisu, wymiany urządzenia albo awarii. Typowym przykładem są zawory kulowe i zasuwy.

Regulacja przepływu

Niektóre elementy armatury umożliwiają ustawienie odpowiedniego natężenia przepływu, czyli ilości cieczy przepływającej w jednostce czasu. Jest to szczególnie ważne w instalacjach grzewczych, gdzie zbyt mały lub zbyt duży przepływ może pogarszać pracę odbiorników ciepła.

Kontrola kierunku przepływu

W wielu układach konieczne jest zapewnienie przepływu tylko w jedną stronę. Służy do tego armatura zwrotna, na przykład zawór zwrotny, który zamyka się samoczynnie przy próbie cofania medium.

Zabezpieczenie przed nadmiernym ciśnieniem

Instalacja nie może pracować bez ochrony przed przekroczeniem dopuszczalnego ciśnienia. Tę funkcję pełni armatura bezpieczeństwa, na przykład zawory bezpieczeństwa. Otwierają się one po osiągnięciu określonych warunków nastawy i odprowadzają nadmiar medium, aby chronić urządzenia oraz przewody.

Odpowietrzanie i odwodnienie

W instalacjach wodnych i grzewczych obecność powietrza może prowadzić do hałasu, pogorszenia przepływu i nierównomiernej pracy. Dlatego stosuje się odpowietrzniki. Z kolei kurki spustowe lub zawory spustowe ułatwiają opróżnianie fragmentów układu.

Mieszanie lub rozdział strumienia

Część armatury nie tylko otwiera lub zamyka przepływ, ale zmienia drogę medium albo łączy strumienie o różnych parametrach. Przykładem są zawory mieszające stosowane w instalacjach grzewczych i ciepłej wody.

Podstawowe rodzaje armatury

Armaturę można podzielić według funkcji, sposobu działania albo miejsca zastosowania. Najbardziej praktyczny jest podział funkcjonalny.

Do najczęściej spotykanych elementów należą:

• zawory kulowe – szybkie odcinanie przepływu, zwykle przez obrót o 90°;
• zasuwy – armatura odcinająca, szczególnie w większych średnicach;
• przepustnice – sterowanie przepływem za pomocą obrotowej tarczy;
• zawory grzybkowe – odcinanie lub regulacja, często tam, gdzie wymagana jest większa kontrola;
• zawory zwrotne – przepływ tylko w jednym kierunku;
• zawory bezpieczeństwa – ochrona przed nadmiernym ciśnieniem;
• zawory mieszające – łączenie strumieni o różnych temperaturach lub parametrach;
• odpowietrzniki – usuwanie powietrza z instalacji;
• filtry siatkowe – zatrzymywanie zanieczyszczeń mechanicznych przed wrażliwymi elementami układu.

Z czego składa się armatura i jak działa?

Choć poszczególne typy armatury różnią się budową, można wskazać kilka wspólnych części. Najczęściej są to korpus, element zamykający lub regulacyjny, uszczelnienia, przyłącza oraz mechanizm sterowania.

Korpus tworzy obudowę elementu i stanowi część, przez którą przepływa medium. Musi być odporny na ciśnienie, temperaturę i właściwości czynnika roboczego. Materiał korpusu dobiera się do warunków pracy, dlatego w praktyce spotyka się różne rozwiązania konstrukcyjne.

Element zamykający może mieć postać kuli, grzybka, klapy, iglicy lub tarczy. To on bezpośrednio wpływa na przekrój przepływu. Jeśli całkowicie blokuje przelot, armatura zamyka przepływ. Jeśli zmienia otwarcie stopniowo, można regulować natężenie przepływu.

Uszczelnienia odpowiadają za szczelność wewnętrzną i zewnętrzną. Szczelność wewnętrzna oznacza ograniczenie przecieku przez sam element zamykający, a zewnętrzna zapobiega wydostawaniu się medium na zewnątrz korpusu.

Mechanizm sterowania może być ręczny, automatyczny albo napędzany siłownikiem. W prostych zaworach jest to dźwignia lub pokrętło. W bardziej rozbudowanych układach sterowanie może odbywać się za pomocą napędu elektrycznego, pneumatycznego lub hydraulicznego.

Od strony hydraulicznej armatura zawsze wpływa na przepływ. Oznacza to, że wprowadza pewien opór przepływu, a więc powoduje spadek ciśnienia między wlotem a wylotem. Wielkość tego spadku zależy od konstrukcji elementu, stopnia otwarcia, rodzaju medium i warunków pracy. Dlatego przy doborze armatury nie wystarczy tylko „żeby pasowała średnica”.

Gdzie stosuje się armaturę?

Armatura występuje praktycznie w każdej instalacji, w której przemieszcza się ciecz lub gaz. W hydraulice budynkowej spotyka się ją szczególnie często.

Instalacje wody użytkowej

W instalacjach zimnej i ciepłej wody armatura odpowiada za odcinanie dopływu, zabezpieczenie urządzeń, mieszanie strumieni oraz umożliwienie konserwacji. Znajduje się przy wodomierzach, bateriach, zaworach przyborowych, podgrzewaczach i rozdzielaczach.

Instalacje centralnego ogrzewania

W układach grzewczych armatura służy do regulacji przepływu czynnika grzewczego, równoważenia obiegów, odpowietrzania, odcinania grzejników i zabezpieczania źródła ciepła. Bardzo ważne są tu zawory grzejnikowe, zawory mieszające, zawory zwrotne oraz armatura bezpieczeństwa.

Instalacje przemysłowe

W zastosowaniach przemysłowych armatura pracuje często w trudniejszych warunkach: przy wyższej temperaturze, większych średnicach, zmiennym ciśnieniu lub agresywnym medium. W takich przypadkach szczególnego znaczenia nabierają odporność materiałowa, szczelność i sposób sterowania.

Układy pompowe i technologiczne

Przy pompach armatura jest niezbędna do prawidłowej eksploatacji układu. Zawory odcinające umożliwiają serwis, zawory zwrotne zapobiegają cofaniu medium, a filtry chronią urządzenia przed zanieczyszczeniami. Trzeba jednak pamiętać, że armatura nie zastępuje poprawnego projektu hydraulicznego całego obiegu.

Jak prawidłowo dobrać armaturę?

Dobór armatury powinien wynikać z funkcji, jaką ma pełnić dany element, a nie tylko z jego nazwy lub wyglądu. Pozornie podobne elementy mogą pracować zupełnie inaczej.

Podstawowe kryteria doboru to:

• rodzaj medium – woda zimna, ciepła, czynnik grzewczy, para, olej lub inna ciecz;
• zakres temperatury – wpływa na materiał korpusu, uszczelnień i trwałość elementu;
• ciśnienie robocze – armatura musi być przystosowana do warunków pracy przewidzianych dla danej instalacji;
• średnica nominalna – musi odpowiadać układowi, ale sama średnica nie przesądza o poprawnym doborze;
• wymagana funkcja – odcinanie, regulacja, zabezpieczenie, odpowietrzanie, mieszanie;
• sposób montażu i sterowania – ręczny, automatyczny, z napędem;
• charakter przepływu – ciągły, okresowy, zmienny, z możliwością pulsacji lub cofania medium.

W praktyce bardzo częstym błędem jest stosowanie armatury odcinającej tam, gdzie potrzebna jest armatura regulacyjna. Innym błędem bywa montaż zaworu zwrotnego w niewłaściwym kierunku albo traktowanie zaworu bezpieczeństwa jak zwykłego zaworu roboczego. Tego typu pomyłki prowadzą do hałasu, strat ciśnienia, niestabilnej pracy i problemów eksploatacyjnych.

Przy doborze należy również uwzględnić, że każdy element armatury powoduje określone straty ciśnienia. Są to straty miejscowe wynikające ze zmiany kierunku przepływu, przekroju lub z obecności przeszkody w strumieniu. Jeżeli elementów jest dużo, łączny wpływ na pracę całego układu może być istotny.

Najczęstsze problemy, błędy i zasady bezpiecznej eksploatacji

Armatura, mimo że często wygląda niepozornie, ma bezpośredni wpływ na bezpieczeństwo instalacji. Dlatego błędny montaż lub niewłaściwa eksploatacja mogą powodować kosztowne awarie.

Typowe objawy problemów z armaturą

• przecieki zewnętrzne przy trzpieniu, pokrętle lub połączeniu,
• nieszczelne zamykanie przepływu,
• hałas podczas pracy instalacji,
• zbyt duży spadek ciśnienia na elemencie,
• cofanie medium mimo obecności zaworu zwrotnego,
• utrudniona regulacja lub zablokowanie mechanizmu.

Możliwe przyczyny

Objawy te nie wskazują automatycznie jednej konkretnej awarii. Przyczyną może być zużycie uszczelnień, zabrudzenie wnętrza armatury, nieprawidłowy kierunek montażu, zła pozycja pracy, nieodpowiedni dobór do medium albo uszkodzenie mechaniczne.

Jak podchodzić do diagnostyki?

Najpierw należy oddzielić objaw od przyczyny. Na przykład przeciek może wynikać z uszkodzonego uszczelnienia, ale także z nadmiernych drgań instalacji lub błędnego montażu połączenia. Podobnie hałas nie zawsze oznacza wadliwy zawór — czasem problem wynika z nadmiernej prędkości przepływu albo obecności powietrza w instalacji.

Bezpieczeństwo obsługi

Przy serwisie armatury trzeba postępować zgodnie z dokumentacją urządzenia i zasadami bezpiecznej eksploatacji instalacji. Przed demontażem należy odłączyć źródła energii oraz upewnić się, że układ został bezpiecznie odciążony i rozładowany, jeśli wymaga tego dana instalacja. Nie wolno rozłączać elementów pracujących pod ciśnieniem ani omijać elementów bezpieczeństwa.

FAQ – najczęstsze pytania o armaturę

Czy armatura to tylko zawory?

Nie. Zawory stanowią ważną część armatury, ale pojęcie jest szersze. Armatura obejmuje także zasuwy, przepustnice, odpowietrzniki, zawory zwrotne, zawory bezpieczeństwa, elementy spustowe oraz niektóre podzespoły pomocnicze montowane w instalacjach.

Jaką funkcję pełni armatura w instalacji grzewczej?

Armatura w instalacji grzewczej odcina i reguluje przepływ czynnika, zabezpiecza układ przed nadmiernym ciśnieniem, umożliwia odpowietrzanie oraz wspiera równoważenie hydrauliczne. Bez niej trudno uzyskać stabilną i bezpieczną pracę całego obiegu.

Czym różni się armatura odcinająca od regulacyjnej?

Armatura odcinająca służy głównie do całkowitego otwierania lub zamykania przepływu. Armatura regulacyjna pozwala natomiast kontrolować natężenie przepływu lub inne parametry pracy w sposób pośredni i bardziej precyzyjny. Nie każdy element odcinający nadaje się do długotrwałej regulacji.

Dlaczego armatura powoduje straty ciśnienia?

Każdy element znajdujący się na drodze przepływu zmienia warunki ruchu cieczy i stawia opór. To powoduje miejscowy spadek ciśnienia. Wielkość strat zależy od konstrukcji armatury, stopnia otwarcia, lepkości medium oraz natężenia przepływu.

Czy zawór kulowy nadaje się do regulacji przepływu?

Zwykle jego podstawową funkcją jest odcinanie przepływu, a nie precyzyjna regulacja. W niektórych zastosowaniach może chwilowo pracować w położeniu pośrednim, ale stała regulacja zależy od konkretnej konstrukcji i warunków pracy. Do dokładniejszej kontroli lepiej stosować elementy przeznaczone do regulacji.

Jak rozpoznać, że armatura została źle dobrana?

Objawami mogą być hałas, problemy z regulacją, nadmierny spadek ciśnienia, nieszczelność, niestabilna praca instalacji albo szybkie zużycie elementu. Sama obecność objawu nie wskazuje jednak jednej przyczyny, dlatego potrzebna jest weryfikacja warunków pracy i sposobu montażu.

Czy armatura bezpieczeństwa może być zastąpiona zwykłym zaworem?

Nie. Armatura bezpieczeństwa ma określoną funkcję ochronną i działa automatycznie w sytuacjach niebezpiecznych. Zwykły zawór odcinający nie spełnia tej roli i nie powinien być traktowany jako zamiennik elementu zabezpieczającego.

Na co zwrócić uwagę przy wyborze armatury?

Najważniejsze są funkcja elementu, rodzaj medium, zakres temperatury, ciśnienie robocze, sposób montażu, wymagania dotyczące szczelności oraz przewidywane warunki eksploatacji. Poprawny dobór armatury wymaga patrzenia na cały układ, a nie tylko na średnicę przyłącza.
