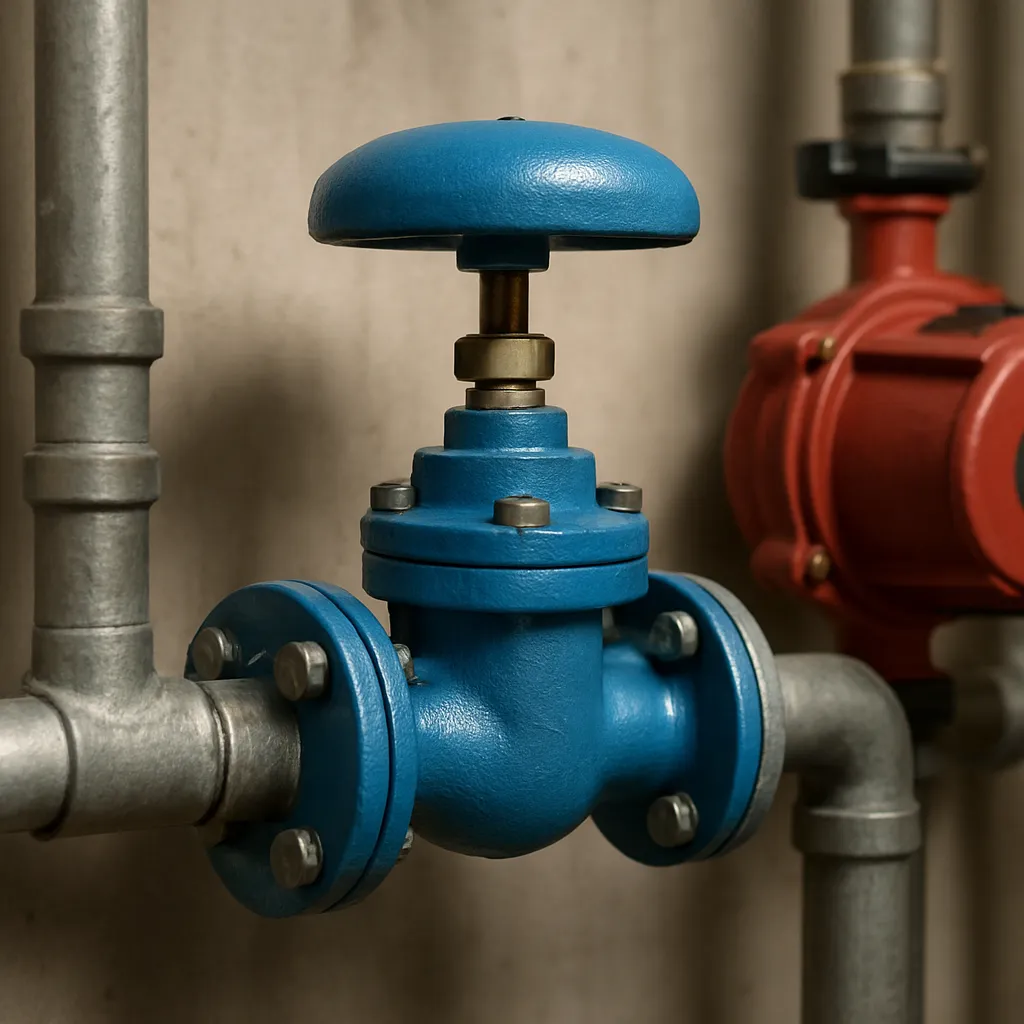

Zawór grzybkowy to element armatury, który służy do zamykania, otwierania albo regulacji przepływu cieczy lub gazu przez docisk tzw. grzybka do gniazda. W praktyce ma duże znaczenie wszędzie tam, gdzie potrzebna jest dobra szczelność i stosunkowo precyzyjna kontrola przepływu, zarówno w instalacjach wodnych i grzewczych, jak i w niektórych układach przemysłowych.
Choć nazwa brzmi prosto, zawór grzybkowy nie jest tym samym co zawór kulowy czy zasuwowy. Różni się przede wszystkim budową wewnętrzną i charakterem pracy: zwykle lepiej nadaje się do dławienia przepływu, ale jednocześnie powoduje większe straty ciśnienia niż armatura o prostszym torze przepływu. Zrozumienie jego działania ułatwia poprawny dobór do instalacji i ogranicza problemy eksploatacyjne.
W zależności od wykonania zawór grzybkowy może pracować ręcznie, automatycznie lub jako część bardziej złożonego układu sterowania. Spotyka się go między innymi w instalacjach ciepłej i zimnej wody, centralnego ogrzewania, układach parowych oraz w rozwiązaniach technologicznych, gdzie liczy się powtarzalność regulacji.
Co to jest zawór grzybkowy?
Intuicyjnie zawór grzybkowy można porównać do korka, który zbliża się do otworu i stopniowo go przymyka albo całkowicie zamyka. Tym „korkiem” jest właśnie grzybek, czyli ruchomy element zamykający, współpracujący z gniazdem zaworu. Gdy grzybek zostaje dociśnięty do gniazda, przepływ ustaje. Gdy się odsuwa, medium może przepływać przez korpus zaworu.
W znaczeniu technicznym zawór grzybkowy to zawór odcinający lub regulacyjny, w którym zamknięcie realizowane jest przez ruch elementu zamykającego w kierunku zbliżonym do osi gniazda. Najczęściej ruchem tym steruje wrzeciono połączone z pokrętłem, napędem lub siłownikiem. Taka konstrukcja umożliwia nie tylko pracę w pozycji „otwarty/zamknięty”, ale również kontrolowane dławienie przepływu.
Zasada działania jest prosta: zmiana położenia grzybka zmienia efektywną powierzchnię przepływu, a więc wpływa na natężenie przepływu i spadek ciśnienia na zaworze. Im bardziej zawór jest przymknięty, tym większy opór stawia przepływającemu medium. To właśnie dlatego zawór grzybkowy bywa używany do regulacji, ale jednocześnie nie jest rozwiązaniem obojętnym hydraulicznie.
Miejsce zastosowania zależy od wersji konstrukcyjnej. W instalacjach budynkowych zawór grzybkowy występuje często jako zawór odcinający, zawór regulacyjny, zawór grzejnikowy lub element armatury mieszającej. W przemyśle może współpracować z napędami i automatyką, kontrolując przepływ wody, pary, oleju technologicznego lub innych mediów zgodnych z materiałem wykonania.
Budowa zaworu grzybkowego i rola poszczególnych elementów
Aby dobrze zrozumieć, jak działa zawór grzybkowy, warto rozłożyć go na podstawowe części. Mimo wielu odmian ogólna idea budowy pozostaje podobna.
Najważniejsze elementy konstrukcyjne
- Korpus – część nośna zaworu, przez którą przepływa medium; zawiera kanały przepływowe i gniazdo.
- Gniazdo zaworu – powierzchnia uszczelniająca, do której dociskany jest grzybek.
- Grzybek – ruchomy element zamykający; jego kształt i materiał wpływają na szczelność i charakterystykę regulacji.
- Wrzeciono – przenosi ruch z pokrętła lub napędu na grzybek.
- Pokrywa – zamyka korpus od góry i prowadzi wrzeciono.
- Uszczelnienie dławnicy – ogranicza wyciek medium w miejscu przejścia wrzeciona przez obudowę.
- Pokrętło lub napęd – umożliwia ręczne albo automatyczne sterowanie położeniem grzybka.
Najbardziej charakterystyczna jest współpraca grzybka z gniazdem. To ten duet odpowiada za szczelność zaworu. W prostych zaworach ręcznych ruch grzybka jest zwykle liniowy, wynikający z obrotu pokrętła i przesuwu wrzeciona. W rozwiązaniach automatycznych ruch ten może być wywoływany przez siłownik elektryczny, pneumatyczny lub termostatyczny.
Istotna jest też geometria korpusu. Tor przepływu w zaworze grzybkowym zazwyczaj nie jest prosty, dlatego medium zmienia kierunek i przechodzi przez przewężenie. To poprawia możliwość regulacji, ale powoduje także większe opory przepływu niż w zaworach o pełnym przelocie.
Jak działa zawór grzybkowy w instalacji?
Z punktu widzenia użytkownika zawór grzybkowy działa bardzo intuicyjnie: otwierając go, zwiększamy przepływ, a zamykając – zmniejszamy lub całkowicie odcinamy medium. Od strony hydraulicznej proces jest bardziej złożony, bo zawór wpływa jednocześnie na natężenie przepływu i na stratę ciśnienia.
Natężenie przepływu oznacza objętość medium przepływającą w jednostce czasu, na przykład w litrach na minutę lub metrach sześciennych na godzinę. Nie należy go mylić z prędkością cieczy. Zawór grzybkowy nie „wytwarza” przepływu sam z siebie, lecz stawia określony opór, a ostateczny przepływ zależy od całego układu: źródła zasilania, różnicy ciśnień, średnic przewodów oraz innych elementów armatury.
Gdy grzybek zbliża się do gniazda, efektywny przekrój przepływu maleje. W efekcie rośnie lokalna prędkość medium w przewężeniu i zwiększają się straty miejscowe. To dlatego częściowo przymknięty zawór grzybkowy może dobrze regulować przepływ, ale jednocześnie nie powinien być traktowany jako element całkowicie „przezroczysty” dla instalacji.
W praktyce zawór grzybkowy może pracować w trzech podstawowych trybach:
- odcinanie – całkowite otwarcie albo zamknięcie przepływu,
- regulacja – ustawienie pośredniego stopnia otwarcia,
- stabilizacja warunków pracy – w połączeniu z automatyką i siłownikami.
W wielu instalacjach grzewczych właśnie zdolność do precyzyjniejszego dławienia odróżnia zawór grzybkowy od rozwiązań przeznaczonych głównie do szybkiego otwierania i zamykania.
Gdzie stosuje się zawór grzybkowy?
Zawór grzybkowy znajduje zastosowanie wszędzie tam, gdzie oprócz samego odcięcia medium ważna jest możliwość jego kontrolowanego przepuszczania. Zakres użycia zależy od materiałów, temperatury pracy, rodzaju uszczelnień i konstrukcji konkretnego wyrobu.
- Instalacje wodne – jako zawory odcinające i regulacyjne w obiegach wody zimnej oraz ciepłej.
- Instalacje centralnego ogrzewania – między innymi jako zawory grzejnikowe i elementy równoważenia przepływu.
- Układy parowe i technologiczne – tam, gdzie potrzebna jest odporność na wyższą temperaturę i dobra kontrola przepływu.
- Armatura laboratoryjna i procesowa – gdy liczy się dokładniejsze sterowanie niż w prostych zaworach odcinających.
- Układy automatyki – po wyposażeniu w odpowiedni siłownik zawór grzybkowy może pracować jako element wykonawczy.
W hydraulice siłowej klasyczny zawór grzybkowy nie jest podstawowym odpowiednikiem zaworów sterujących znanych z układów olejowych, takich jak zawory przelewowe czy rozdzielacze. Jednak sama idea grzybka dociskanego do gniazda występuje również w wielu zaworach ciśnieniowych i zwrotnych stosowanych w hydraulice przemysłowej.
Zalety i ograniczenia zaworu grzybkowego
Dobór armatury zawsze oznacza kompromis między szczelnością, łatwością sterowania, oporami przepływu i trwałością. Zawór grzybkowy ma pod tym względem wyraźne mocne strony, ale też ograniczenia, o których warto pamiętać.
| Cecha | Znaczenie praktyczne | Ważna uwaga |
|---|---|---|
| Dobra szczelność zamknięcia | Ułatwia pewne odcięcie medium w wielu instalacjach | Rzeczywista szczelność zależy od stanu grzybka, gniazda i uszczelnień |
| Możliwość regulacji przepływu | Nadaje się do dławienia i ustawień pośrednich | Stała praca w częściowym otwarciu może przyspieszać zużycie przy trudnych mediach |
| Większe straty ciśnienia | Wpływa na warunki pracy całej instalacji | Tor przepływu jest mniej korzystny niż w zaworach o pełnym przelocie |
| Precyzyjniejsze sterowanie niż w niektórych zaworach odcinających | Pomaga w regulacji obiegów grzewczych i procesowych | Nie każdy zawór grzybkowy ma charakterystykę regulacyjną odpowiednią do automatyki |
| Różnorodność wykonań | Można dobrać wersję do wody, pary lub medium technologicznego | Materiał korpusu i uszczelnień musi być zgodny z warunkami pracy |
Największą zaletą zaworu grzybkowego jest zwykle połączenie szczelności z możliwością regulacji. Z kolei podstawowym ograniczeniem są straty ciśnienia. Z tego względu nie zawsze jest to najlepszy wybór tam, gdzie liczy się minimalny opór przepływu.
Zawór grzybkowy a inne zawory – najważniejsze różnice
Zawór grzybkowy bywa mylony z innymi typami armatury. To częsty błąd, bo z zewnątrz różne zawory mogą wyglądać podobnie, a o ich funkcji decyduje głównie budowa wewnętrzna.
Zawór grzybkowy a zawór kulowy
Zawór kulowy służy przede wszystkim do szybkiego odcinania przepływu. Ma zwykle małe opory przy pełnym otwarciu, ale nie jest idealnym rozwiązaniem do dokładnej regulacji. Zawór grzybkowy lepiej nadaje się do dławienia, lecz zazwyczaj daje większą stratę ciśnienia.
Zawór grzybkowy a zasuwa
Zasuwa jest przeznaczona głównie do pracy w położeniu całkowicie otwartym lub zamkniętym. Przy pełnym otwarciu może oferować korzystniejszy przepływ niż zawór grzybkowy. Nie jest jednak zwykle najlepszym wyborem do regulacji pośredniej.
Zawór grzybkowy a zawór zwrotny
Zawór zwrotny ma inne zadanie: nie służy do ręcznego sterowania, lecz zapobiega cofaniu się medium. Nie kontroluje on przepływu w taki sposób jak zawór grzybkowy odcinająco-regulacyjny, choć wewnątrz również może wykorzystywać element grzybkowy.
Zawór grzybkowy a zawór bezpieczeństwa
Zawór bezpieczeństwa chroni instalację przed przekroczeniem dopuszczalnego ciśnienia. To zupełnie inna funkcja niż ręczne odcinanie lub regulacja. Nie należy tych elementów utożsamiać ani stosować zamiennie.
Dobór, eksploatacja i typowe problemy
Poprawny dobór zaworu grzybkowego wymaga uwzględnienia nie jednego, lecz kilku parametrów. Nie wystarczy sama średnica przyłącza. Znaczenie mają również rodzaj medium, temperatura, ciśnienie robocze, wymagana szczelność, charakter pracy oraz dopuszczalna strata ciśnienia w instalacji.
Na co zwrócić uwagę przy doborze?
- Rodzaj medium – woda, para, roztwór technologiczny czy inny czynnik mogą wymagać odmiennego materiału korpusu i uszczelnień.
- Zakres temperatury i ciśnienia – parametry muszą być zgodne z danymi producenta konkretnego zaworu.
- Funkcja zaworu – odcinanie, regulacja ręczna, współpraca z automatyką.
- Dopuszczalny spadek ciśnienia – ważny szczególnie w instalacjach z ograniczoną rezerwą hydrauliczną.
- Sposób sterowania – ręczny, termostatyczny, elektryczny lub inny.
Typowe objawy problemów eksploatacyjnych
Objaw nie zawsze oznacza jedną konkretną awarię, ale może wskazać kierunek diagnostyki.
- Przeciek przy zamkniętym zaworze – możliwe zużycie grzybka, gniazda albo zanieczyszczenie powierzchni uszczelniających.
- Trudny obrót pokrętła – możliwa korozja, osady, uszkodzenie wrzeciona lub dławicy.
- Hałas podczas pracy – możliwe zbyt duże zdławienie przepływu, niekorzystne warunki hydrauliczne albo niewłaściwy dobór zaworu.
- Niewystarczający przepływ – możliwy częściowy zator, błędny dobór średnicy lub nadmierny spadek ciśnienia na zaworze.
Podczas serwisu należy postępować zgodnie z instrukcją urządzenia i procedurą odłączenia energii oraz rozładowania ciśnienia. Nie wolno rozłączać elementów instalacji pod ciśnieniem ani sprawdzać przecieków dłonią w układach pracujących pod wysokim ciśnieniem.
Znaczenie zaworu grzybkowego w hydraulice instalacyjnej
W instalacjach wodnych i grzewczych zawór grzybkowy pełni często rolę bardziej „precyzyjnego strażnika przepływu” niż zwykłe zawory odcinające. Pozwala nie tylko zamknąć obieg, ale też wpływać na jego równowagę hydrauliczną. Ma to znaczenie zwłaszcza tam, gdzie kilka gałęzi instalacji konkuruje o ten sam przepływ.
W centralnym ogrzewaniu nawet niewielka zmiana stopnia otwarcia zaworu może zmienić opór przepływu w danym odcinku, a przez to wpłynąć na rozdział czynnika grzewczego. Nie oznacza to jednak, że sam zawór „podnosi ciśnienie” czy „wymusza obieg”. Za przepływ odpowiada źródło różnicy ciśnień, na przykład pompa obiegowa, a zawór jedynie modyfikuje warunki przepływu.
Właśnie dlatego zawór grzybkowy jest tak ważny w praktyce: łączy funkcję użytkową z wymiernym wpływem na hydraulikę całego układu. Dobrze dobrany poprawia sterowalność instalacji, źle dobrany może wprowadzać nadmierne opory, hałas lub trudności z regulacją.
FAQ – najczęstsze pytania o zawór grzybkowy
Co to jest zawór grzybkowy?
Zawór grzybkowy to zawór, w którym przepływ medium jest zamykany lub regulowany przez grzybek dociskany do gniazda. Może służyć zarówno do odcinania, jak i do dławienia przepływu.
Do czego służy zawór grzybkowy?
Najczęściej służy do otwierania, zamykania i regulacji przepływu wody, pary lub innego medium. Jest szczególnie przydatny tam, gdzie potrzebna jest lepsza kontrola przepływu niż w typowych zaworach czysto odcinających.
Czy zawór grzybkowy nadaje się do regulacji przepływu?
Tak, to jedna z jego głównych zalet. Zawór grzybkowy zwykle lepiej nadaje się do regulacji przepływu niż zawór kulowy, ale trzeba uwzględnić związane z tym większe straty ciśnienia.
Jaka jest różnica między zaworem grzybkowym a kulowym?
Zawór kulowy jest zazwyczaj lepszy do szybkiego otwierania i zamykania przy małych oporach przepływu. Zawór grzybkowy oferuje zwykle dokładniejszą regulację, lecz powoduje większy spadek ciśnienia.
Czy zawór grzybkowy stawia duży opór przepływu?
W porównaniu z armaturą o prostszym torze przepływu opór może być wyraźnie większy, zwłaszcza przy częściowym otwarciu. Dokładna wartość zależy od konstrukcji zaworu, średnicy, medium i warunków pracy.
Gdzie najczęściej montuje się zawór grzybkowy?
Zawór grzybkowy spotyka się często w instalacjach wodnych, grzewczych, grzejnikowych oraz w układach technologicznych. Konkretne zastosowanie zależy od wersji konstrukcyjnej i parametrów producenta.
Dlaczego zawór grzybkowy może przeciekać mimo zamknięcia?
Możliwą przyczyną bywa zużycie gniazda lub grzybka, zabrudzenie powierzchni uszczelniających albo uszkodzenie elementów wewnętrznych. Sam objaw nie przesądza jeszcze o jednej konkretnej awarii i wymaga weryfikacji.
Jak dobrać zawór grzybkowy do instalacji?
Przy doborze trzeba uwzględnić rodzaj medium, temperaturę, ciśnienie robocze, wymaganą funkcję, sposób sterowania oraz dopuszczalną stratę ciśnienia. Nie należy wybierać zaworu wyłącznie na podstawie średnicy przyłącza.
