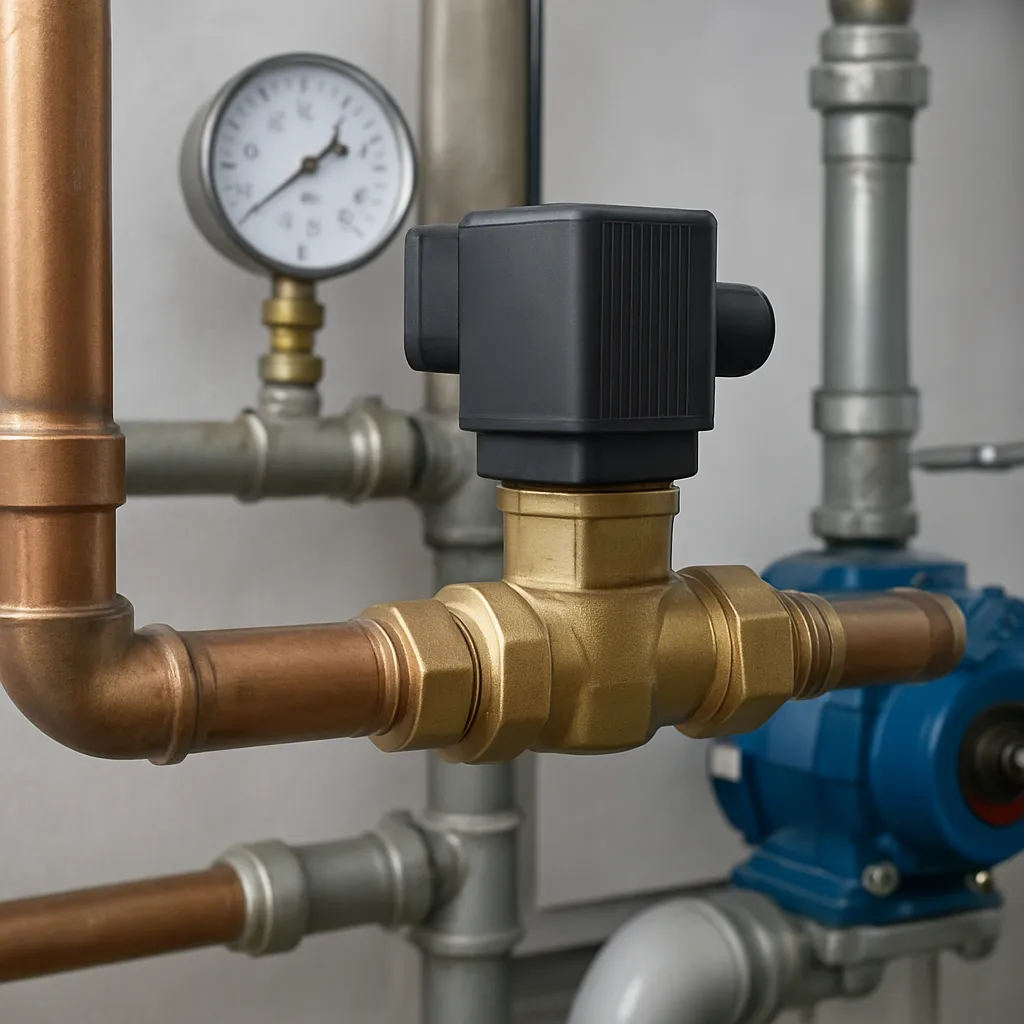

Zawór elektromagnetyczny

Zawór elektromagnetyczny to element sterujący przepływem cieczy lub gazu, który otwiera się albo zamyka dzięki działaniu cewki elektrycznej. W praktyce oznacza to szybkie i zdalne sterowanie medium bez ręcznego przekręcania pokrętła, co ma duże znaczenie w instalacjach wodnych, grzewczych, przemysłowych i w układach hydraulicznych. Choć jego budowa może wydawać się prosta, od właściwego doboru zaworu elektromagnetycznego zależą szczelność, niezawodność pracy i bezpieczeństwo całego układu. To właśnie dlatego warto rozumieć nie tylko samą definicję, ale też zasadę działania, ograniczenia i typowe zastosowania tego elementu.

Co to jest zawór elektromagnetyczny?

Najprościej mówiąc, zawór elektromagnetyczny jest zaworem, który zmienia swój stan pod wpływem sygnału elektrycznego. Gdy cewka zostaje zasilona, wytwarza pole magnetyczne, które przemieszcza ruchomy element wewnątrz zaworu i w ten sposób otwiera lub zamyka przepływ.

W znaczeniu technicznym jest to element armatury lub osprzętu sterującego, używany do kontroli przepływu medium w przewodzie. W zależności od konstrukcji może on:

• zamykać przepływ,
• otwierać przepływ,
• przełączać kierunek przepływu między różnymi drogami.

Zasada działania opiera się na współpracy części hydraulicznej lub pneumatycznej z częścią elektryczną. Część elektryczna to zwykle cewka elektromagnetyczna, a część robocza obejmuje korpus, gniazdo, uszczelnienie, trzpień lub grzybek oraz ewentualnie membranę. Po podaniu napięcia na cewkę rdzeń zostaje przyciągnięty, co powoduje zmianę położenia elementu zamykającego.

Zawory elektromagnetyczne spotyka się między innymi w:

• instalacjach wodnych,
• układach nawadniania,
• instalacjach grzewczych,
• pralniach i zmywarkach,
• automatyce przemysłowej,
• układach hydrauliki siłowej jako elementy sterowania pilotowego lub odcinającego.

Warto od razu zaznaczyć, że nie każdy zawór elektromagnetyczny pełni tę samą funkcję. Jedne służą głównie do prostego otwierania i zamykania, inne przełączają przepływ, a jeszcze inne współpracują z większymi zaworami sterowanymi pośrednio.

Jak działa zawór elektromagnetyczny?

Działanie zaworu elektromagnetycznego najlepiej wyobrazić sobie jako połączenie przełącznika elektrycznego z zamknięciem przepływu. Sygnał elektryczny nie porusza medium bezpośrednio, lecz uruchamia element mechaniczny, który steruje przejściem przez zawór.

Podstawowa zasada działania

Po podaniu napięcia na cewkę powstaje pole magnetyczne. To pole przyciąga ferromagnetyczny rdzeń lub trzpień. Ruch tego elementu:

• odrywa uszczelnienie od gniazda i otwiera przepływ, albo
• dociska uszczelnienie do gniazda i zamyka przepływ.

Po odłączeniu zasilania element zwykle wraca do położenia wyjściowego dzięki sprężynie lub działaniu ciśnienia medium. Właśnie dlatego często mówi się o zaworach normalnie zamkniętych i normalnie otwartych.

Zawór bezpośredniego i pośredniego działania

Nie wszystkie zawory elektromagnetyczne pracują w ten sam sposób.

• Zawór bezpośredniego działania – cewka przemieszcza element zamykający bezpośrednio. Taka konstrukcja dobrze sprawdza się przy mniejszych przekrojach i tam, gdzie trzeba działać nawet przy zerowej różnicy ciśnień.
• Zawór pośredniego działania – cewka steruje małym kanałem pilotowym, a właściwe otwarcie lub zamknięcie następuje z wykorzystaniem różnicy ciśnień medium. Ten typ często stosuje się tam, gdzie potrzebny jest większy przepływ.

To ważne rozróżnienie, ponieważ zawór pośredni nie zawsze będzie pracował poprawnie, jeśli w układzie nie ma wymaganej różnicy ciśnienia. Nie można więc zakładać, że każdy model zadziała identycznie po podłączeniu do dowolnej instalacji.

Najważniejsze elementy budowy

Budowa zaworu elektromagnetycznego zależy od jego przeznaczenia, ale kilka części pojawia się niemal zawsze. Zrozumienie ich funkcji ułatwia zarówno dobór, jak i diagnostykę usterek.

W praktyce duże znaczenie ma także materiał uszczelnień. To, co sprawdzi się w wodzie, nie zawsze będzie odpowiednie dla oleju hydraulicznego, pary, glikolu czy sprężonego powietrza. Dlatego sam rozmiar przyłącza nigdy nie wystarcza do prawidłowego doboru.

Rodzaje zaworów elektromagnetycznych i ich funkcje

Zawory elektromagnetyczne można podzielić według kilku kryteriów. Najbardziej przydatny w praktyce jest podział według stanu spoczynkowego oraz sposobu sterowania przepływem.

Stan spoczynkowy: NC i NO

• NC, czyli normalnie zamknięty – bez zasilania zawór pozostaje zamknięty. Po podaniu napięcia otwiera przepływ.
• NO, czyli normalnie otwarty – bez zasilania zawór pozostaje otwarty. Po podaniu napięcia zamyka przepływ.

Wybór między NC a NO zależy od tego, jaki stan ma być bezpieczny lub pożądany po zaniku zasilania. To szczególnie ważne w automatyce i instalacjach bezpieczeństwa.

Liczba dróg i położeń

Niektóre zawory elektromagnetyczne mają tylko dwa przyłącza i pełnią funkcję odcinającą. Inne mogą mieć trzy lub więcej przyłączy, co pozwala nie tylko otwierać przepływ, ale też go przełączać. W prostych zastosowaniach spotyka się najczęściej:

• 2/2 – dwa przyłącza, dwa położenia; zawór otwiera lub zamyka przepływ,
• 3/2 – trzy przyłącza, dwa położenia; może przełączać dopływ i odpowietrzenie lub spływ,
• bardziej rozbudowane układy przełączające – używane w automatyce i sterowaniu.

Oznaczenie typu 2/2 oznacza więc, że zawór ma dwie drogi przepływu i dwa stany pracy. To nie jest jedynie symbol katalogowy, ale skrócony opis funkcji zaworu.

Zawór elektromagnetyczny a inne zawory hydrauliczne

Warto odróżnić zawór elektromagnetyczny od zaworów, które regulują inne parametry układu:

• zawór zwrotny pilnuje kierunku przepływu,
• zawór przelewowy ogranicza maksymalne ciśnienie,
• zawór redukcyjny obniża ciśnienie w wybranej części instalacji,
• zawór dławiący ogranicza przepływ.

Zawór elektromagnetyczny sam w sobie najczęściej odpowiada za otwieranie, zamykanie lub przełączanie przepływu. Nie należy automatycznie przypisywać mu funkcji regulacji ciśnienia, jeśli konstrukcja nie została do tego zaprojektowana.

Gdzie stosuje się zawór elektromagnetyczny?

Zakres zastosowań jest bardzo szeroki, ponieważ ten typ zaworu łączy hydraulikę lub pneumatykę z elektrycznym sterowaniem. Dzięki temu można zautomatyzować pracę instalacji bez ciągłej obsługi ręcznej.

Typowe zastosowania obejmują:

• automatyczne odcinanie dopływu wody,
• sterowanie dopływem medium do urządzeń AGD i przemysłowych,
• układy dozowania,
• instalacje grzewcze i chłodnicze,
• układy sprężonego powietrza,
• sterowanie pilotowe w hydraulice siłowej,
• systemy nawadniania i technologiczne linie produkcyjne.

W hydraulice siłowej zawór elektromagnetyczny bywa częścią większego układu sterowania. Uproszczony schemat może wyglądać następująco: zbiornik → pompa → elementy sterujące → odbiornik → powrót do zbiornika. W takim układzie zawór elektromagnetyczny może sterować dopływem oleju do kolejnego zaworu, uruchamiać sekwencję lub odcinać zasilanie wybranego obwodu. Trzeba jednak pamiętać, że jest to tylko model uproszczony, a rzeczywista konstrukcja zależy od maszyny.

Jak dobrać zawór elektromagnetyczny?

Dobór zaworu elektromagnetycznego nie powinien opierać się wyłącznie na średnicy przyłącza. Nawet jeśli dwa modele wyglądają podobnie, mogą być przeznaczone do zupełnie innych warunków pracy.

Przy doborze trzeba sprawdzić przede wszystkim:

• rodzaj medium – woda, olej hydrauliczny, powietrze, para, roztwór glikolu i inne,
• zakres ciśnienia roboczego – zgodny z danym urządzeniem i dokumentacją producenta,
• czy wymagana jest minimalna różnica ciśnień – szczególnie przy zaworach pośrednich,
• temperaturę medium i otoczenia,
• rodzaj pracy – ciągła, impulsowa, częste przełączanie,
• zasilanie cewki – napięcie, prąd przemienny lub stały,
• materiał korpusu i uszczelnień,
• funkcję zaworu – otwieranie, zamykanie, przełączanie.

W praktyce bardzo istotna jest również przepustowość zaworu. Zbyt mały przekrój może powodować niepożądane straty ciśnienia i ograniczenie przepływu. Z kolei zbyt duży zawór nie zawsze będzie korzystny, jeśli układ wymaga określonych warunków pracy i stabilnego sterowania.

Nie można też mylić ciśnienia z przepływem. To, że zawór dopuszcza określone ciśnienie robocze, nie oznacza automatycznie, że zapewni odpowiedni wydatek medium. Rzeczywisty przepływ zależy od konstrukcji zaworu, różnicy ciśnień oraz właściwości samego medium.

Typowe problemy, objawy i bezpieczna diagnostyka

Zawór elektromagnetyczny jest elementem stosunkowo prostym, ale pracuje na styku elektryki i hydrauliki, dlatego przyczyny problemów mogą być różne. Ten sam objaw nie zawsze oznacza tę samą awarię.

Najczęstsze objawy i możliwe przyczyny to:

• zawór nie przełącza się – brak zasilania, uszkodzona cewka, zablokowany rdzeń, niewłaściwe warunki ciśnieniowe,
• zawór buczy, ale nie otwiera się – zanieczyszczenia, zbyt niskie napięcie, uszkodzony mechanizm wewnętrzny,
• przeciek wewnętrzny lub zewnętrzny – zużyte uszczelnienie, zabrudzone gniazdo, niewłaściwy materiał uszczelnienia,
• nieregularna praca – zanieczyszczone medium, wahania zasilania, praca poza warunkami katalogowymi,
• nadmierne nagrzewanie cewki – nieprawidłowe napięcie, nieodpowiedni cykl pracy, uszkodzenie uzwojenia.

Weryfikacja powinna obejmować sprawdzenie dokumentacji, zasilania elektrycznego, warunków pracy i czystości medium. W instalacjach hydraulicznych i ciśnieniowych serwis należy prowadzić dopiero po odłączeniu źródeł energii i rozładowaniu ciśnienia zgodnie z instrukcją producenta urządzenia. Nie wolno rozłączać przewodów pod ciśnieniem ani sprawdzać przecieków dłonią.

Dużym błędem jest także zastępowanie uszkodzonej cewki inną „na podobne napięcie” bez potwierdzenia zgodności. Różnice w mocy, wymiarach i klasie pracy mogą spowodować przegrzewanie lub niepełne przełączanie zaworu.

FAQ – najczęstsze pytania o zawór elektromagnetyczny

Do czego służy zawór elektromagnetyczny?

Zawór elektromagnetyczny służy do elektrycznie sterowanego otwierania, zamykania lub przełączania przepływu medium. Dzięki temu umożliwia automatyczną pracę instalacji bez ręcznej obsługi zaworu.

Jak działa zawór elektromagnetyczny normalnie zamknięty?

W wersji normalnie zamkniętej zawór pozostaje zamknięty bez zasilania. Po podaniu napięcia cewka przemieszcza rdzeń lub trzpień, co otwiera drogę przepływu.

Czy każdy zawór elektromagnetyczny potrzebuje ciśnienia do pracy?

Nie. Zawory bezpośredniego działania mogą pracować także przy zerowej różnicy ciśnień, natomiast zawory pośrednie zwykle wymagają określonych warunków ciśnieniowych. Trzeba to zawsze sprawdzić w danych producenta.

Czym różni się zawór elektromagnetyczny od zaworu zwrotnego?

Zawór elektromagnetyczny jest sterowany elektrycznie i zmienia stan na podstawie sygnału zewnętrznego. Zawór zwrotny działa samoczynnie i przepuszcza medium tylko w jednym kierunku, bez sterowania elektrycznego.

Dlaczego zawór elektromagnetyczny buczy, ale nie otwiera przepływu?

Taki objaw może wskazywać na zablokowany rdzeń, zabrudzenie wnętrza, zbyt niskie napięcie zasilania albo nieodpowiednią różnicę ciśnień. Sam dźwięk cewki nie potwierdza jeszcze prawidłowego działania części hydraulicznej.

Jakie znaczenie ma medium przy doborze zaworu elektromagnetycznego?

Bardzo duże. Rodzaj medium wpływa na dobór materiału korpusu, uszczelnień, dopuszczalnej temperatury i samej konstrukcji zaworu. Model odpowiedni do wody nie musi nadawać się do oleju hydraulicznego czy pary.

Czy zawór elektromagnetyczny reguluje ciśnienie w układzie?

Nie zawsze. Typowy zawór elektromagnetyczny najczęściej otwiera, zamyka lub przełącza przepływ. Regulacja ciśnienia to zadanie specjalnych zaworów, takich jak zawory przelewowe lub redukcyjne.

Na co zwrócić uwagę przy wymianie zaworu elektromagnetycznego?

Trzeba sprawdzić funkcję zaworu, stan spoczynkowy, napięcie cewki, rodzaj medium, zakres ciśnienia, temperaturę pracy, materiał uszczelnień oraz sposób przyłączenia. Wymiana „na podobny” model bez porównania parametrów może prowadzić do awarii lub nieszczelności.
