Prawidłowe działanie instalacji grzewczej opiera się nie tylko na doborze odpowiedniego źródła ciepła, lecz także na precyzyjnej regulacji elementów sieci. Jednym z kluczowych komponentów w tym procesie są zawory równoważące, które odpowiadają za stały przepływ medium i stabilne ciśnienie w poszczególnych obiegach. Wiedza na temat ich działania, montażu oraz eksploatacji jest niezbędna dla specjalistów z zakresu hydrauliki oraz usług serwisowych związanych z instalacje grzewczymi.
Znaczenie zaworów równoważących
Podstawowe funkcje
Zawory równoważące pełnią rolę stabilizatorów warunków pracy instalacji. Ich główne zadania to:
- utrzymanie zdefiniowanego przepływu medium w pętlach grzewczych,
- zapewnienie równomiernej dystrybucji ciepła,
- minimalizowanie strat energii wynikających z nadmiernej prędkości przepływu,
- ochrona pompy obiegowej przed przeciążeniem.
Dzięki nim następuje optymalne równoważenie instalacji, co przekłada się na wyższą wydajność systemu oraz obniżenie kosztów eksploatacyjnych.
Korzyści ekonomiczne i eksploatacyjne
Inwestycja w zawory równoważące zwraca się w postaci:
- zmniejszonego zużycia paliwa lub energii elektrycznej,
- wydłużonego czasu pracy urządzeń, dzięki ograniczeniu przeciążeń,
- mniejszych kosztów serwisowania i wymiany komponentów,
- zwiększenia komfortu cieplnego przez eliminację zimnych stref.
Rodzaje zaworów równoważących
Zawory manualne
To najprostsza forma zaworów, w której regulacja odbywa się poprzez ręczne ustawienie skali przepływu. Zalety obejmują niską cenę i łatwość montażu, jednak precyzja regulacji zależy od doświadczenia monterów.
Zawory automatyczne
Wersje automatyczne wyposażone są w mechanizmy sterowane sprężyną lub membraną, które utrzymują stały przepływ niezależnie od zmian ciśnienia w sieci. Zapewniają precyzyjna kontrolę, ale wymagają wyższych nakładów inwestycyjnych.
Zawory z miernikiem przepływu
Najbardziej zaawansowane modele posiadają wbudowane wskaźniki, umożliwiające bieżące odczyty parametrów systemu. Ułatwiają diagnostyka i korekty, co jest istotne w dużych obiektach przemysłowych lub biurowych.

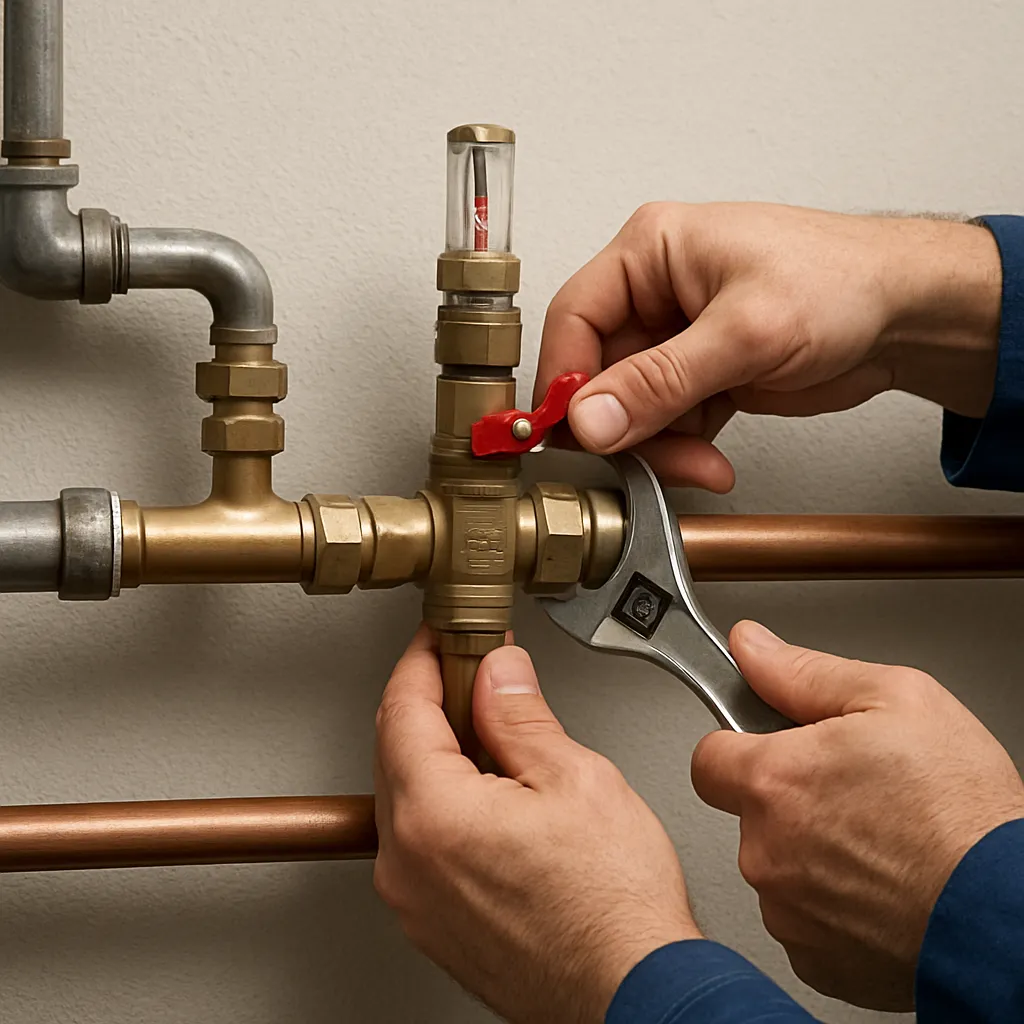

Proces montażu i regulacji
Procedura instalacji zaworów równoważących składa się z kilku etapów, które można podzielić na:
- Wstępna inspekcja – sprawdzenie stanu istniejącej instalacji, identyfikacja punktów pomiarowych.
- Montaż – prawidłowe zamocowanie zaworów na przewodach z zachowaniem kierunku przepływu wg oznaczeń producenta.
- Pierwsza kalibracja – ustawienie zaworów w pozycji minimalnej, a następnie stopniowe otwieranie do wartości zgodnych z projektem.
- Pomiary – wykorzystanie manometrów i mierników przepływu do weryfikacji parametrów.
- Ostateczna regulacja – dostrojenie w oparciu o rzeczywiste odczyty, aż do uzyskania równowagi hydraulicznej.
Wyposażenie niezbędne do montażu
Przy wykonywaniu prac warto mieć pod ręką:
- klucze nastawne i oczkowe,
- manometry cyfrowe lub analogowe,
- miernik przepływu lub turbinowy przepływomierz,
- uszczelki i taśma teflonowa do łączeń gwintowanych,
- specjalistyczny papier kreskowy do zapisu wyników pomiarów.
Monitorowanie i konserwacja
Regularne przeglądy
Aby utrzymać energooszczędność systemu, należy przeprowadzać cykliczne kontrole co najmniej raz w roku. W trakcie przeglądu zwraca się uwagę na:
- szczelność połączeń,
- stabilność odczytów na wskaźnikach,
- występowanie drgań i hałasów,
- zakleszczanie się elementów ruchomych.
Usuwanie usterek
Do najczęstszych problemów należą:
- zanieczyszczenia osadzające się wewnątrz korpusu zaworu,
- utraty precyzji wskutek zużycia uszczelnień,
- korozja elementów metalowych.
W przypadku wykrycia nieprawidłowości konieczna jest demontaż zaworu, oczyszczenie kanałów i wymiana zużytych części.
Praktyczne zastosowania
Zawory równoważące znajdują szerokie zastosowanie w obiektach mieszkalnych, komercyjnych i przemysłowych. W dużych instalacjach biurowych pozwalają na utrzymanie bilans cieplnego pomiędzy piętrami, a w zakładach produkcyjnych – na precyzyjną kontrolę parametrów technologicznych. W budownictwie energooszczędnym ich rola jest kluczowa dla spełnienia standardów poprawnej wentylacji mechanicznej z odzyskiem ciepła (rekuperacji).
