W instalacjach przemysłowych oraz przydomowych systemach grzewczych coraz częściej spotyka się przepustnice z napędem, które stanowią atrakcyjną alternatywę dla tradycyjnych zaworów kulowych. Wybór odpowiedniego elementu kontrolnego ma kluczowe znaczenie dla efektywności systemu, bezpieczeństwa pracy oraz długotrwałej niezawodności. W artykule przedstawimy mechanizm działania przepustnic, porównamy je z zaworami kulowymi, omówimy kryteria doboru oraz zasady konserwacji, dzięki którym hydraulik lub inwestor podejmie świadomą decyzję przy wyborze rozwiązania sterującego przepływem medium.
Fundamenty działania przepustnicy z napędem

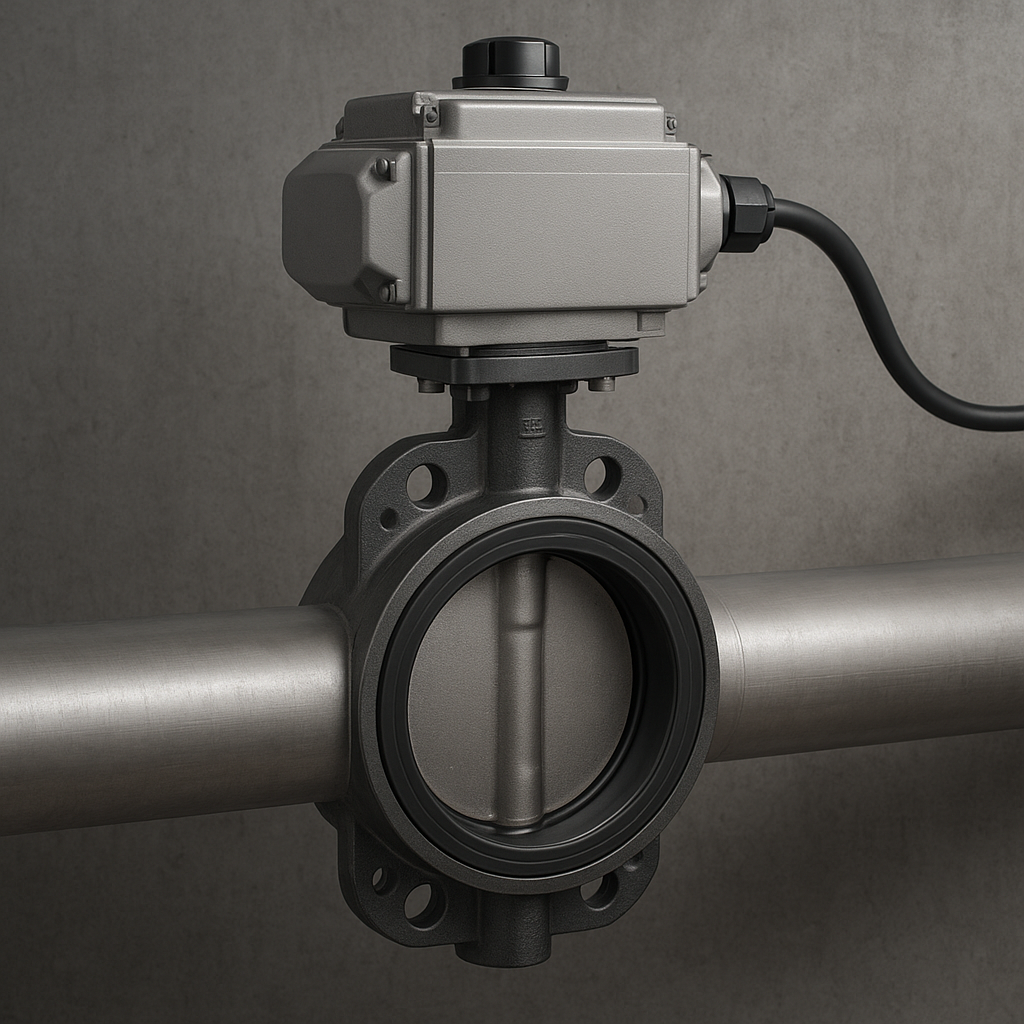

Podstawową cechą przepustnicy jest płaska, obrotowa tarcza osadzona w korpusie, kontrolująca natężenie przepływu cieczy lub gazów przez regulację kąta obrotu. W przypadku napędu elektrycznego lub pneumatycznego, sterowanie odbywa się automatycznie, co pozwala na precyzyjne dostosowanie otwarcia urządzenia do aktualnych warunków pracy. Kluczowe parametry to zakres obrotu, moment obrotowy napędu, szybkość reakcji oraz stopień ochrony – najczęściej IP67 lub IP68 w zastosowaniach zanurzeniowych.
- Automatyka i integracja z systemami SCADA – możliwość zdalnego sterowania i monitoringu.
- Pneumatyczne napędy sprężynowe lub dwustronnego działania – bezpieczeństwo w razie awarii zasilania.
- Mechanika przekładniowa zapewniająca wysoki moment obrotowy przy kompaktowych wymiarach.
- Materiały korpusu: stal węglowa, stal nierdzewna lub polimery odporne na korozję.
Dzięki precyzji regulacji, przepustnice z napędem idealnie nadają się do zastosowań, w których wymagana jest płynna modulacja przepływu, np. w instalacjach HVAC, procesach chemicznych czy systemach uzdatniania wody.
Przepustnica czy zawór kulowy – kluczowe różnice
Tradycyjny zawór kulowy to konstrukcja prosta i stosunkowo tania, efektywna w przypadku całkowitego otwarcia lub zamknięcia przepływu. Jednakże w zastosowaniach regulacyjnych okazuje się mniej korzystny, ponieważ stroboskopowe przejście kuli przez otwór powoduje turbulencje i ograniczoną żywotność uszczelnienia.
- Zakres regulacji: przepustnica umożliwia modulację od 0 do 100 %, natomiast zawór kulowy zwykle wymaga otwarcia minimum 10 % dla stabilności przepływu.
- Turbulencje i erozja uszczelnień – w przypadku zaworów kulowych punktowy kontakt powoduje szybsze zużycie, podczas gdy przepustnica rozkłada obciążenie po większej powierzchni.
- Czas reakcji – zawór kulowy to szybki przelot, ale brak możliwości płynnego sterowania; przepustnica z napędem oferuje regulację w czasie rzeczywistym.
- Koszt instalacji – inwestycja w napęd i sterowanie bywa wyższa, jednak oszczędności energetyczne i mniejsze zużycie eksploatacyjne często amortyzują wydatek.
W instalacjach, gdzie najważniejsza jest wydajność i precyzja pracy, control bypass poprzez przepustnicę z napędem okazuje się rozwiązaniem bardziej ekonomicznym w długim horyzoncie czasowym.
Kryteria doboru i montażu urządzenia
Przy wyborze przepustnicy z napędem kluczowych jest kilka aspektów technicznych:
- Rodzaj medium – temperatura, agresywność chemiczna, lepkość i cząstki stałe w zawiesinie.
- Ciśnienie nominalne – dobór korpusu i uszczelnień pod ciśnienie robocze instalacji.
- Zakres modulacji – określenie minimalnego i maksymalnego przepływu oraz wymaganej dokładności.
- Typ napędu – elektryczny (24 V/230 V) czy pneumatyczny (sprężone powietrze), z uwzględnieniem warunków zasilania.
- Stopień ochrony IP – dla instalacji zewnętrznych lub wilgotnych pomieszczeń.
- Integracja z systemem zarządzania – protokoły komunikacyjne (Modbus, Profibus, HART).
Montaż przepustnicy wymaga zachowania osiowej prostoliniowości rurociągu, stosowania odcinków prostych przed i za urządzeniem (zwykle 5×Dn), a także zamontowania układów odwadniających i odpowietrzających. Nie można pominąć bezpieczeństwa otoczenia – przy wyciekach agresywnych cieczy należy przewidzieć misę wychwytową, a systemy zasilania napędu powinny mieć awaryjne odcięcie zasilania.
Konserwacja oraz najczęstsze problemy eksploatacyjne
Długowieczność przepustnicy z napędem zależy od regularnego serwisowania. Do najważniejszych czynności konserwacyjnych należą:
- Kontrola stanu uszczelnień i wymiana na nowe zgodnie z zaleceniami producenta.
- Smarowanie przekładni i łożysk napędu – zgodnie z rodzajem zastosowanego smaru.
- Sprawdzanie momentu obrotowego oraz kalibracja sterowania w celu zachowania powtarzalności ruchu tarczy.
- Inspekcja kabli i przewodów pneumatycznych – unikanie przecieków oraz uszkodzeń izolacji.
Do typowych problemów eksploatacyjnych zalicza się drgania tarczy w przepływie turbulentnym, zapiekanie się elementów uszczelniających przy cząstkach ściernych, a także awarie napędu wynikające z przeciążenia lub zwarć w układzie zasilania. W razie wystąpienia nieszczelności, warto skorzystać z usług hydraulika wyspecjalizowanego w serwisie armatury regulacyjnej, który dysponuje przyrządami do testów szczelności oraz doświadczeniem w szybkiej wymianie modułów napędowych.
Zastosowanie przepustnicy z napędem, choć może generować wyższe koszty początkowe, to przy odpowiednim doborze i konserwacji zapewnia stabilność, precyzję i długą żywotność instalacji. W wielu przypadkach zastępuje zawory kulowe, gdy wymagana jest kontrola płynności przepływu i możliwość integracji ze systemami zarządzania procesami.
