Każde połączenie rurowe wymaga starannego doboru elementów oraz przestrzegania określonych procedur montażowych, aby zapewnić bezpieczeństwo i trwałość instalacji. W branży hydraulika standardy połączeń kołnierzowych odgrywają kluczową rolę, gdyż wpływają na szczelność układu, odporność na ciśnienie oraz łatwość serwisu. Poniższy tekst prezentuje najważniejsze informacje dotyczące norm, elementów składowych i praktycznych zasad eksploatacji połączeń kołnierzowych.
Podstawy standardów połączeń kołnierzowych
Stosowanie znormalizowanych wytycznych dla kołnierzy pozwala na unifikację procesów produkcyjnych i montażowych. W Polsce i Europie powszechnie obowiązuje seria PN (Polskie Normy), odpowiadająca klasom ciśnieniowym od PN6 do PN400. Dodatkowo, wiele zakładów przemysłowych wykorzystuje normy międzynarodowe, takie jak ANSI, DIN czy ASME. Każda z nich definiuje wymiary kołnierza, liczbę i rozkład otworów, grubość ścianki oraz dopuszczalne obciążenie. Przestrzeganie normy to podstawa bezpiecznej eksploatacji instalacji.
Oprócz kwestii geometrycznych, standardy określają wymagania materiałowe oraz metody badania jakości. W zależności od średnicy rurociągu i medium (woda, oleje, czynniki chemiczne), dobiera się odpowiednie gatunki stali, żeliwa lub tworzyw sztucznych. Dokumentacja techniczna wskazuje także dopuszczalne odchyłki wymiarowe, warunki przechowywania i zasady transportu. Dzięki temu można minimalizować ryzyko nieszczelności i awarii pod wpływem zmiennych warunków pracy.

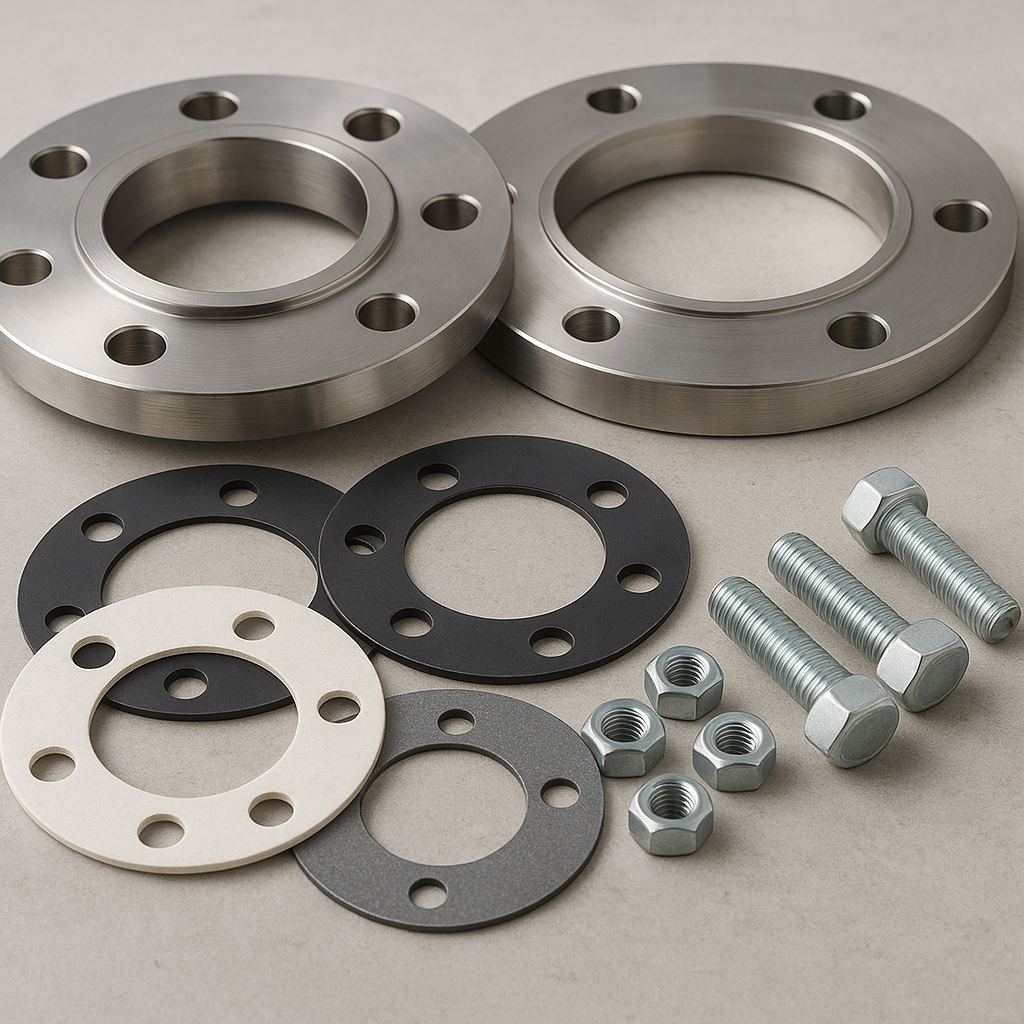

Elementy składowe: kołnierze, śruby, uszczelki
Kołnierze
Kołnierz to część rurowa lub kształtka zakończona płaską powierzchnią przystosowaną do połączenia z innym elementem. Występują kołnierze luźne, przyspawane, nakładane i kołnierze typu blind. Wykonuje się je najczęściej ze stali węglowej, nierdzewnej lub stopowej, dobierając materiał pod kątem odporności na korozję i wysokie temperatury. Ważna jest także klasa wytrzymałości – 150#, 300# czy wyższe, zależnie od ciśnienia roboczego i warunków dynamicznych.
Śruby
Przy połączeniach kołnierzowych kluczowe znaczenie mają śruby i nakrętki. Zazwyczaj stosuje się śruby wykonane z stali o podwyższonej twardości (gatunki 8.8, 10.9 lub 12.9). Ważne jest, aby ich długość, skok gwintu oraz klasa wytrzymałości odpowiadały specyfikacji kołnierza. Metalowe elementy złączne należy zabezpieczać przed korozją poprzez ocynk, powłoki epoksydowe lub miedziowanie. Odpowiedni dobór nakrętek, podkładek oraz zabezpieczenie przed samoczynnym odkręcaniem wpływa na trwałość połączenia.
Uszczelki
Podstawowym zadaniem uszczelki jest kompensacja odchyłek powierzchni kołnierzy i zapobieganie wyciekom medium. W instalacjach hydraulicznych najczęściej używa się uszczelek z miękkich elastomerów (NBR, EPDM), PTFE lub grafitu z wkładką stalową. Wybór materiału zależy od rodzaju medium, temperatury oraz ciśnienia. Grubość i kształt uszczelki (ring, flat, spiral wound) dobiera się indywidualnie pod kątem charakterystyki pracy instalacji oraz wymagań producenta.
Procedury montażu i kontroli jakości
Prawidłowy montaż połączenia kołnierzowego to proces wieloetapowy. Należy rozpocząć od oczyszczenia i odtłuszczenia powierzchni przylegania. Kolejny krok to wstępne ułożenie uszczelki oraz równomierne przykręcenie śrub w ustalonym porządku – często w kształcie litery „X” lub po okręgu co drugi otwór. Użycie kalibrowanego klucza momentowego gwarantuje osiągnięcie wymaganego momentu dokręcania, co minimalizuje ryzyko odkształceń kołnierzy czy uszkodzenia uszczelki.
Po wstępnym dokręceniu sugeruje się wykonanie prób szczelności, np. testu ciśnieniowego wodą lub powietrzem. W trakcie badań należy monitorować przyrost ciśnienia i ewentualne nieszczelności. Kolejnym etapem jest ostateczne dokręcenie według specyfikacji, a następnie ponowny test. W zakładach przemysłowych warto prowadzić dokumentację operacji montażowej i protokołów odbioru.
Zastosowania w instalacjach hydraulicznych i serwis
Połączenia kołnierzowe znajdują zastosowanie w układach przesyłu mediów: sieciach wodociągowych, systemach przeciwpożarowych, układach pneumatycznych oraz rurociągach chemicznych. W pompowniach i wymiennikach ciepła kołnierze umożliwiają szybką wymianę pomp czy remont wymiennika bez konieczności demontażu całego odcinka rurociągu. Dzięki temu serwisy techniczne mogą ograniczyć czas przestoju i koszty operacyjne.
Regularne przeglądy kontrola i konserwacja to podstawa zapobiegania awarie instalacji. Należy sprawdzać stan uszczelek, luz śrub, korozję kołnierzy oraz prawidłowość parametru dokręcenia. W razie potrzeby wymienia się zużyte elementy na nowe, zachowując dane producenta odnośnie materiału i wymiarów. Profesjonalny serwis hydrauliczny powinien wykorzystywać urządzenia pomiarowe oraz techniki nieniszczące (NP), by nie dopuścić do przestojów w pracy instalacji.
Materiały uszczelnień i ich dobór według medium
Wybór materiału uszczelnienia opiera się na analizie chemicznej czynnika, temperatury roboczej i ciśnienia. Dla wody pitnej stosuje się elastomery zgodne z normami dopuszczalnymi do kontaktu z wodą przeznaczoną do spożycia. W instalacjach parowych lub procesach z wysoką temperaturą lepsze właściwości ma grafit z wkładką stalową, odporny na utlenianie i pełzanie. Uszczelki PTFE sprawdzają się przy agresywnych chemicznie cieczach, ale nie tolerują zanieczyszczeń mechanicznych.
Przy eksploatacji warto śledzić zalecenia producenta elementów kołnierzowych oraz regularnie mierzyć parametry pracy. Tylko staranny dobór i kontrola jakości zapewniają długotrwałą i bezawaryjną pracę całego układu hydraulicznego.
