Wysoka jakość uszczelnienia jest kluczowa dla bezawaryjnej pracy instalacji hydraulicznych. Odpowiedni dobór materiału oraz konstrukcji uszczelki zapewnia nie tylko optymalną trwałość, lecz także właściwą odporność na skrajne warunki pracy. W niniejszym artykule przyjrzymy się czterem najpopularniejszym rozwiązaniom: EPDM, NBR, PTFE i grafit, analizując ich właściwości, kryteria doboru i zastosowania w branży hydraulicznej.

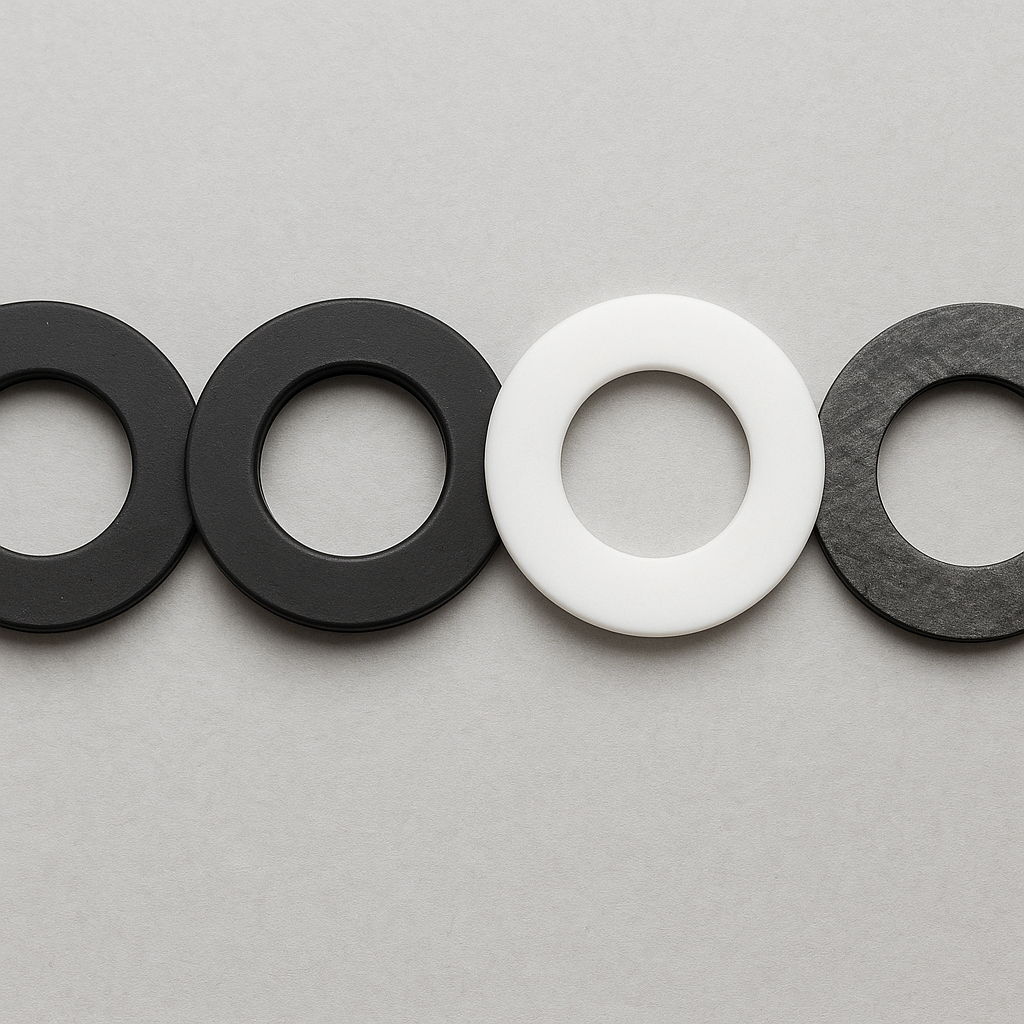

Materiały uszczelek: charakterystyka i właściwości
EPDM
Elastomer etylenowo-propylenowo-dienowy (EPDM) to elastomer ceniony za doskonałą odporność na warunki atmosferyczne, ozon, promieniowanie UV oraz temperaturę. Kluczowe cechy EPDM:
- zakres temperatur: od -40°C do +150°C,
- odporność na wodę, parę wodną i czynniki chemiczne na bazie wody,
- dobra elastyczność przy niskich temperaturach,
- niska odporność na oleje mineralne i paliwa.
Dlatego uszczelki EPDM znajdują zastosowanie głównie w instalacjach wodno-kanalizacyjnych, klimatyzacyjnych czy parowych.
NBR
Nitryl-butadienowy kauczuk (NBR) to materiał przeznaczony do pracy w kontakcie z olejami i paliwami. Jego podstawowe właściwości to:
- zakres temperatur: od -30°C do +120°C,
- wysoka odporność na oleje mineralne, benzyny i smary,
- średnia odporność chemiczna na wodę i czynniki ługowe,
- twardość dobierana w zakresie 60–90 ShA.
Uszczelki NBR stosuje się przede wszystkim w hydraulice siłowej, układach smarowania oraz w motoryzacji.
PTFE
Politetrafluoroetylen (PTFE) to tworzywo o wyjątkowo niskim współczynniku tarcia. Do jego zalet należą:
- zakres temperatur: od -200°C do +260°C,
- doskonała chemoodporność niemal na wszystkie media,
- brak przyczepności (antyadhezyjność),
- odporność na ciśnienia do kilku setek barów.
PTFE jest idealny do uszczelnień statycznych w przemyśle chemicznym, rafineryjnym i farmaceutycznym.
Grafit
Uszczelki grafitowe, często wzmocnione rdzeniem metalowym, oferują:
- zakres temperatur: od -200°C do +500°C,
- wysoką odporność na skrajne temperatury i ciśnienia w układach parowych,
- brak tendencji do przywierania,
- odporność na korozję i działanie agresywnych mediów.
Grafit stosuje się tam, gdzie potrzebne są uszczelnienia w surowych warunkach, na przykład w wymiennikach ciepła czy turbinach parowych.
Kryteria wyboru uszczelki
Dokonując doboru uszczelki, należy uwzględnić szereg czynników wpływających na ciśnienie i eksploatację układu hydraulicznego:
- Rodzaj medium: woda, olej, para, chemikalia – każdy z czynników wymaga odmiennych właściwości materiału,
- Zakres temperatur: niskie temperatury sprzyjają materiałom elastycznym (EPDM), natomiast wysokie – PTFE lub grafitowi,
- Wartość ciśnienia roboczego: dla ciśnień powyżej 200 bar lepszym wyborem będą uszczelki grafitowe lub specjalistyczne PTFE,
- Prędkości względne ruchu: w dynamicznych uszczelnieniach tłoczysk i tłoków konieczne są materiały o niskim współczynniku tarcia (PTFE z dodatkami),
- Wpływ czynników korozyjnych: w przypadku agresywnych chemikaliów rekomendowane jest PTFE lub grafit,
- Przestrzeń montażowa: grubość uszczelki i jej zabudowa mogą ograniczyć możliwy wybór materiału,
- Normy i certyfikaty: wymagania branżowe (np. FDA, ATEX) narzucają specyficzne rozwiązania.
Zastosowania w hydraulice
Uszczelnienia statyczne i dynamiczne
W instalacjach hydraulicznych spotykamy dwa główne typy uszczelnień:
- Statyczne – zapewniają szczelność między nieruchomymi elementami (flansze, pokrywy),
- Dynamiczne – stosowane na tłokach, tłoczyskach i łącznikach ruchomych.
Uszczelki statyczne najczęściej wykonuje się z PTFE lub grafitu, natomiast dynamiczne – z EPDM, NBR lub PTFE z domieszkami (np. grafitu) poprawiającymi poślizg.
Systemy wodne, olejowe i gazowe
- Instalacje wodne: preferowany EPDM ze względu na wysoką odporność na parę i wodę pitną,
- Układy olejowe i smarowania: NBR sprawdza się w rozmaitych olejach hydraulicznych i sprężarkowych,
- Przewody gazów technicznych: PTFE ze względu na obojętność chemiczną i możliwość pracy w niskich temperaturach.
Montaż i konserwacja uszczelek
Prawidłowy montaż oraz regularna konserwacja decydują o żywotności uszczelnienia:
- Przygotowanie powierzchni: oczyszczenie z rdzy, farby, oleju i zanieczyszczeń,
- Kontrola gładkości i płaskości stykających się powierzchni,
- Odpowiedni dobór smarowania dla uszczelek dynamicznych (zalecane smary na bazie olejów syntetycznych lub silikonów),
- Stosowanie podkładek i elementów centrujących w celu uniknięcia przesunięć,
- Regularne inspekcje wizualne i pomiary nieszczelności,
- Wymiana uszczelek zgodnie z zaleceniami producenta lub po wykryciu pierwszych oznak zużycia (pęknięcia, wycieki).
