Właściwe zabezpieczenie instalacji hydraulicznych ma kluczowe znaczenie dla utrzymania optymalnej pracy systemów grzewczych i chłodniczych. Odpowiednia izolacja rur eliminuje niekorzystne zjawisko nadmiernych strat ciepła, przekładając się na niższe koszty eksploatacji i wydłużenie żywotności całej instalacji. Wybór właściwych materiałów i optymalna grubość warstwy izolacyjnej to inwestycja, która szybko się zwraca poprzez oszczędności energetyczne oraz ograniczenie ryzyka kondensacji i korozji. W poniższym artykule omówimy najważniejsze aspekty związane z ochroną termiczną rur, przedstawiamy dostępne rozwiązania technologiczne oraz wskażemy kryteria doboru izolacji w zależności od rodzaju instalacji.
Znaczenie izolacji termicznej w systemach rurowych
W instalacjach grzewczych i ciepłowniczych izolacja rur pełni funkcję ochronną, minimalizując straty energii, które w przeciwnym razie wydzielałyby się do otoczenia. Brak lub niewłaściwie dobrana warstwa izolacyjna może skutkować:
- Nieefektywnym przesyłem ciepła i zwiększonymi koszami eksploatacji.
- Pojawieniem się kondensatu na zimnych przewodach, co prowadzi do korozji i osadzania się kamienia.
- Uciążliwości akustycznych – drgania cieczy i przepływ generują hałas.
- Zagrożeniem dla zdrowia i bezpieczeństwa użytkowników, jeśli instalacja przebiega w miejscach dostępnych.
Odpowiednia izolacja wpływa także na efektywność całego systemu, przyczyniając się do mniejszego zapotrzebowania na energię potrzebną do uzyskania wymaganej temperatury w obiegu. W przypadku układów chłodniczych z kolei zabezpiecza przed nadmiernym nagrzewaniem czynnika roboczego i niepożądanym wzrostem temperatury transportowanego medium.

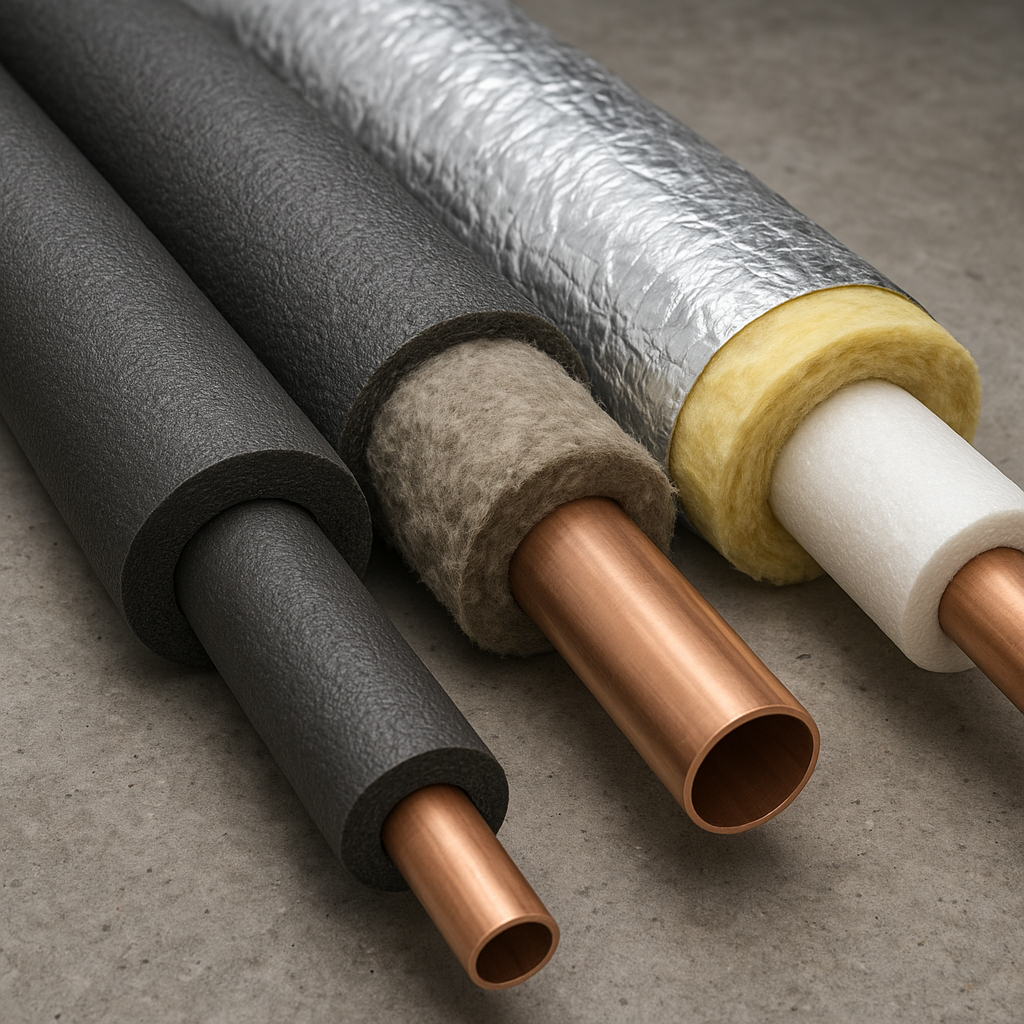

Rodzaje materiałów izolacyjnych i ich właściwości
Na rynku dostępne są różne typy izolacji, różniące się materiałem, budową i parametrami technicznymi. Do najczęściej stosowanych należą:
- Mineralna wełna skalna – doskonała odporność na wysokie temperatury, paroprzepuszczalność oraz niepalność.
- Otwarte i zamknięte poliuretanowe pianki – bardzo niska przewodność cieplna, lekkość i łatwość montażu.
- Polietylen i polietylenowo-aluminiowe maty – odporność na wilgoć, elastyczność, często stosowane w instalacjach chłodniczych.
- Elastyczne otuliny z kauczuku syntetycznego – odporne na pleśń i grzyby, wykorzystywane w klimatyzacji i wentylacji.
- Pianki fenolowe – posiadają niską przewodność cieplną i wysoką ognioodporność.
Przy wyborze materiału należy zwrócić uwagę na takie parametry jak:
- Współczynnik przewodzenia ciepła (λ).
- Zakres temperatur pracy.
- Odporność na wilgoć i czynniki chemiczne.
- Gęstość i wytrzymałość mechaniczna.
- Łatwość montażu i możliwość demontażu w razie konserwacji instalacji.
Optymalna grubość izolacji a ilość strat ciepła
Dobrze dobrana grubość warstwy izolacyjnej pozwala maksymalnie ograniczyć straty ciepła, jednak przesadna grubość może okazać się ekonomicznie nieuzasadniona. Przy doborze parametrów izolacji należy wziąć pod uwagę:
- Temp. czynnika w przewodzie – im wyższa, tym większa grubość zalecana.
- Temperaturę otoczenia i warunki montażu (wewnątrz budynku, na zewnątrz).
- Dopuszczalne straty energii – na podstawie wyliczeń bilansu cieplnego.
- Koszt jednostkowy materiału – optymalizacja pomiędzy wydatkiem a oszczędnością energii.
Przykładowo dla rur o średnicy 50 mm przesyłających wodę o temp. 80°C w warunkach wewnętrznych zalecana grubość izolacji z pianki poliuretanowej wynosi około 25–30 mm. Dla porównania, w przypadku instalacji zewnętrznych wartość ta może wzrosnąć nawet do 50 mm, aby compensować niższą temperaturę powietrza i wiatr.
Wpływ izolacji na efektywność i trwałość instalacji
Stosowanie odpowiedniej ochrony termicznej przynosi korzyści nie tylko finansowe, ale i techniczne. Zmniejszenie strat ciepła przekłada się na:
- Mniejsze zużycie paliwa lub energii elektrycznej w źródle ciepła.
- Równomierne rozprowadzanie temperatury w pomieszczeniach, co poprawia komfort użytkowania.
- Ochronę przed kondensacją wilgoci i korozją powierzchni rur.
- Redukcję hałasu spowodowanego rozszerzalnością termiczną i drganiami medium.
Dzięki wyborowi właściwego materiału i grubości izolacji, każda instalacja hydrauliczna staje się bardziej wydajna i niezawodna. Długoterminowa eksploatacja przebiega bez zakłóceń, a koszty ogrzewania maleją – co w skali całego roku może oznaczać znaczące oszczędności.
