W każdej instalacji hydraulicznej kluczową rolę odgrywają elementy uszczelniające, zwłaszcza dławice i uszczelnienia trzpienia zaworu. Ich prawidłowe działanie decyduje o szczelności i długowieczności całego systemu. W niniejszym artykule omówimy, jakie czynniki wpływają na powstawanie przecieków, jakie są dostępne rozwiązania technologiczne oraz jak dobrać i eksploatować komponenty, by zminimalizować ryzyko awarii.

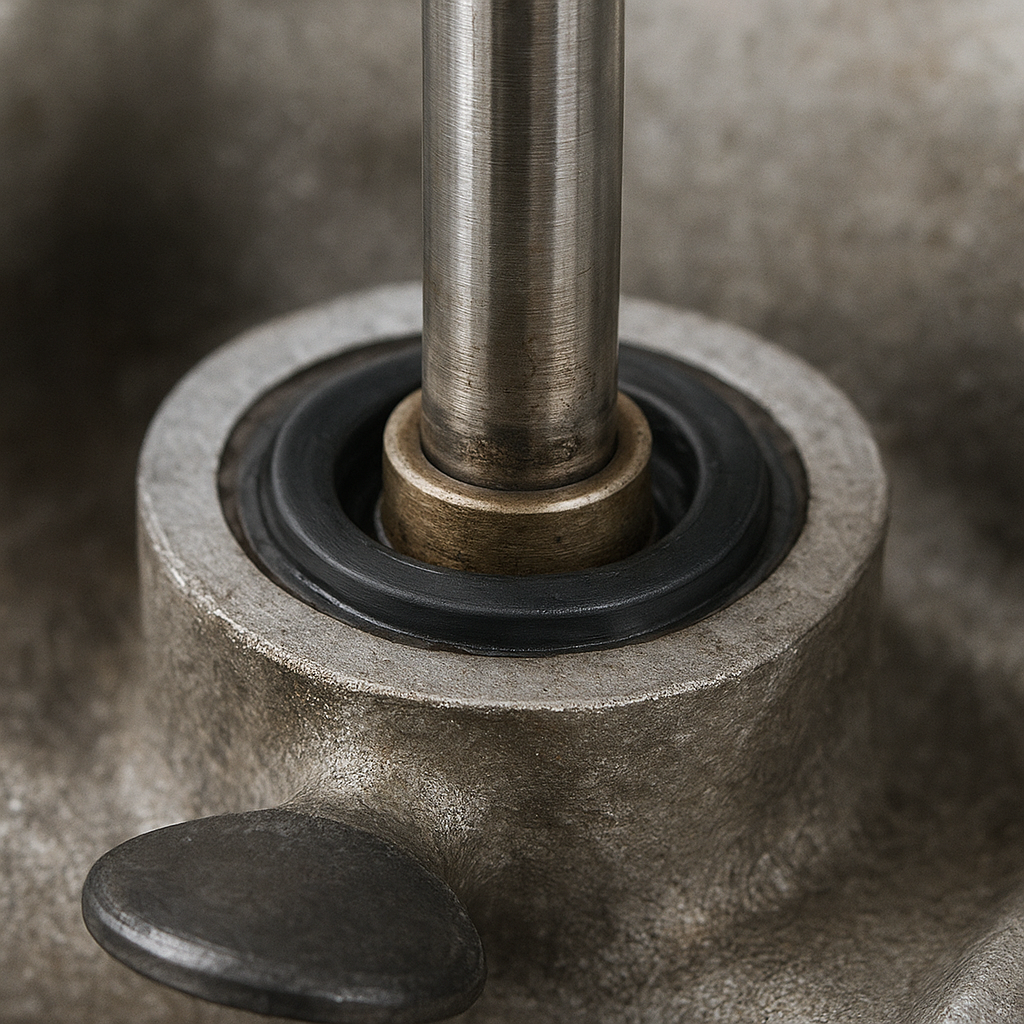

Rola dławic i uszczelnień trzpienia zaworu
Dławice i uszczelnienia pełnią funkcję zapory, która uniemożliwia niekontrolowane przedostawanie się medium przez szczelinę między trzpieniem zaworu a korpusem. Przy prawidłowym montażu i eksploatacji gwarantują one nie tylko brak przecieków, ale również komfort obsługi i bezpieczeństwo instalacji. Warto zwrócić uwagę na następujące aspekty:
- Trwałość materiałów – wpływa na cykl życia elementu, odporność na korozję i zużycie mechaniczne.
- Geometryczne dopasowanie części – precyzyjne tolerancje minimalizują naprężenia i nieszczelności.
- Systemy smarowania – redukują tarcie i poprawiają szczelność, zwłaszcza w zaworach pracujących przy dużych obciążeniach.
Przyczyny i rodzaje przecieków
Przecieki trzpienia zaworu mogą mieć charakter punktowy lub liniowy, w zależności od miejsca i stopnia uszkodzenia uszczelnienia. Do głównych przyczyn należy zaliczyć:
- Starzenie się elastomerów – utrata elastyczności, mikropęknięcia, utrata właściwości sprężystych.
- Nieodpowiedni dobór materiałów – zastosowanie uszczelek nieodpornych na agresywne chemikalia lub wysoką temperaturę.
- Nadmierne naprężenia montażowe – zbyt mocne dokręcenie nakrętek dociskowych prowadzi do odkształceń i pęknięć.
- Zanieczyszczenia i cząstki stałe – piasek, rdza czy osady powodują miejscowe uszkodzenia powierzchni uszczelniających.
- Niewłaściwa eksploatacja – gwałtowne zmiany ciśnienia lub temperatury, brak regularnych przeglądów.
Metody zapobiegania przeciekom
Aby ograniczyć ryzyko nieszczelności, warto wdrożyć kompleksowe działania obejmujące dobór materiałów, montaż, eksploatację oraz monitoring. Poniżej przedstawiamy sprawdzone rozwiązania:
1. Dobór odpowiednich materiałów i uszczelnień
Wybierając uszczelnienia należy uwzględnić parametry pracy: maksymalne ciśnienie, zakres temperatur, rodzaj medium (woda, para, chemikalia). Najczęściej stosowane są:
- Elastomery (EPDM, NBR, FKM) – dobre właściwości sprężyste, odporność na wodę i czynniki atmosferyczne.
- PTFE (teflon) – wysoka odporność chemiczna i temperaturowa, minimalne tarcie.
- Metaliczne uszczelnienia kształtkowe – stosowane w ekstremalnych warunkach do 600°C i ciśnieniach powyżej 100 bar.
Kluczowy jest również wybór dławicy – może to być konstrukcja z wkładką grafitową lub pierścieniem łożyskowym, które zapewniają odpowiedni docisk i minimalizują zużycie.
2. Regularna konserwacja i kontrola
Systematyczne kontrole pozwalają na wczesne wykrycie początków awarii. W ramach konserwacji zaleca się:
- Sprawdzenie luzów i luzów promieniowych – zbyt duże luzy wskazują na zużycie prowadnic.
- Ocena stanu powierzchni uszczelniających – kontrola wizualna i pomiary szczelności.
- Wymiana smaru – okresowe uzupełnianie lub całkowita wymiana smarów specjalistycznych.
- Czyszczenie – usuwanie zanieczyszczeń z obszaru dławic oraz kontrola przewodów doprowadzających.
3. Zastosowanie zaawansowanych technologii
Nowoczesne rozwiązania w zakresie dławic i uszczelnień korzystają m.in. z:
- Uszczelek wielowarstwowych – łączących elastyczne materiały z metalowymi wkładkami.
- Inteligentnych czujników – monitorujących ciśnienie i temperaturę w okolicach trzpienia w czasie rzeczywistym.
- Powłok antyadhezyjnych – zapobiegających przywieraniu osadów i zmniejszających tarcie.
Wybór i montaż komponentów na rynku
Decydując się na zakup zaworu z odpowiednimi dławicami, należy uwzględnić nie tylko cenę, ale przede wszystkim jakość wykonania i zakres wsparcia technicznego producenta. Przydatne wskazówki:
- Sprawdzaj atesty i certyfikaty – zgodność z normami EN, ANSI lub API gwarantuje wysoką jakość.
- Wybieraj renomowane marki – dłuższa gwarancja, dostępność części zamiennych i instrukcji serwisowych.
- Zwracaj uwagę na instrukcje montażowe – precyzyjny moment dokręcania śrub dławicowych minimalizuje ryzyko uszkodzeń.
- Szkolenia dla personelu – umiejętność prawidłowej obsługi i naprawy znacząco wpływa na bezpieczeństwo i efektywność instalacji.
Podsumowanie kluczowych działań
Zapobieganie przeciekom w zaworach opiera się na czterech filarach: właściwym doborze materiałów, precyzyjnym montażu, regularnej konserwacji oraz wdrożeniu nowoczesnych rozwiązań technologicznych. Dbanie o każdy z tych elementów przekłada się na dłuższą żywotność instalacji, minimalizację przestojów i ograniczenie kosztów eksploatacyjnych.
